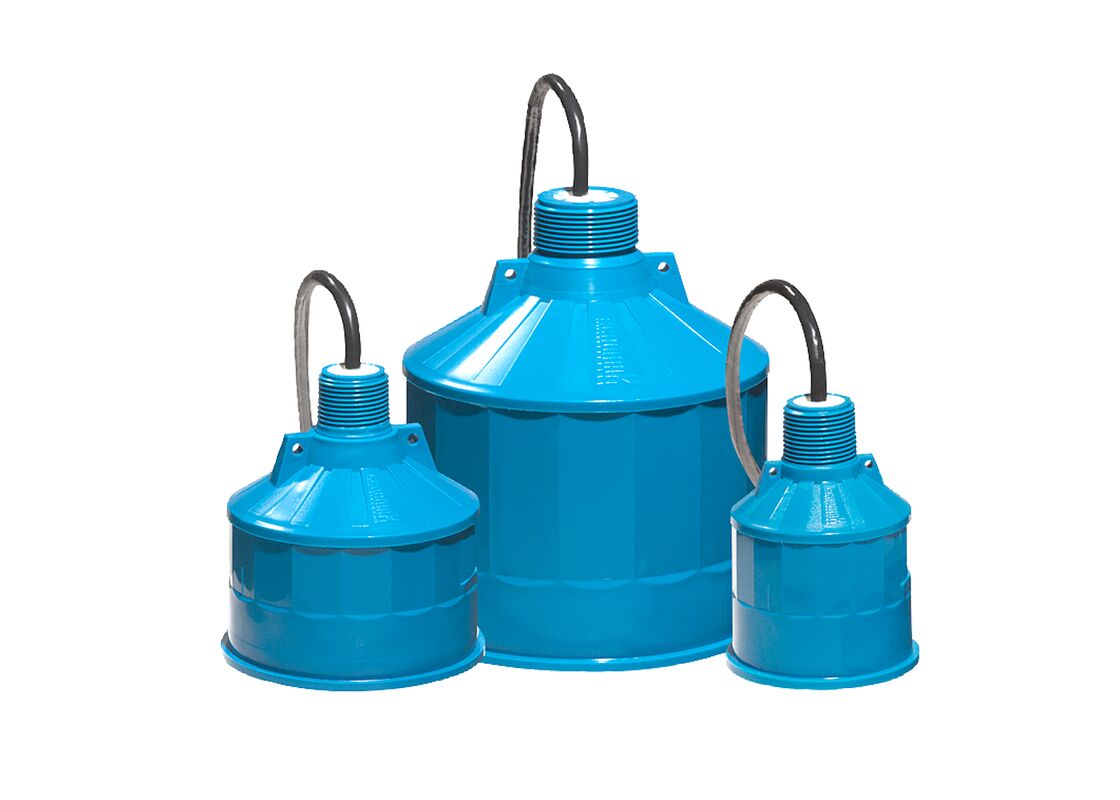

Transduser EchoMax XPS
Transduser EchoMax XPS menggunakan teknologi ultrasonik untuk mengukur level dalam berbagai cairan dan padatan.
Model yang Tersedia
| 7ML1121-..... |
TRANSDUSER ECHOMAX XPS-10C |
| 7ML1124-..... |
TRANSDUSER ECHOMAX XPS-15C |
| 7ML1171-..... |
TRANSDUSER ECHOMAX XPS-15F |
| 7ML1155-..... |
Transduser Echomax XPS-30C |
| 7ML1115-..... |
TRANSDUSER ECHOMAX XPS-10 |
Aksesori dan Suku Cadang
| Nomor Suku Cadang |
Deskripsi |
| 7ML1830-1AN |
EASY AIMER II, ALUMINIUM, 3/4 INCI NPT DENGAN KOPLING GALVANIS 1 - 1 1/2 INCI (HANYA UNTUK PENGGUNAAN DENGAN TRANSDUSER XPS-30 ATAU XPS-40) |
| 7ML1830-1AQ |
EASY AIMER II, ALUMINIUM, 3/4 INCI NPT DENGAN KOPLING PVC 3/4 - 1 INCI |
| 7ML1830-1AT |
EASY AIMER II, 304, dengan ULIR NPT, dengan kopling 1 1/2 INCI |
| 7ML1830-1AU |
EASY AIMER II, 304, FLANGE DENGAN ULIR NPT, W/CPLNG, 1 INCI |
| 7ML1830-1AX |
Flange Easy Aimer II, Aluminium dengan Adaptor M20, kopling aluminium 1" dan 1-1/2" BSP |
| 7ML1830-1BH |
PERISAI, PERENDAMAN, KIT, untuk sensor XPS10/XRS-5 |
| 7ML1830-1BJ |
PERISAI, PERENDAMAN, KIT, untuk sensor XPS15 |
| 7ML1830-1BK |
BRACKET KOTAK UNIVERSAL, FMS-200 |
| 7ML1830-1BL |
BRACKET SALURAN, DINDING, FMS-210 |
| 7ML1830-1BM |
BRACKET SALURAN DIPERPANJANG, DINDING FMS-220 |
| 7ML1830-1BN |
BRACKET SALURAN, LANTAI FMS-310 |
| 7ML1830-1BP |
BRACKET SALURAN DIPERPANJANG, LANTAI, FMS-320 |
| 7ML1830-1BQ |
BRACKET SALURAN JEMBATAN, LANTAI, FMS-350 |
| 7ML1830-1DN |
MUR KUNCI, 1"BSP, BERFLANGE, PLASTIK |
| 7ML1830-1DP |
Mur Kunci, 1 1/2"BSP, berflange |
| 7ML1830-1DR |
Mur Kunci, 1" BSP, polos |
| 7ML1830-1DS |
MUR KUNCI, 1"NPT, PLASTIK |
| 7ML1830-1EA |
ADAPTOR 1" BSP - 20MM |
| 7ML1830-1EB |
Adaptor (XPS30) 1-1/2" BSP |
| 7ML1830-1EF |
ADAPTOR 1"NPT/M20 |
| 7ML1830-1GN |
Kit adaptor Easy Aimer, 304, M20 ke 1"NPT, 1"NPT ke 1"BSP, 1"NPT ke 1.5"BSP |
| 7ML1930-1BJ |
TAG, baja tahan karat, dilengkapi dengan lubang, 12 X 45MM, satu baris teks |
| 7ML1930-1FX |
KIT, ISOLASI, 1" NPT, XDUCERS |
Manfaat Utama
- Kompensasi suhu integral
- Efek dering rendah mengurangi jarak kosong
- Pilihan pelapis busa untuk aplikasi berdebu
- Membersihkan sendiri dan perawatan rendah
- Tahan bahan kimia
- Disegel secara hermetis
Aplikasi
Transduser XPS dapat terendam sepenuhnya, tahan terhadap uap dan bahan kimia korosif, dan dapat dipasang tanpa flensa. Seri XPS menawarkan versi untuk berbagai rentang pengukuran hingga 30 m (100 kaki) dan hingga suhu maksimum 95 °C (203 °F).
Selama pengoperasian, transduser EchoMax memancarkan pulsa akustik dalam berkas sempit. Monitor level mengukur waktu rambat antara emisi pulsa dan pantulannya (gema) untuk menghitung jarak.
Spesifikasi Teknis
| Masukan |
XPS-10/XPS-10C |
XPS-15/XPS-15C/XPS-15F |
XPS-30/XPS-30C |
| Rentang pengukuran |
0.3 ... 10 m (1 ... 33 kaki) |
Standar: 0.3 ... 15 m (1 ... 50 kaki)
XPS-15F: 0.45 ... 15 m (1.5 ... 50 kaki) |
0.6 ... 30 m (2 ... 100 kaki) |
| Frekuensi |
44 kHz |
44 kHz |
30 kHz |
| Sudut berkas |
12° |
6° |
6° |
| Lokasi |
Dalam Ruangan/Luar Ruangan |
Dalam Ruangan/Luar Ruangan |
Dalam Ruangan/Luar Ruangan |
| Suhu sekitar |
-40 ... +95 °C (-40 ... +203 °F) |
-40 ... +95 °C (-40 ... +203 °F)
XPS-15F: -20 ... +95 °C (-4 ... +203 °F) |
-40 ... +95 °C (-40 ... +203 °F) |
| Suhu penyimpanan |
-40 ... +95 °C (-40 ... +203 °F) |
-40 ... +95 °C (-40 ... +203 °F)
XPS-15F: -20 ... +95 °C (-4 ... +203 °F) |
-40 ... +95 °C (-40 ... +203 °F) |
| Tingkat polusi |
4 |
4 |
4 |
| Tekanan |
8 bar g (120 psi g)
Berflensa: 0.5 bar g (7.25 psi g) |
8 bar g (120 psi g)
Berflensa: 0.5 bar g (7.25 psi g) |
0.5 bar g (7.25 psi g)
Berflensa: 0.5 bar g (7.25 psi g) |
| Berat |
0.8 kg (1.8 lb) |
1.3 kg (2.8 lb)
Berflensa: 2 kg (4.4 lb) |
4.3 kg (9.5 lb) |
| Catu daya |
Pengoperasian transduser hanya dengan pengontrol Siemens yang disetujui |
Pengoperasian transduser hanya dengan pengontrol Siemens yang disetujui |
Pengoperasian transduser hanya dengan pengontrol Siemens yang disetujui |
| Material |
Standar: PVDF
Berflensa: PVDF dengan flensa CPVC
Pilihan: Muka PTFE dengan flensa CPVC |
Standar: PVDF
Berflensa: PVDF dengan flensa CPVC
Pilihan: Muka PTFE dengan flensa CPVC |
Standar: PVDF
Berflensa: PVDF dengan flensa CPVC
Pilihan: Muka PTFE dengan flensa CPVC |
| Warna |
Biru |
Biru
XPS-15F: Abu-abu |
Biru |
| Koneksi proses |
1" NPT atau 1" BSPT |
1" NPT atau 1" BSPT
XPS-15F: 1" NPT |
Ulir universal 1.5" (NPT atau BSPT) |
| Tingkat perlindungan |
IP66/68 |
IP66/68 |
IP66/68 |
| Kabel |
Pasangan terpilin 2-kawat/berpelindung anyaman dan foil 0.5 mm² (20 AWG) jaket PVC |
Pasangan terpilin 2-kawat/berpelindung anyaman dan foil 0.5 mm² (20 AWG) jaket PVC |
Pasangan terpilin 2-kawat/berpelindung anyaman dan foil 0.5 mm² (20 AWG) jaket PVC |
| Pemisahan |
Maks. 365 m (1 200 kaki) |
Maks. 365 m (1 200 kaki) |
Maks. 365 m (1 200 kaki) |
Sertifikasi dan Persetujuan
Standar:CE, UKCA, CSA, FM, ATEX, UKEX, IEC Ex, NEPSI, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (sensor basah), Deklarasi Produk Lingkungan (EPD), Metrologi Kazakhstan
XPS-10C:CSA, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (sensor basah), Deklarasi Produk Lingkungan (EPD), Metrologi Kazakhstan
XPS-15C:CSA, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (sensor basah), Deklarasi Produk Lingkungan (EPD), Metrologi Kazakhstan
XPS-15F:FM Kelas I, Div. 1, Grup A, B, C, dan D, Kelas II Div. 1, Grup E, F, dan G, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (sensor basah), Deklarasi Produk Lingkungan (EPD), Metrologi Kazakhstan
XPS-30C:CSA, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (sensor basah), Deklarasi Produk Lingkungan (EPD), Metrologi Kazakhstan
