1.Deskripsi Umum

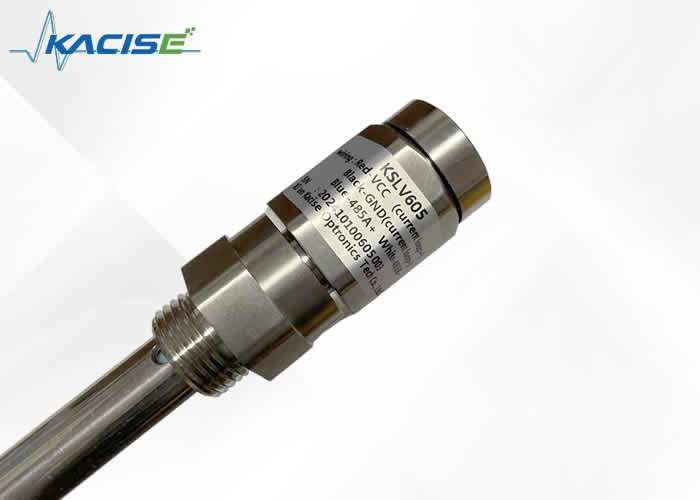

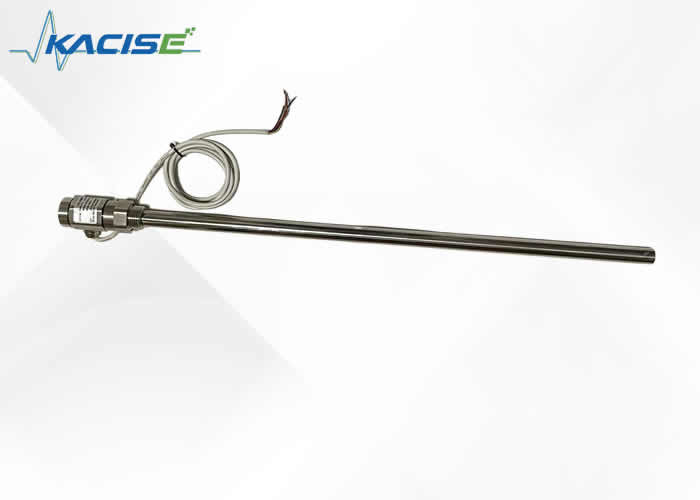

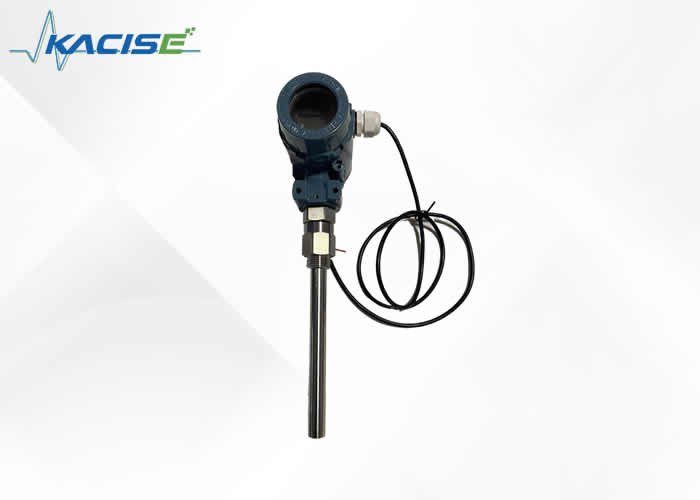

Transmitter tingkat kapasitif tahan korosi, dilengkapi dengan output NPN/PNP, dirancang khusus untuk pemantauan tingkat di reaktor laboratorium.Hal ini dapat menahan zat korosif sering hadir di lingkungan sepertiDengan kemampuan deteksi yang tepat, ia secara akurat mengukur tingkat cairan, memberikan data yang dapat diandalkan. output NPN / PNP memungkinkan integrasi yang mulus dengan sistem kontrol laboratorium,memastikan kondisi reaksi yang optimal dan meningkatkan keamanan dan efisiensi keseluruhan eksperimen.

2. Fitur

■Protokol Modbus mudah diintegrasikan.

■Bangun sederhana tanpa komponen yang bergerak atau elastis, sehingga memiliki keandalan tinggi dan pemeliharaan minimal.perawatan menengah dan kecil.

■Berbagai output sinyal cocok untuk konfigurasi sistem yang berbeda.

■ Cocok untuk pengukuran tingkat wadah suhu tinggi dan tekanan tinggi, dan nilai yang diukur tidak dipengaruhi oleh suhu, gravitasi spesifik cairan yang akan diukur,dan bentuk dan tekanan wadah.

■Ini sangat cocok untuk pengukuran cairan korosif yang kuat seperti asam dan alkali.

■Perlindungan polaritas overcurrent, overvoltage dan power supply yang sempurna.

■Sensor tingkat nirkabel memiliki fungsi transmisi jarak jauh nirkabel.

■Mampu mengukur media apa pun.

3.Spesifikasi

● Jangkauan deteksi: 0.1~3m

●Rentang pengukuran kapasitansi: 10PF~500PF

●Keakuratan: 0.1 kelas, 0.2 kelas, 0.5 kelas, 1 kelas

● rentang tekanan: -0,1MPa

●Resistensi suhu probe: -50~250°C

●Suhu lingkungan: -40°C~85°C

●Suhu penyimpanan: -55°C+125°C

●Sinyal output: 4×20mA, 485 komunikasi, dll.

●Jarak komunikasi sensor tingkat output nirkabel kurang dari 200 meter, dan tegangan catu daya adalah 3,3-36V (sumbangan daya baterai opsional)

● Tegangan catu daya: 536V DC

● Bahan sensor tingkat: 316 stainless steel, 1Gr18Ni19Ti atau PTFE

●Kestabilan jangka panjang: ≤0,1% FS/tahun,

● Pergeseran suhu: ≤0,01%FS/ °C (dalam kisaran 0°70 °C)

●Kelas tahan ledakan: ExibIICT6

● Tingkat perlindungan: IP67

4.Struktur

Sensor tingkat cairan kapasitif memiliki struktur yang berbeda karena kesempatan dan parameter aplikasi yang berbeda, tetapi secara umum struktur utamanya dapat dibagi menjadi dua bagian,yaitu bagian sensor dan bagian pemancar. seperti yang ditunjukkan pada gambar:

A dalam gambar menunjukkan sensor, yang langsung membidik ke dalam peralatan kontainer atau ukuran

dalam medium pengukuran tabung meter

B dan C dalam gambar adalah flang sambungan fase gas dan fase cair dari instrumen pengukuran dan kontrol tingkat cairan, yang digunakan untuk koneksi flang peralatan,dan cairan dan tekanan dalam peralatan ditarik ke tabung pengukuran.

D dalam gambar menunjukkan silinder pengukuran dari alat pengukuran dan kontrol tingkat cairan, yang dapat membentuk kapasitansi dengan elektroda sensor.

E yang ditunjukkan pada gambar adalah flange air limbah, yang dapat secara teratur membuang kotoran dalam alat pengukuran dan kontrol tingkat cairan ke luar,menjaga bagian dalam tabung pengukuran dari instrumen pengukuran dan kontrol kadar cairan tetap bersih, dan mencegah sensor menempel pada kotoran.

F yang ditunjukkan pada gambar adalah pemancar, yang merupakan perangkat konversi dari kapasitansi ke sinyal arus standar,dan merupakan bagian pusat dari seluruh alat pengukuran dan kontrol tingkat cairanFungsi utamanya adalah untuk menerima peningkatan perubahan kapasitansi yang disebabkan oleh perubahan tingkat cairan yang dikirim oleh sensor, dan kemudian Setelah konversi, ia output 4-20mADC sinyal arus standar.Transmitter ini mengadopsi perangkat militer terintegrasi, dengan konsumsi daya rendah, ketahanan suhu tinggi, keandalan yang kuat, dan memenuhi persyaratan keamanan intrinsik.

Catatan: Ada bagian penyegelan antara pemancar dan tabung pengukuran, yang terdiri dari beberapa segel,yang dapat memastikan bahwa media yang diukur bersentuhan dengan sensor tetapi tidak akan bocor keluarBagian ini adalah bagian penyegelan yang penting, jangan membongkarnya tanpa persetujuan produsen untuk menghindari kecelakaan.


5.Tampilan

6.Kabel

KSLV606 (model tampilan) memiliki dua cara kabel: satu adalah RS485, yang lainnya adalah 4-20mA.

• RS485

• 4-20mA

            Output terisolasi 4-20mA

Output 2 kabel 4-20mA yang tidak terisolasi
Gambar 6.1

Setelah pemasangan, ketika menggunakannya untuk pertama kalinya, pastikan untuk membuka katup fase gas terlebih dahulu, dan kemudian buka katup fase cair untuk memastikan bahwa tingkat cairan tidak akan berfluktuasi dengan keras,menyebabkan kesalahan pengukuran.

Selain itu, harus dipastikan bahwa sambungan kabel kontak yang baik dan anti korosi.sehingga menghindari akumulasi kotoran dan mempengaruhi kinerja instrumenMengambil biasa tembaga cair, C-karbon cair, Baohe menara air panas, kolam limbah dan media kotor lainnya sebagai contoh, itu harus dijamin untuk pembuangan 1 sampai 2 kali seminggu,sedangkan media pembersih harus dibuang 1 sampai 2 kali sebulan.

Rumah pemancar harus dibalut erat untuk mencegah masuknya air, media korosif atau gas, dan dilarang bertabrakan dengan kekuatan eksternal dan dibongkar oleh non-profesional.

Ada tiga metode kabel umum untuk pemancar: seperti yang ditunjukkan dalam (a) (b) (c)

(a)

(b)


         (c) Ammeter
Gambar 6.2

Seperti yang ditunjukkan pada gambar di atas, ada tiga metode kabel untuk pemancar instrumen pengukuran dan kontrol tingkat cairan.Gambar (a) menunjukkan diagram kabel pemancar langsung dan meter tampilan digitalGambar b menunjukkan diagram kabel pemancar dan sistem kontrol DCS. Sistem kontrol memasok 24V dan terhubung ke pemancar.Gambar (c) menunjukkan diagram koneksi pemancar yang didukung oleh penghalang keselamatanPengguna dapat merujuk ke tiga metode kabel di atas selama instalasi.

7. Pemasangan

1) Instalasi fase gas dan fase cair

Gambar 7.1

Karena produk hanya berbeda dalam desain penampilan dan bahan, tetapi keduanya termasuk alat pengukuran dan kontrol tingkat cairan eksternal,Metode pemasangan keduanya pada dasarnya sama, yang akan dijelaskan bersama-sama di sini.hanya menghubungkan gas-cairan fase sambungan flange pada alat pengukuran tingkat cairan dan kontrol dengan gas-cairan fase flange pada peralatan, tambahkan gasket di tengah, dan pasangkan dengan baut. (Catatan: Flange penghubung dari alat pemantauan dan kontrol tingkat cairan telah dilas sesuai dengan ukuran yang disepakati oleh kedua pihak,dan tidak perlu dikonfigurasi ulang. Pengguna harus mengkonfigurasi katup dan pipa sendiri) seperti yang ditunjukkan pada Gambar 7.1.

Catatan: Sebelum pemasangan,Pastikan untuk membersihkan lubang dalam pipa outlet pada peralatan untuk memastikan bahwa pipa outlet peralatan tidak terhalang dan permukaan penyegelan flange utuhPada saat yang sama, a valve can be added between the flange of the liquid level measurement and control instrument and the flange of the equipment to facilitate the disassembly and assembly of the instrument during maintenance or replacement.
1) Pemasangan alat pengukur kadar cairan kapasitif jenis boiler

Gambar 7.2


Pengukur tingkat kapasitansi adalah produk yang khusus digunakan untuk kantong udara boiler besar, menengah dan kecil dan jenis lain dari pengukuran tingkat cairan suhu tinggi.

Ini mengadopsi bahan khusus dan teknologi frekuensi radio, sehingga seluruh mesin dapat berjalan stabil untuk waktu yang lama dalam lingkungan suhu tinggi.Karena itu terutama digunakan dalam lingkungan suhu tinggi, struktur dan metode pemasangan alat pengukuran dan kontrol tingkat cairan berbeda dari produk lain.

Pertama-tama, itu berbeda dari produk lain di mana pemancarnya terletak di bawah sensor, ada bagian tertutup dan dissipation panas dari tabung pengukuran ke pemancar,dan kemudian ke bawah adalah lengan melengkung 90 derajat untuk memimpin pemancar ke sisi sensor, yang memastikan bahwa pemancar dilindungi dari suhu tinggi di dekat port gas.pertama-tama melewati bagian disipasi panas khusus, yang akan sangat mengurangi panasnya. Leading the transmitter to the lower side of the sensor is mainly to prevent the leakage of the sealing section of the sensor and prevent the medium from spreading down to the transmitter part along the outer wall of the measuring cylinder, menyebabkan sirkuit pendek atau korosi.

Singkatnya, struktur level meter ini memiliki keuntungan yang jelas, yang mengapa ia dapat berjalan stabil untuk waktu yang lama dalam lingkungan suhu tinggi.harus dicatat bahwa pemancar adalah di bawah, dan jarak dari pipa air limbah relatif dekat, sehingga tidak dapat dipasang di belakang.2:

8 Kalibrasi

Meskipun penyesuaian analog telah dilakukan sebelum produk meninggalkan pabrik, untuk memungkinkan pengguna untuk lebih merasakan kinerja produk kami sebelum digunakan,dianjurkan agar pengguna melakukan verifikasi sederhanaAnda dapat mengambil seluruh set instrumen untuk kalibrasi. (Tapi tidak membongkar bagian produk kami)

Kalibrasi instrumen pengukuran dan kontrol tingkat cairan eksternal ditunjukkan pada Gambar 8.1:

Gambar 8.1

Langkah-langkah verifikasi adalah sebagai berikut:

1) Siapkan pipa air transparan, tanda dengan timbangan atau tetapkan dengan garis lurus sehingga tingkat cairan yang sebenarnya dapat diamati dan dikalibrasi selama kalibrasi.menyiapkan ammeter (DC) dengan presisi lebih dari tiga digit, beberapa stopper karet, dan cukup media uji (yang dapat diganti dengan air).

2) Sambungkan satu ujung pipa air transparan ke port fase cair dari instrumen pengukuran dan kontrol tingkat cairan, tutup outlet air limbah, dan biarkan port fase gas tidak terhalang.Dan menghubungkan ammeter dalam seri seperti yang ditunjukkan pada Gambar 6.2), dan kemudian hidupkan listrik setelah mengkonfirmasi bahwa kabelnya benar.

3) Tambahkan media dari ujung atas tabung transparan, media mengalir melalui tabung fase cair ke instrumen pengukuran dan kontrol tingkat cairan,dan tingkat cairan ditambahkan ke beberapa titik dengan ketinggian yang berbeda, karena pada saat ini tingkat cairan dalam tabung transparan diukur dengan alat pengukuran dan kontrol tingkat cairan.Pada saat ini, membaca nilai ammeter, dan kemudian membandingkan rasio tinggi yang sesuai dengan sinyal output standar 4-20mA dengan nilai arus yang dikumpulkan untuk memeriksa akurasi level meter (Catatan:Untuk Itu mudah untuk menghitungSecara umum, beberapa titik diambil pada 0%, 25%, 50%, 75% dan 100% masing-masing, dan arus yang sesuai masing-masing 4mA, 8mA, 12mA, 16mA dan 20mA.Kisaran harus sesuai dengan pusat fase cair dan fase gas masing-masing).

9 Penyelesaian masalah

1. Selama penggunaan, jika tampilan digital menunjukkan nol, gunakan kisaran 0-200mA dari DC ammeter, dan ketika arus yang diukur juga 0, kemungkinan kesalahan adalah:

a. Apakah catu daya 24V normal?

b. Transmitter mungkin mengalami sirkuit pendek

c. pemancar memiliki masalah kualitas;

Jika arus yang diukur oleh DC ammeter kurang dari 4mA, kemungkinan kesalahan:

a. Tingkat cairan yang sebenarnya berada di bawah port fase cair

b. Nilai penyesuaian arus pemancar terlalu rendah

c. pemancar memiliki masalah kualitas; jika arus yang diukur konsisten dengan tingkat cairan yang sebenarnya, ada masalah dengan tampilan digital;

Kemungkinan kegagalan jika arus melebihi 25mA:

a. Ada sirkuit pendek di sirkuit pemancar

Nilai penyesuaian saat ini terlalu tinggi.

2. Ketika tampilan digital penuh, gunakan kisaran 0-200mA dari DC ammeter.

a. Penyesuaian saat ini terlalu tinggi

Ada sirkuit pendek di pemancar

c. Tingkat cairan yang sebenarnya penuh;

Jika arus yang diukur kurang dari 20mA, tampilan digital rusak.

3Dengan menggunakan kisaran 0-200mA dari DC ammeter, arus yang diukur berfluktuasi terlalu banyak dan dapat mengalami kerusakan:

a. Fluktuasi tingkat cair yang sebenarnya

b, kontak jalur yang buruk

c. pemancar memiliki masalah kualitas; jika arus yang diukur stabil, meter tampilan mungkin rusak

4. Tidak ada perubahan pada tampilan digital. Gunakan kisaran 0-200mA dari DC ammeter. Ketika perubahan arus yang diukur normal, itu mungkin menunjukkan bahwa instrumen yang rusak;jika arus yang diukur tidak berubah, mungkin ada kesalahan:

a. Kegagalan pemancar

b. Pipa fase gas-cairan tersumbat

Ada sirkuit terbuka antara sensor dan pemancar dan harus dihubungkan kembali.

5Saat menggunakan ammeter 0-200mA, arus yang diukur berubah perlahan, dan mungkin ada kesalahan:

a. kutub dalam sensor menempel pada kotoran, menggunakan 25% asam klorida (asam sulfat) untuk merendam kutub

b. pipa fase gas setengah tersumbat, tolong buka katup, dan uji, membersihkannya.

6. Ketika tampilan digital tinggi atau rendah, menyesuaikan rentang atau nol tombol di pemancar untuk menyesuaikan.

Catatan: Untuk mengukur apakah ada catu daya 24V di sirkuit,Silakan gunakan kabel uji positif dan negatif voltmeter untuk menghubungkan positif dan negatif dari kabel listrik 24V sebelum mengukur.

Penanganan keberadaan sirkuit pendek: periksa sirkuit eksternal dan sirkuit pemancar dan hilangkan.

10 Langkah-langkah Pencegahan

1Semua produk yang disediakan dilengkapi dengan sertifikat produk dan manual instruksi, termasuk nomor produk, parameter teknis, diagram kabel, tanggal pembuatan, dll.Periksa dengan hati-hati untuk menghindari penggunaan yang salah..

2. Selama pemasangan, periksa apakah antarmuka di lokasi konsisten dengan antarmuka produk sesuai dengan metode koneksi produk.

3. Pengkabelan harus kabel sesuai dengan persyaratan perusahaan kami instruksi untuk penggunaan.

4Produk ini adalah instrumen transduser energi yang tepat, dan dilarang untuk membongkar, bertabrakan, menjatuhkan, dan memukul dengan kekuatan.

5. Jika ada kelainan yang ditemukan selama penggunaan, Anda harus mematikan daya, berhenti menggunakannya, periksa, atau hubungi departemen teknis perusahaan kami secara langsung.

6Kemasan asli harus diperbaiki selama transportasi dan penyimpanan, dan disimpan di gudang yang dingin, kering dan berventilasi.

7Berhati-hatilah agar tidak merusak sensor selama pemasangan dan penggunaan.

8Langkah-langkah perlindungan petir yang efektif harus diambil di lokasi instalasi.

9. casing dari setiap pemancar dalam seri ini harus di darat dengan handal, dan rintangan pengantar harus kurang dari 4Ω.

10Ketika menggunakan 485 komunikasi untuk konfigurasi sistem, pemancar harus dilengkapi dengan penghalang keamanan atau isolasi.

11Penghalang keselamatan harus memperoleh sertifikat tahan ledakan, dan pemasangnya harus dilakukan sesuai dengan persyaratan manualnya.

12. Ketika pemancar digunakan di daerah "0", transformator daya yang memasok daya ke penghalang keselamatan harus memenuhi persyaratan Pasal 8.1 GB3836.4-2010.
