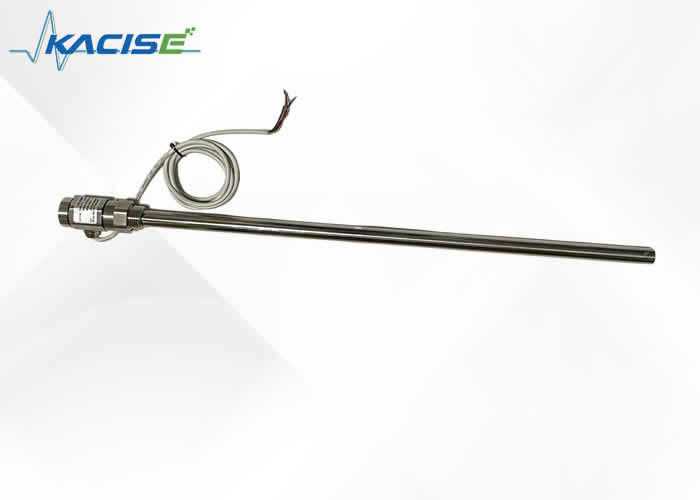

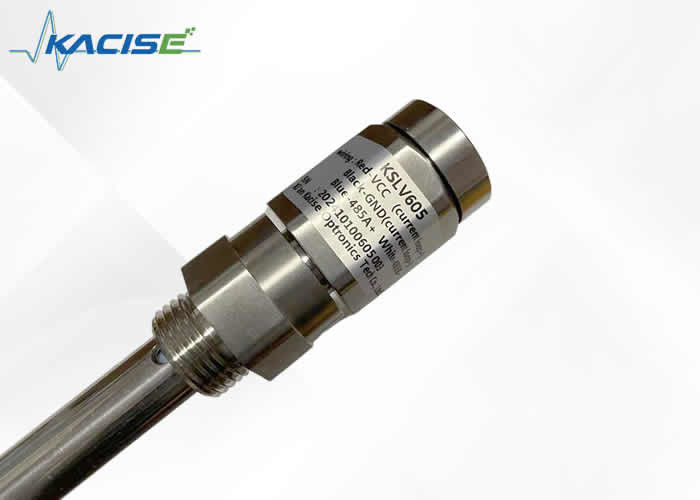

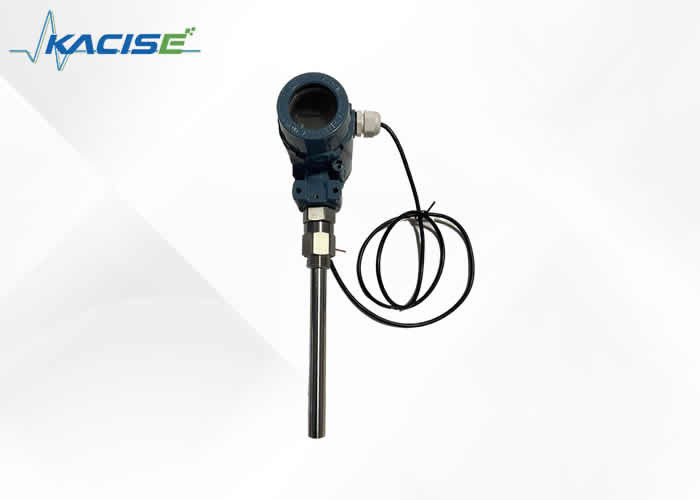

Transmitter tingkat kapasitif tahan korosi dengan akurasi tinggi (0,1%) dan rentang tekanan yang luas (-0,1MPa) untuk pemantauan tingkat cairan

Pemancar level kapasitif tahan korosi dengan output NPN/PNP dirancang khusus untuk pemantauan level di reaktor laboratorium. Direkayasa untuk tahan terhadap zat korosif yang biasa ditemukan di lingkungan seperti itu, pemancar ini memberikan kemampuan penginderaan yang tepat untuk pengukuran ketinggian cairan yang akurat. Keluaran NPN/PNP memastikan integrasi yang mulus dengan sistem kontrol laboratorium, menjaga kondisi reaksi optimal sekaligus meningkatkan keselamatan dan efisiensi eksperimental.

• Protokol Modbus untuk integrasi sistem yang mudah
• Struktur sederhana tanpa komponen yang dapat digerakkan atau elastis memastikan keandalan yang tinggi dan persyaratan perawatan yang minimal
• Berbagai opsi keluaran sinyal untuk konfigurasi sistem yang fleksibel
• Cocok untuk pengukuran tingkat wadah suhu tinggi dan tekanan tinggi
• Akurasi pengukuran tidak terpengaruh oleh suhu, berat jenis cairan, bentuk wadah, atau tekanan
• Ideal untuk mengukur cairan korosif yang kuat termasuk asam dan basa
• Perlindungan polaritas arus lebih, tegangan lebih, dan catu daya yang komprehensif
• Tersedia kemampuan transmisi jarak jauh nirkabel
• Kompatibel dengan semua jenis media

Sensor level cairan kapasitif memiliki struktur yang bervariasi berdasarkan persyaratan aplikasi dan parameter. Komponen utama biasanya dibagi menjadi dua bagian: unit sensor dan unit pemancar.

A:Probe sensor yang berinteraksi langsung dengan peralatan kontainer atau media pengukuran

B & C:Flensa sambungan fase gas dan fase cair untuk antarmuka peralatan

D:Silinder ukur yang membentuk kapasitansi dengan elektroda sensor

E:Flensa drainase untuk menghilangkan akumulasi kontaminan secara berkala

F:Unit pemancar mengubah kapasitansi menjadi sinyal arus standar 4-20mA

Model tampilan KSLV606 mendukung dua metode pengkabelan: komunikasi RS485 dan output analog 4-20mA.

Keluaran 4-20mA terisolasi

Output 2 kabel 4-20mA non-terisolasi

Konfigurasi kabel pemancar umum:

(a) Koneksi langsung ke pengukur tampilan digital

(b) Koneksi ke sistem kontrol DCS dengan suplai 24V

(c) Sambungan melalui penghalang pengaman dengan ammeter

Pemasangannya melibatkan penyambungan flensa sambungan fasa gas-cair pada instrumen pengukuran ketinggian dengan flensa peralatan yang sesuai menggunakan gasket dan baut. Flensa penghubung yang telah dikonfigurasi sebelumnya menghilangkan kebutuhan akan konfigurasi ulang.

Dirancang khusus untuk aplikasi suhu tinggi dalam sistem boiler, konfigurasi ini dilengkapi pemancar yang terletak di bawah sensor dengan bagian pembuangan panas khusus dan lengan melengkung 90 derajat untuk melindungi elektronik dari suhu tinggi.

Langkah Kalibrasi:

1. Siapkan pipa air transparan dengan tanda skala, ammeter DC presisi (3+ digit), sumbat karet, dan media uji (air dapat diterima)
2. Hubungkan pipa transparan ke port fase cair, tutup saluran keluar drainase, biarkan port fase gas tetap terbuka, dan sambungkan ammeter secara seri sesuai diagram pengkabelan
3. Tambahkan medium ke tabung transparan, memungkinkan aliran ke instrumen pengukuran level
4. Ukur ketinggian cairan pada beberapa titik ketinggian (0%, 25%, 50%, 75%, 100%) dan bandingkan pembacaan ammeter dengan keluaran yang diharapkan 4mA, 8mA, 12mA, 16mA, 20mA

• Ammeter DC menunjukkan 0mA: Periksa catu daya 24V, korsleting pemancar, atau masalah kualitas pemancar
• Ammeter DC menunjukkan <4mA: Verifikasi posisi level cairan sebenarnya, periksa penyesuaian arus pemancar, atau nilai kualitas pemancar
• Arus melebihi 25mA: Selidiki korsleting sirkuit pemancar atau penyesuaian arus berlebihan

• Ammeter DC menunjukkan 20mA: Periksa pengaturan penyesuaian arus, sirkuit pendek pemancar, atau verifikasi level cairan sebenarnya
• Ammeter DC menunjukkan <20mA: Meteran tampilan mungkin rusak

• Tampilan tidak menentu: Periksa fluktuasi level cairan sebenarnya, kontak saluran yang buruk, atau kualitas pemancar
• Tidak ada perubahan tampilan: Verifikasi fungsionalitas pemancar, periksa pipa fase gas-cair yang tersumbat, atau masalah koneksi sensor-pemancar
• Respons lambat: Bersihkan elektroda sensor dari kotoran atau periksa pipa fase gas yang tersumbat sebagian
• Pembacaan tidak akurat: Sesuaikan rentang atau kenop nol di pemancar

• Verifikasi sertifikat produk dan isi manual instruksi sebelum digunakan
• Konfirmasikan kompatibilitas antarmuka situs dengan persyaratan koneksi produk selama instalasi
• Ikuti instruksi pengkabelan persis seperti yang ditentukan
• Hindari pembongkaran, benturan, terjatuh, atau penanganan paksa terhadap instrumen presisi ini
• Matikan dan hentikan pengoperasian jika kelainan terdeteksi selama penggunaan
• Gunakan kemasan asli untuk transportasi dan penyimpanan di tempat sejuk, kering, dan berventilasi
• Lindungi sensor dari kerusakan selama pemasangan dan pengoperasian
• Menerapkan tindakan proteksi petir yang efektif di lokasi pemasangan
• Pastikan casing pemancar dibumikan dengan benar dengan resistansi <4Ω
• Gunakan penghalang keselamatan atau isolator dengan 485 sistem komunikasi
• Verifikasi sertifikasi tahan ledakan penghalang keselamatan dan ikuti persyaratan pemasangan
• Pastikan transformator daya memenuhi persyaratan GB3836.4-2010 untuk aplikasi area "0".
