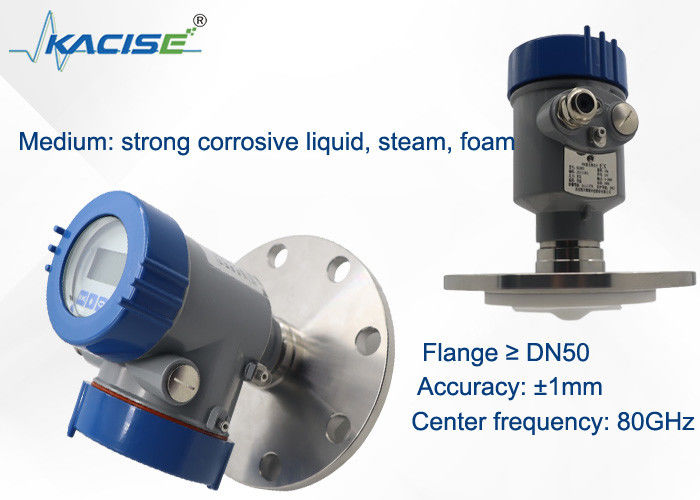

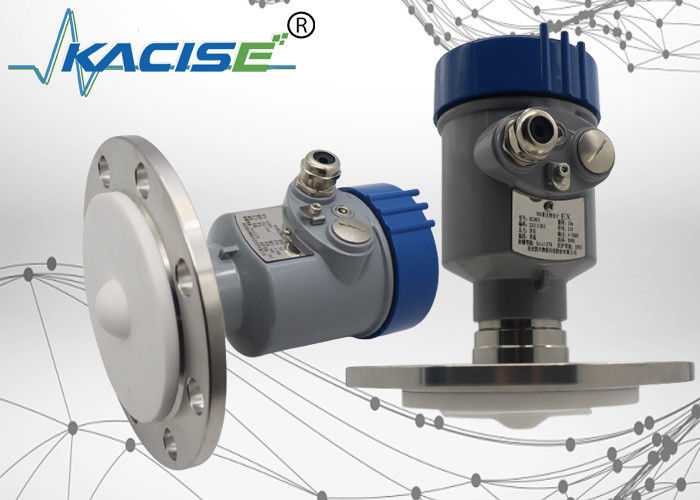

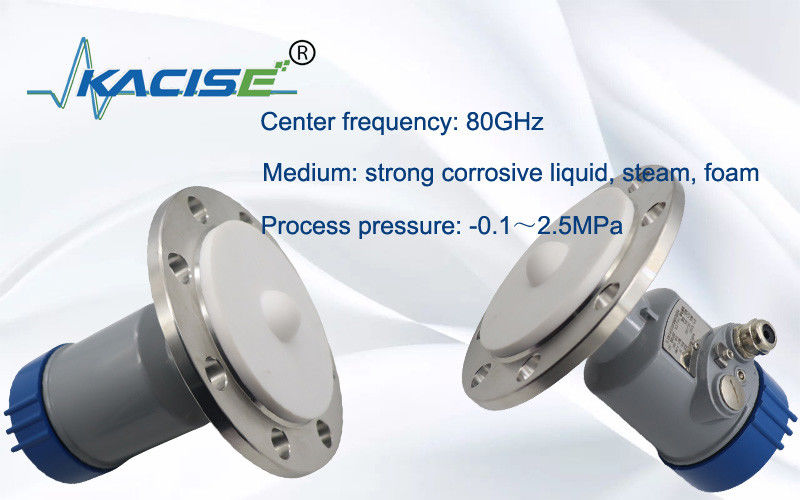

Pengukur tingkat radar 80GHz untuk tangki suhu tinggi dan korosif dengan teknologi FMCW

Pengukuran level radar 80G, cocok untuk tangki bersuhu tinggi, bertekanan tinggi, dan korosif

1.Pendahuluan

Pengukur level radar KLD803 80G menggunakan teknologi FMCW. Antena memancarkan sinyal radar FM frekuensi tinggi dengan frekuensi yang meningkat secara linier. Sinyal yang ditransmisikan, setelah dipantulkan oleh medium, diterima oleh antena yang sama. Perbedaan frekuensi antara sinyal yang dikirim dan diterima sebanding dengan jarak yang diukur. Sinyal perbedaan frekuensi yang dikumpulkan menjalani FFT untuk mendapatkan spektrum gema dan menghitung jarak target.

2. Dimensi Produk

3. Prinsip Kerja

Antena radar memancarkan pulsa gelombang mikro sempit yang akan dipantulkan kembali ketika mencapai permukaan medium yang diuji dan kemudian diterima kembali oleh sistem antena. Sinyal harus ditransmisikan ke sirkuit listrik dan kemudian diubah menjadi sinyal level. Karena kecepatan transmisi gelombang mikro sangat cepat, waktu yang digunakan gelombang mikro untuk ditransmisikan ke permukaan medium yang diuji dan kemudian dipantulkan kembali hampir 0.

4. Fitur Teknis

• Radar gelombang milimeter, akurasi pengukuran dapat mencapai ±2mm, dan zona buta pengukuran minimum adalah 0,05m.
• Ukuran antena yang lebih kecil memenuhi pengukuran kondisi kerja yang lebih banyak.
• Berbagai antena lensa, sudut peluncuran lebih kecil, energi lebih terkonsentrasi, sinyal gema lebih kuat, dan keandalan lebih tinggi dibandingkan produk radar lainnya dalam kondisi industri dan pertambangan yang sama.
• Ini memiliki penetrasi yang lebih kuat dan dapat digunakan secara normal jika terjadi adhesi dan kondensasi.
• Rentang sinyal dinamis lebih besar, dan pengukuran media konstanta dielektrik rendah lebih stabil.
• Berbagai mode pengukuran, respons radar dalam mode pengukuran cepat

5.Spesifikasi Teknis dan Pemilihan Model

6. Persyaratan Instalasi

Saat memasang instrumen, hindari memasangnya di atas saluran masuk material, dan usahakan untuk menghindari berbagai benda yang mempengaruhi sinyal, seperti dayung pengaduk, dll.

7. Sambungan Listrik

Catu Daya

(4～20) mA/HART(2 kabel)
Catu daya dan sinyal arus keluaran berbagi kabel berpelindung dua inti. Silakan merujuk ke data teknis untuk rentang tegangan suplai tertentu.

(4～20) mA(4 kabel/6 kabel)
Catu daya perlu diberi daya secara terpisah, dan kabel berpelindung empat inti digunakan untuk catu daya dan sinyal arus (sinyal saat ini dan antarmuka RS485 dapat dikeluarkan pada saat yang sama, dan kabel berpelindung enam inti diperlukan untuk keluaran simultan).

RS485/Modbus
Catu daya perlu diberi daya secara terpisah, dan kabel berpelindung empat inti digunakan untuk catu daya dan sinyal digital. (Sinyal saat ini dan antarmuka RS485 dapat dikeluarkan secara bersamaan, dan kabel berpelindung enam inti diperlukan untuk keluaran simultan).

8.Koneksi

9. Linearitas sensor

Sudut Balok
Sudut pancaran adalah sudut pancaran di mana kerapatan energi gelombang radar mencapai setengah dari nilai maksimumnya (lebar 3dB). Gelombang mikro memancarkan sinyal di luar jangkauan pancaran dan dapat dipantulkan oleh objek yang mengganggu.
