Pengukur Tingkat Air yang Tepat Sempurna untuk Berbagai Aplikasi dan Skenario

Apa pengukur air? Skenario aplikasi dan pemasangan pengukur air

Apa itu alat pengukur air?
Sebuah alat pengukur air adalah alat yang digunakan untuk secara otomatis mengukur dan mencatat tingkat air sungai, danau, waduk, saluran irigasi dan badan air lainnya.Hal ini juga disebut "liquid level gauge" atau "liquid surface gauge"Prinsipnya adalah mengubah perubahan tingkat air menjadi kuantitas fisik yang dapat diukur melalui berbagai sensor, sehingga mewujudkan pemantauan dan pencatatan tingkat air.Berikut adalah beberapa jenis pengukur air yang umum dan prinsipnya:
Pengukur kadar air radar:Saat sinyal itu menembus permukaan air, sebagian sinyal akan dipantulkan kembali.Hal ini menghitung jarak antara permukaan air dan pengukur tingkat air radar sesuai dengan waktu perjalanan pulang sinyal, sehingga menentukan ketinggian permukaan air.
Ultrasonik pengukur tingkat air:Ia menggunakan pulsa ultrasonik untuk mengukur jarak dari permukaan air ke perangkat dan kemudian menghitung tingkat air.,Cocok untuk berbagai lingkungan.
Skenario aplikasi pengukur permukaan air:
Proyek konservasi air:Digunakan untuk pemantauan tingkat air di waduk, bendungan, sungai, danau, daerah irigasi, dll.,Membantu departemen konservasi air untuk mengatur jadwal dan penggunaan sumber daya air secara wajar dan memastikan operasi proyek konservasi air yang aman, seperti penyimpanan air dan penjadwalan pembuangan waduk, dan pengendalian banjir dan pekerjaan irigasi sungai.
Produksi industri:Dalam industri seperti kimia, tenaga listrik, makanan dan minuman, digunakan untuk pemantauan tingkat cairan dan kontrol berbagai reaktor, tangki penyimpanan, boiler dan wadah lainnya,memastikan keamanan dan stabilitas proses produksi dan mencegah kecelakaan produksi dan masalah kualitas produk yang disebabkan oleh kadar cairan yang tidak normal.
Pemantauan Lingkungan:Memantau perubahan tingkat air di air tanah, lahan basah, lautan, dll, memberikan dukungan data untuk penelitian dan perlindungan lingkungan, seperti memahami situasi dinamis air tanah,dampak perubahan permukaan air di ekosistem lahan basah pada vegetasi dan hewan, dan masalah kenaikan permukaan laut.
Pengelolaan pelayaran dan saluran air:Menyediakan data untuk pengukuran kedalaman saluran air dan pengendalian tingkat air penguncian, memastikan keamanan navigasi dan efisiensi pengiriman kapal dan mencegah kecelakaan seperti kapal yang terdampar.
Teknik kota:Digunakan untuk pemantauan tingkat air sistem pasokan air perkotaan dan drainase, seperti kontrol tingkat air reservoir pasokan air, menara air, kolam air bersih, stasiun pompa air limbah,stasiun pompa air hujan, dll, memastikan operasi normal pasokan air perkotaan dan drainase dan mencegah banjir kota.
Pemasangan alat pengukur air:
Berikut ini adalah langkah-langkah instalasi umum dan tindakan pencegahan untuk beberapa alat pengukur permukaan air yang umum:
Pengukur kadar air radar:
Pilihan posisi instalasi:Pilih posisi terbuka dan tidak terhalang, hindari memiliki hambatan seperti jembatan, pohon, bangunan, dll pada jalur penyebaran sinar radar; untuk sungai, waduk, dll,harus dipasang di posisi yang stabil di pantai, dan rentang perubahan tingkat air harus dipertimbangkan untuk memastikan bahwa ia masih dapat mengukur secara efektif ketika tingkat air berada di yang terendah;perhatikan ukuran ruang dan struktur kepala sumur untuk memastikan bahwa perangkat dapat dipasang secara normal dan transmisi sinyal tidak terpengaruh.
Penentuan ketinggian instalasi:Tentukan ketinggian instalasi pengukur kadar air radar sesuai dengan persyaratan pengukuran dan situasi aktual di tempat.diperlukan bahwa antena memiliki jarak tertentu dari permukaan air untuk menghindari pengaruh fluktuasi permukaan air pada pengukuran, tetapi tidak terlalu tinggi untuk menghindari mempengaruhi akurasi pengukuran.
Metode pemasangan: Pengukur kadar air radar biasanya mengadopsi pemasangan bracket atau pemasangan yang dipasang di dinding.memastikan bahwa bracket kuat dan stabil dan dapat menahan berat perangkat dan pengaruh lingkungan eksternalJika dipasang di dinding, pilih dinding yang cocok untuk memastikan bahwa dinding dapat menahan berat perangkat dan pasangkan sesuai dengan instruksi pemasangan.
Penempatan kabel:Saat memasang kabel, hindari agar kabel diperah, diregangkan atau dipakai oleh kekuatan eksternal,dan pada saat yang sama memperhatikan waterproof dan grounding kabel untuk mencegah kabel dari mendapatkan basah dan menyebabkan kerusakan pada perangkat atau bahaya keselamatan.
Debugging perangkat:Setelah pemasangan selesai, pengukur kadar air radar perlu di-debug, termasuk pengaturan parameter pengukuran, kalibrasi titik nol dan kisaran,memeriksa kekuatan sinyal dan stabilitas, dll, untuk memastikan bahwa perangkat dapat bekerja secara normal dan mengukur tingkat air dengan akurat.
Ultrasonik pengukur tingkat air:
Posisi pemasangan:Pilih tempat di mana permukaan air relatif tenang, tanpa gelombang yang jelas dan gangguan aliran air, dan pada saat yang sama hindari instalasi di dekat inlet air,outlet air atau tempat di mana sejumlah besar gelembung diproduksi, sehingga tidak mempengaruhi penyebaran dan pantulan gelombang ultrasonik; ketinggian instalasi harus ditentukan sesuai dengan rentang pengukuran dan kondisi di lokasi,umumnya mengharuskan bahwa transduser memiliki jarak tertentu dari permukaan air, tetapi juga memastikan bahwa sinyal yang dipantulkan masih dapat diterima ketika permukaan air berada di titik terendahnya.
Sudut pemasangan:Transduser ultrasonik pengukur kadar air harus dipasang tegak lurus ke permukaan air untuk memastikan bahwa gelombang ultrasonik dapat dipancarkan dan diterima secara vertikal,meningkatkan akurasi pengukuranJika posisi instalasi memiliki kemiringan tertentu, hasil pengukuran harus dikoreksi sesuai.
Metode tetap:Ultrasonik pengukur kadar air dapat dipasang di posisi yang dipilih dengan cara fiksasi bracket atau sambungan flange, dll.memastikan bahwa instalasi itu kokoh dan mencegah perangkat bergetar atau tergeser selama proses operasi.
Pengolahan tahan air:Perawatan tahan air harus dilakukan pada antarmuka dan sambungan kabel perangkat untuk mencegah kelembaban memasuki perangkat dan menyebabkan kerusakan;untuk posisi instalasi yang berdurasi panjang di lingkungan lembab atau dapat dibanjiri air, langkah-langkah tahan air tambahan seperti menggunakan penutup tahan air atau sealant harus diambil.
Kalibrasi dan debugging:Setelah pemasangan selesai, pengukur kadar air ultrasonik perlu dikalibrasi dan di-debug, termasuk pengaturan parameter pengukuran, penyesuaian gain dan area buta, dll.,untuk beradaptasi dengan lingkungan dan persyaratan pengukuran yang berbeda; pada saat yang sama, melalui pengukuran dan perbandingan yang sebenarnya, memverifikasi akurasi pengukuran dan stabilitas perangkat.

Seri ultrasonik pengukur air

Tabel pemilihan sensor tingkat air
Model produk	gambar	Parameter kinerja
KUS3000 M18		Jangkauan pengukuran: 1m Output: 4 ~ 20mA/NPN/PNP/RS485 Kelas perlindungan: IP65 Tegangan pasokan: 13-30V Fitur: Penyesuaian dukungan material Bahan: tembaga bernikel Suhu: -25~70°C Keakuratan: 0,5% ~ 1%
KUS3000 M30-Type1		Jangkauan pengukuran: 2m Output: 4 ~ 20mA/NPN/PNP/RS485 Kelas perlindungan: IP65 Tegangan pasokan: 13-30V Fitur: Penyesuaian dukungan material Bahan: tembaga bernikel Suhu: -25~70°C Keakuratan: 0,5% ~ 1%
KUS3000 M30-Type2		Jangkauan pengukuran: 4m Output: 4 ~ 20mA/NPN/PNP/RS485 Kelas perlindungan: IP65 Tegangan pasokan: 13-30V Fitur: Penyesuaian dukungan material Bahan: tembaga bernikel Suhu: -25~70°C Keakuratan: 0,5% ~ 1%
KUS3000 M30-Type3		Jarak: 6m/12m Output: 4 ~ 20mA/NPN/PNP/RS485 Kelas perlindungan: IP65 Tegangan pasokan: 13-30V Fitur: Penyesuaian dukungan material Bahan: tembaga bernikel Suhu: -25~70°C Keakuratan: 0,5% ~ 1%

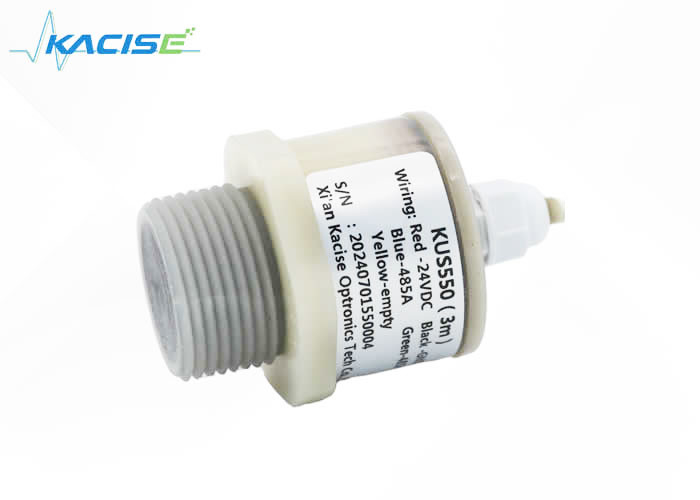

KUS550Penjualan panas)		Jangkauan pengukuran: 0,8m~4m Output: 4 ~ 20mA/NPN/PNP/RS485/0-3V,0-5V Tingkat perlindungan: IP68 Tegangan pasokan: 3,3-30 V Karakteristik: Resistensi asam dan alkali pada lem pengisi Bahan: PVDF Suhu: -40~85°C Keakuratan: 0,5% ~ 1%

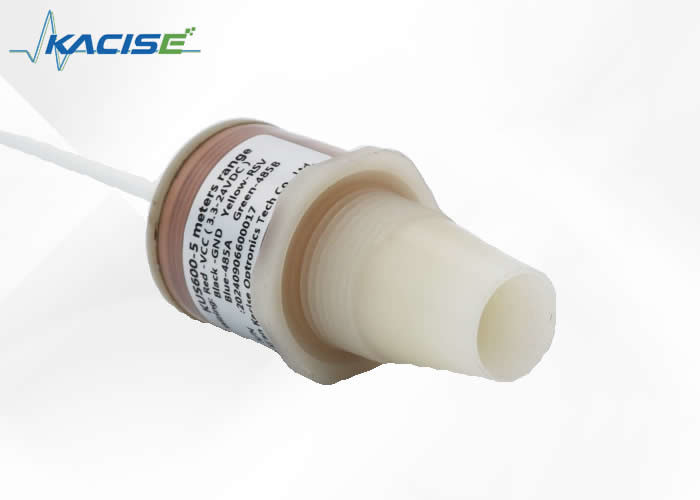

KUS600Model kinerja biaya tinggi)		Jarak: 5m Output: 4 ~ 20mA/NPN/PNP/RS485/0-3V,0-5V Tingkat perlindungan: IP68 Tegangan catu daya: 3,3-24 V Karakteristik: Resistensi asam dan alkali pada lem pengisi Bahan: PVDF Suhu: -40~85°C Keakuratan: 0,5% ~ 1%

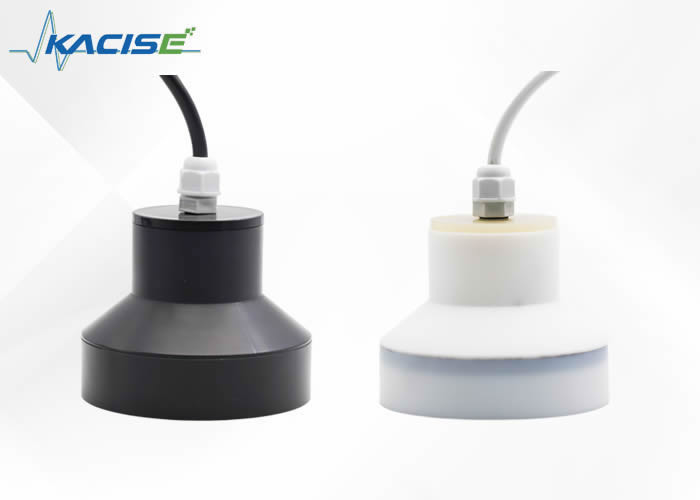

KUS630Jangkauan besar)		Jangkauan pengukuran: 6m~30m Output: 4 ~ 20mA/NPN/PNP/RS485/0-3V,0-5V Tingkat perlindungan: IP68 Tegangan pasokan: 3,3-24V Karakteristik: Resistensi asam dan alkali pada lem pengisi Bahan: PTFE/PVC Suhu: -40~85°C Keakuratan: 0,5% ~ 1%
KUS640 (dengan tampilan)		Jangkauan: 30m (bisa disesuaikan sesuai dengan rentang yang berbeda) Output: 4 ~ 20mA/NPN/PNP/RS485/0-3V, 0-5V Kelas perlindungan: Instrumen tampilan IP65, probe IP68 Tegangan pasokan: 3,3-30 V Fitur: Tampilan dapat diputar Bahan: Kerang kepala: logam aluminium, bahan probe: PVDF/PTFE/PVC Suhu: -40~85°C
KUS650 (Model nirkabel panas)		Jangkauan: 30m (bisa disesuaikan sesuai dengan rentang yang berbeda) Output: 4G/Lora/GPRS/NB Kelas perlindungan: Instrumen tampilan IP65, probe IP68 Tegangan pasokan: 3,6V Fitur: Wireless Bahan: Kerang kepala: logam aluminium, bahan probe: PVDF/PTFE/PVC Suhu: -40~85°C Keakuratan: 0,5% ~ 1%

Radar seri pengukur permukaan air

Model produk	gambar	Parameter kinerja
KLD801		Media pengukuran: cair tidak korosif Jangkauan pengukuran: 0,05m ~ 10/20/30/60/100m Koneksi proses: G11⁄2A / 11⁄2NPT benang/flange ≥DN40 Suhu proses: -40 ~ 80°C Tekanan proses: -0,1 ~ 0,3MPa Ukuran antena: 32mm antena lensa Bahan antena: PTFE Keakuratan: ±2mm Tingkat perlindungan: IP67 Frekuensi pusat: 80GHz Sumber daya: dua kabel / DC24V Empat kabel / DC12 ~ 24V Sistem empat kabel /AC220V Shell: Aluminium/plastik/baja tahan karat Output sinyal: dua kabel /4... 20mA/HART protokol Sistem empat kabel: 4... 20mA/ RS485 Modbus
KLD802		Media pengukuran: cairan tidak korosif, cairan korosif ringan Jangkauan pengukuran: 0,1m~10/20/30/60/100m Sambungan proses: Flange ≥DN80 Suhu proses: -40 ~ 110°C Tekanan proses: -0,1 ~ 1,6MPa Ukuran antena: 32mm antena lensa Bahan antena: PTFE Keakuratan: ±2mm (jarak pengukuran di bawah 35m) ±5mm (jarak pengukuran 35m-100m) Tingkat perlindungan: IP67 Frekuensi pusat: 80GHz Sumber daya: dua kabel / DC24V Empat kabel / DC12 ~ 24V Sistem empat kabel /AC220V Kerang luar: Aluminium/baja tahan karat Output sinyal: dua kabel /4... 20mA/HART protokol Empat kabel empat... 20mA / RS485 Modbus
KLD803		Media pengukuran: cairan korosif yang kuat, uap, busa Jangkauan pengukuran: 0,1 m ~ 10/20/30/60/100 m Sambungan proses: Flange ≥DN50 Suhu proses: -40 ~ 130°C Tekanan proses: -0,1 ~ 2,5MPa Ukuran antena: antena lensa 34mm (tergantung pada ukuran flange) Bahan antena: PTFE Keakuratan: ±2mm (jarak pengukuran di bawah 35m) ±5mm (jarak pengukuran 35m-100m) Tingkat perlindungan: IP67 Frekuensi pusat: 80GHz Sumber daya: dua kabel / DC24V Empat kabel / DC12 ~ 24V Sistem empat kabel /AC220V Kerang luar: Aluminium/baja tahan karat Output sinyal: dua kabel /4... 20mA/HART protokol Empat kabel empat... 20mA / RS485 Modbus
KLD804		Media pengukuran: cairan korosif yang kuat, uap, busa Jangkauan pengukuran: 0,1m~10/20/30/60/100m Sambungan proses: Flange ≥DN50 Suhu proses: -40 ~ 130°C Tekanan proses: -0,1 ~ 1,0MPa Ukuran antena: antena lensa 76mm Bahan antena: PTFE Keakuratan: ±2mm Tingkat perlindungan: IP67 Frekuensi pusat: 80GHz Sumber daya: dua kabel / DC24V Empat kabel / DC12 ~ 24V Sistem empat kabel /AC220V Shell: Aluminium/plastik/baja tahan karat Output sinyal: dua kabel /4... 20mA/HART protokol Empat kabel empat... 20mA / RS485 Modbus
KLD805		Media pengukuran: cairan korosif yang kuat, uap, busa, suhu tinggi dan tekanan tinggi Jangkauan pengukuran: 0,1m~10/20/30/60/100m Sambungan proses: Flange ≥DN80 Suhu proses: -40 ~ 200°C Tekanan proses: -0,1 ~ 2,5MPa Ukuran antena: 76mm antena lensa (disesuaikan sesuai dengan ukuran Prancis) Bahan antena: PTFE/ isian integral Keakuratan: ±2mm Tingkat perlindungan: IP67 Frekuensi pusat: 80GHz Sumber daya: dua kabel / DC24V Empat kabel / DC12 ~ 24V empat kabel / AC220V Shell: Aluminium/plastik/baja tahan karat Output sinyal: dua kabel /4... 20mA/HART protokol Empat kabel empat... 20mA / RS485 Modbus
KLD806		Media pengukuran: zat padat, wadah penyimpanan, wadah proses atau situasi debu yang kuat Jangkauan pengukuran: 0,3m~10/20/30/60/100m Sambungan proses: Flange ≥ DN100 Suhu proses: -40 ~ 110°C Tekanan proses: -0,1 ~ 0,3MPa Ukuran antena: 76mm antena lensa + universal purge (atau tanpa pembersihan) Bahan antena: PTFE Keakuratan: ±5mm Tingkat perlindungan: IP67 Frekuensi pusat: 80GHz Sumber daya: dua kabel / DC24V Empat kabel / DC12 ~ 24V empat kabel / AC220V Shell: Aluminium/plastik/baja tahan karat Output sinyal: dua kabel /4... 20mA/HART protokol Empat kabel empat... 20mA / RS485 Modbus
KWL801		Media pengukuran: air Jangkauan pengukuran: 0,1m ~ 65m Metode pemasangan: bracket atau benang Sumber daya: 9~36VDC Output: RS485 Ukuran antena: antena lensa 42mm Bahan antena: plastik Bahan kasus: plastik Keakuratan: ± 2 mm

Kapasitas pengukur air

Model produk	gambar	Parameter kinerja
KSLV605		Jangkauan deteksi: 0,1 ~ 3m Keakuratan: 0,5% ~ 1% Ketahanan suhu: -50 ~ 250 °C Suhu lingkungan: -40~85°C Suhu penyimpanan: -55°C~+125°C Rentang tekanan: -0,1MPa ~ 32MPa Sinyal output: 4 ~ 20mA / komunikasi RS485. Tegangan catu daya: 5 ~ 36V DC Bahan alat pengukur tingkat cairan: 304/316 stainless steel, 1Gr18Ni19Ti atau PTFE Kelas tahan ledakan: ExibIICT6 Tingkat perlindungan: IP67
KSLV605dengan tampilan)		Jangkauan deteksi: 0,1 ~ 3m Keakuratan: 0,5% ~ 1% Ketahanan suhu: -50 ~ 250 °C Suhu lingkungan: -40~85°C Suhu penyimpanan: -55°C~+125°C Rentang tekanan: -0,1MPa ~ 32MPa Sinyal output: 4 ~ 20mA / komunikasi RS485. Tegangan catu daya: 5 ~ 36V DC Bahan alat pengukur tingkat cairan: 304/316 stainless steel, 1Gr18Ni19Ti atau PTFE Kelas tahan ledakan: ExibIICT6 Tingkat perlindungan: IP67
KSLV605Tanpa kabel)		Jangkauan deteksi: 0,1 ~ 3m Keakuratan: 0,5% ~ 1% Ketahanan suhu: -50 ~ 250 °C Suhu lingkungan: -40~85°C Suhu penyimpanan: -55°C~+125°C Rentang tekanan: -0,1MPa ~ 32MPa Sinyal output: Tipe output nirkabel jarak komunikasi liquid level meter kurang dari 200 meter Tegangan catu daya: 3,3-36V (baterai opsional) Bahan alat pengukur tingkat cairan: 304/316 stainless steel, 1Gr18Ni19Ti atau PTFE Kelas tahan ledakan: ExibIICT6 Tingkat perlindungan: IP67
