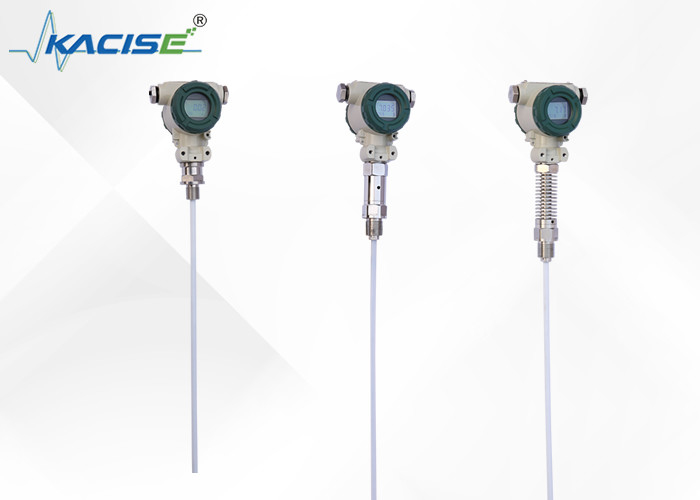

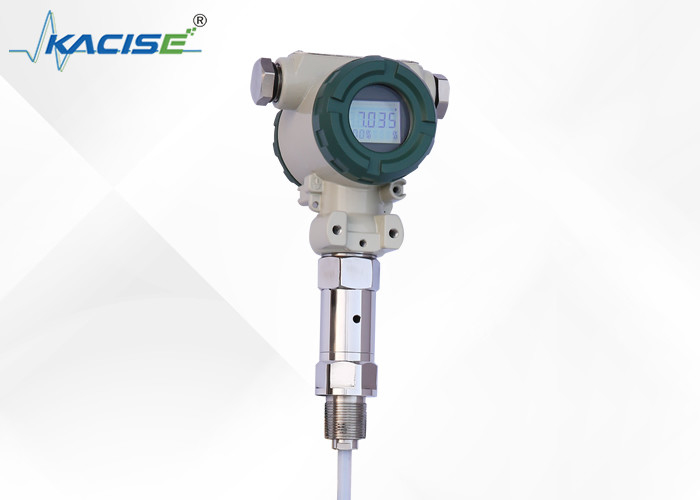

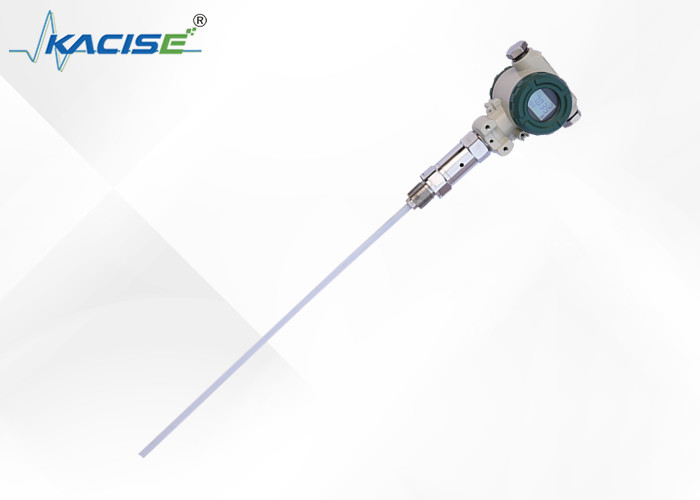

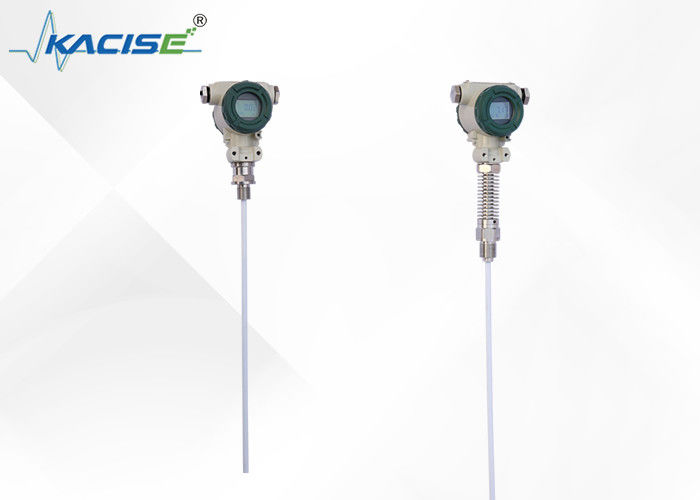

KCF6021-1-230mm 32MPa IP67 Waterproof Capacitive Fuel Level Sensor Dengan Suhu Probe -50~250°C

Deskripsi produk:

Seri KCF600 kapasitif level transmitter adalah solusi yang ideal untuk terus mendeteksi berbagai cairan di bawah kondisi yang keras, seperti suhu tinggi dan tekanan, korosi tinggi,kecenderungan untuk mengkristal, dan mudah disambungkan. Hal ini terutama cocok untuk mengukur air, larutan asam dan alkali, serta tingkat air di boiler.menawarkan keandalan yang tinggi, mudah dipasang, dan ketahanan benturan yang sangat baik dengan biaya yang wajar.dan pemancar tingkat berbasis tekanan diferensial dalam berbagai situasi.

Komponen utama pemancar menggunakan sensing kapasitif RF canggih yang tepat-kompensasi suhu dan linearitas-dikoreksi.Komponen ini kemudian diubah menjadi sinyal listrik standarSistem ini dapat dikonfigurasi dengan protokol komunikasi seperti HART, CANBUS, dan 485.yang memungkinkan kalibrasi otomatis "nol" dan "range" dengan hanya dua tekan tombol, menawarkan kemampuan beradaptasi dengan berbagai situasi yang kompleks.

Fitur:

Parameter teknis:

● Bahan basah: 316 stainless steel,1Gr18Ni19Tior atau PTFE

●Kestabilan jangka panjang: ≤0,2%FS/Tahun,

● Pergeseran suhu:≤0.02%FS/°C (ring 0 ∼70°C)

● Tingkat ledakan: ExiraIIC T6 yang aman, Flameproof Ext II C T5

●Perlindungan:IP67

Parameter yang aman secara intrinsik:Ui:28VDC,Ii:93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH

ElectrpadaC akunterface and sakuGnsebagai defdalaminion

Transmitter adalah standar tingkat kedua atau tiga-kawat instrumen, terminal daya (sinyal) yang terletak di sisi kabel instrumen di dalam perumahan,jalur sinyal harus terlindung kabel atau pasangan bengkok , cobalah untuk tidak berbaris bersama dengan tabung kabel daya lain atau palung sebelah, atau melalui peralatan bertenaga tinggi di dekatnya.

Pakucture1: StanDard AkuevEl transmakutteh wakurdalamg dakuagram

1 Pin kosong

24-20mA+

34-20mA-

4Pin kosong

Sambungan dua kabel

1Sinyal output

Sumber daya 224V

3Tanah bersama

4Pin kosong

Koneksi tiga kabel

Pakucture2: HANT2 percobaanmAndanicatAkuntransmakutteh wakurakumeng diagram

Pakucture3:AkuTnrakunsakucaAkuAkuy safe wakurakumeng diagram

Pemasangan

Transmitter tingkat kabel dan batang memiliki berbagai cara tetap untuk beradaptasi dengan kondisi situs yang berbeda. Ketika situs tidak dapat menyediakan fasilitas proses seperti M20 × 1.5 benang atau flange wanita, Anda dapat memilih tiga metode pemasangan (mounted wall, horizontal pipe rack dan vertical tube rack, yang membuat Anda berguna dalam pemasangan di tempat.(Dengan gambar)

Ketika mengukur media mobilitas yang lebih besar, pengguna dapat memilih perekat berat untuk mencegah sensor membentuk ayunan yang keras, yang dapat memainkan peran stabilitas sensor.Benda berat harus dimasukkan ke bagian bawah wadah saat menambahkan berat, agar tidak memecahkan kawat sensor.

Ketika kondisi lokasi buruk, pengguna harus menggunakan perisai sensor untuk melindungi sensor untuk menghindari kerusakan benda asing atau mempengaruhi akurasi pengukuran.

Jika wadah tidak logam, kita perlu menempatkan kandang pemancar dengan akses kawat ke bagian bawah wadah ketika menggunakan pemancar tingkat batang KCF600;Jika tidak, pengukuran tidak akurat.

Produk ini telah dikalibrasi di pabrik; dia perlu untuk penyesuaian lapangan dapat mengambil metode berikut:

A: Pintar circkeluar dEbuggPengakuanhod:

Situs-nol----- Ketika tingkat cairan terletak di tempat terendah, menahan tombol "Z" dan tombol "S" selama 8 detik setelah waktu yang sama rilis, dan kemudian klik tombol "Z",arus keluar diatur secara otomatis menjadi 4mA.

Situs-diisi ------ Ketika tingkat cairan di tempat tertinggi, menahan tombol "Z" dan tombol "S" selama 8 detik setelah waktu yang sama rilis, dan kemudian klik tombol "S",arus keluar diatur secara otomatis menjadi 20mA.

B: APengumumanckeluar dibMenggigit bertemuhod:

Ketika tingkat cairan dalam batas berikutnya, menggunakan obeng perlahan memutar "Z" potentiometer, mengamati pembacaan ammeter dekat dengan 4mA

Ketika tingkat cairan dalam batas atas, menggunakan obeng perlahan memutar potentiometer "S" dan mengamati pembacaan ammeter dekat dengan 20mA

Dan mengoperasikannya selama 2-3 kali lagi, sampai nol dan rentang akurat 4mA dan 20mA. Setelah penyesuaian, kencang tutup pemancar harus.

Tidak.Te:

1. Produk pasokan dengan sertifikasi produk dan manual, yang memiliki nomor produk, parameter teknis, diagram kabel, dan tanggal pembuatan, silakan periksa untuk menghindari kesalahan.

2. Pemasangan harus didasarkan pada jenis koneksi produk dan benang, periksa antarmuka situs konsisten dengan antarmuka produk atau tidak.Perhatikan penyegelan, torsi tidak dapat ditambahkan langsung ke rumah pemancar dan hanya dapat ditambahkan ke antarmuka pemancar enam pihak.

3. Wiring harus benar-benar sesuai dengan instruksi perusahaan.

4. Produk ini adalah instrumen konversi energi presisi, melarang membongkar, tabrakan, jatuh dan keras penolakan untuk bermain.

5Transmitter bekerja segera setelah daya pada, tapi output bisa stabilitas setelah pemanasan selama 30 menit.

6Penggunaan yang tidak normal, mematikan listrik, memeriksa, atau menghubungi departemen teknis kami secara langsung.

7Pengangkutan, penyimpanan harus untuk mengembalikan kemasan asli dan disimpan di gudang yang dingin, kering, berventilasi.

8Proses instalasi harus berhati-hati untuk menghindari pecahnya kulit kawat sensor.

9Saat memasang kawat sensor, jarak dari dinding kolam renang harus setidaknya 10cm di atas, jika tidak pengukuran tidak akan akurat.

10. Jalur grounding dari seluruh struktur PTFE dan tingkat batang harus dilakukan dengan

media yang diukur; jika tidak, pengukuran tidak akan akurat.

11Tempat pemasangan harus mengambil tindakan perlindungan petir yang efektif.

12Kandang dari setiap pemancar dalam seri ini harus di tanah; resistensi tanah harus kurang dari 4Ω.

13Penghalang keselamatan harus dibuat sertifikasi tahan ledakan; persyaratan instalasinya harus mengikuti persyaratan instruksi.

14. Ketika pemancar digunakan untuk zona "0" untuk penghalang bertenaga transformator daya harus memenuhi persyaratan GB3836.4-2000 NO. 8.1.

Aplikasi:

Kacise Fluid Level Meter cocok untuk berbagai aplikasi, termasuk pemantauan tingkat bahan bakar dalam solusi pelacakan GPS.Ini didukung oleh tegangan catu daya 2 ∼ 28VDC dan harus didukung oleh penghalang keamanan untuk memastikan operasi yang aman dan andalRentang suhu probe adalah -50 ~ 250 °C, dan rentang tekanan adalah -0.1MPa ~ 32MPa, menjadikannya ideal untuk digunakan dalam berbagai pengaturan industri.

Kacise Fluid Level Meter memiliki sinyal output 4 ¢ 20mA,4 ~ 20mA Dengan Komunikasi HART/485 / Komunikasi Bus CAN, membuatnya kompatibel dengan berbagai sistem kontrol industri.Mudah dipasang dan memiliki jumlah pesanan minimum 2 unitProduk ini dikemas dalam karton dan memiliki waktu pengiriman 5 hari kerja.

Kacise Fluid Level Meter adalah produk yang sangat serbaguna yang dapat digunakan dalam berbagai skenario.memastikan bahwa tangki tidak pernah kosong dan mencegah downtime yang mahalHal ini juga digunakan dalam solusi pelacakan GPS untuk memantau konsumsi bahan bakar dan memastikan bahwa kendaraan beroperasi dengan efisiensi optimal.

Singkatnya, Kacise Fluid Level Meter adalah produk berkualitas tinggi yang cocok untuk berbagai aplikasi industri.tepatApakah Anda perlu memantau tingkat bahan bakar di truk atau tangki industri atau mencari detektor tingkat kapasitansi untuk digunakan dalam solusi pelacakan GPS,Kacise Fluid Level Meter adalah pilihan yang sangat baik.

Kemasan dan Pengiriman:

Kemasan produk:

• 1 Fluid Level Meter
• Manual Instruksi
• Kasus pelindung

Pengiriman:

• Kapal dalam waktu 7 hari kerja
• Tarif pengiriman standar berlaku
• Informasi pelacakan akan diberikan
