Pengantar

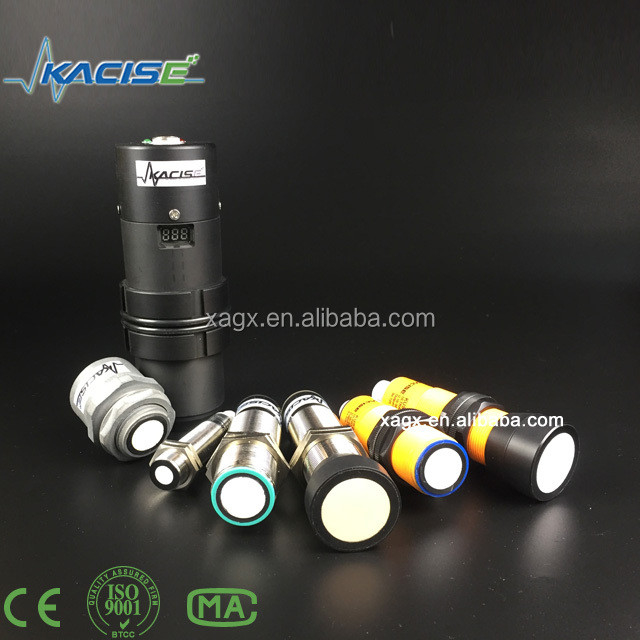

Sensor ultrasonik seri GXUS mencakup berbagai skenario aplikasi dalam otomatisasi industri.Tugas pengukuran atau deteksi tingkat pengisian di gerbang dan pintu: mereka menawarkan solusi untuk kebutuhan aplikasi yang paling berbeda.
Sensor dengan output switching digital atau antarmuka analog 4-20 mA adalah hal biasa.Sebagian besar sensor dapat diajarkan atau diparameterkan melalui antarmuka dan oleh karena itu disesuaikan dengan aplikasi masing-masing.
Fitur
Resolusi tinggi
Waktu respons singkat
Zona buta kecil
Berbagai output yang tersedia: switch, analog atau RS232/485 output
Spesifikasi
GXUS-M18
GXUS-M30
|
Jangkauan sensing
|
70... 1000 mm; 120... 2000 mm; 200... 3000 mm
|
|
Plat sasaran standar
|
100 mm x 100 mm
|
|
Frekuensi transduser
|
sekitar 255 kHz
|
|
Penundaan respon
|
sekitar 125 ms
|
|
LED biru
|
Listrik di
|
|
LED kuning
|
padat: objek dalam rentang evaluasi
|
|
berkedip: fungsi program, objek terdeteksi
|
|
LED merah
|
solid: Kesalahan
|
|
berkedip: fungsi program, tidak ada objek yang terdeteksi
|
|
Tegangan operasi UB
|
10... 30 V DC, gelombang 10 % SS
|
|
arus pasokan tanpa beban I0
|
≤45 mA
|
|
Jenis output
|
1 output analog 0-10V atau 4...20mA.
|
|
Resolusi
|
0.11 mm pada rentang sensing maksimum
|
|
Penyimpangan kurva karakteristik
|
±1 % dari nilai skala penuh
|
|
Keakuratan Ulang
|
±0.1 % dari nilai skala penuh
|
|
Impedansi beban
|
> 1kOhm
|
|
Pengaruh suhu
|
±1.5 % dari nilai skala penuh
|
|
Suhu lingkungan
|
-25... 70 °C (-13... 158 °F)
|
|
Suhu penyimpanan
|
-40... 85 °C (-40... 185 °F)
|
|

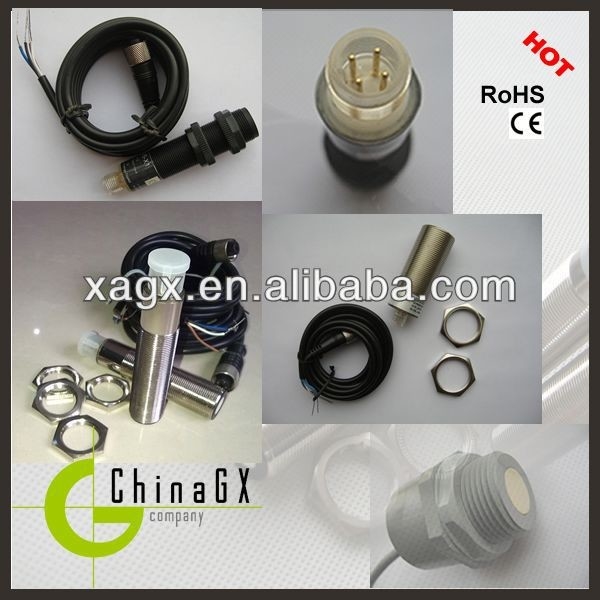

Jenis koneksi
|
Konektor perangkat M12 x 1, 4-pin
|
|
Tingkat perlindungan
|
IP65 (IP66 dapat dipilih)
|
|
Bahan
|
Rumah: Kuningan bernikel
atau stainless steel
atau plastik
|
|
Transduser: campuran resin epoksi/bola kaca berongga;
busa poliuretan
|
Penyesuaian batas evaluasi
Sensor ultrasonik memiliki output analog dengan dua batas evaluasi yang dapat diajarkan.Tegangan suplai harus diterapkan pada input TEACH-IN selama setidaknya 1 s. LED menunjukkan apakah sensor telah mengenali target selama prosedur TEACH-IN. batas evaluasi bawah A1 diajarkan dengan -UB, A2 dengan +UB.
Dua fungsi output yang berbeda dapat diatur:
1Nilai analog meningkat dengan meningkatnya jarak ke objek (meningkatnya ramp)
2. Nilai analog turun dengan meningkatnya jarak ke objek (ramp jatuh)
Batas evaluasi hanya dapat ditentukan dalam 5 menit pertama setelahPasang listrik.
Untuk memodifikasi batas evaluasi nanti,pengguna dapat menentukan nilai yang diinginkan hanya setelah Power On baru.
Ramp pendakian TEACH-IN (A2 > A1)
-Objek posisi pada batas evaluasi bawah
- batas bawah A1 dengan - UB
- Posisi objek pada batas evaluasi atas
- TEACH-IN batas atas A2 dengan + UB
Ramp jatuh TEACH-IN (A1 > A2)
-Objek posisi pada batas evaluasi bawah
- TEACH-IN batas bawah A2 dengan + UB
- Posisi objek pada batas evaluasi atas
- batas atas A1 dengan - UB
Pengaturan default
A1: area yang tidak dapat digunakan
A2: rentang sensing nominal
Mode operasi: ramping naik
Layar LED
|
Tampilan tergantung pada mode operasi
|
LED merah
|
LED kuning
|
|
Batas evaluasi TEACH-IN
Objek terdeteksi
Tidak ada objek yang terdeteksi
Objek tidak pasti (TEACH-IN tidak valid)
|
off
kilat
pada
|
kilat
off
off
|
|
Modus normal (rentang evaluasi)
|
off
|
pada
|
|
Kesalahan
|
pada
|
kondisi sebelumnya
|
GXUS-M56
|
Jarak
|
50...500mm;100...1000mm;200...3000mm;300...5000mm;
500...6000mm
|
|
Resolusi
|
3 mm atau 0,1%(yang lebih besar)
|
|
Waktu tanggap
|
< 200ms
|
|
Tampilan
|
LED
|
|
Sudut emisi
|
20°
|
|
Output analog
|
4~20mA/500Ω beban
|
|
Shasil penyihir
|
Relay DC 30V/ 5A, PNP/NPN(Opsional)
|
|
RS232/485
|
Protokol MODBUS atau protokol khusus (opsional))
|
|
Sumber daya listrik
|
Standar 24VDC(±15%)
|
|
Suhu lingkungan
|
- 20~+60°C
|
|
Kelas Perlindungan
|
IP65 (IP66 dapat dipilih)
|
|
Pemasangan
|
M56*2
|
