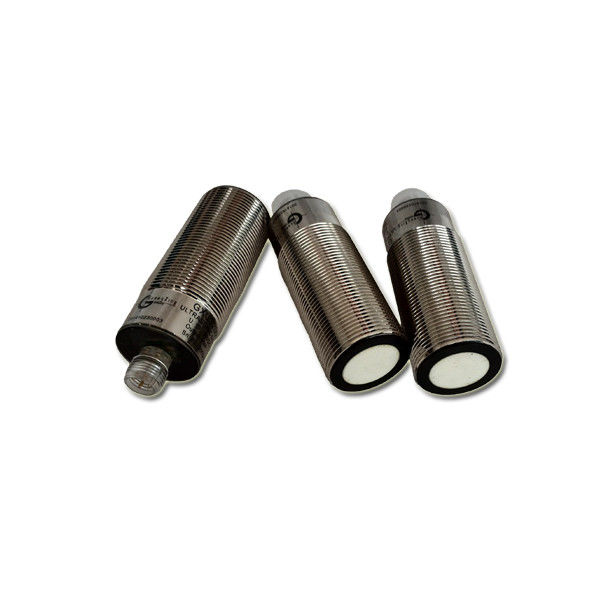

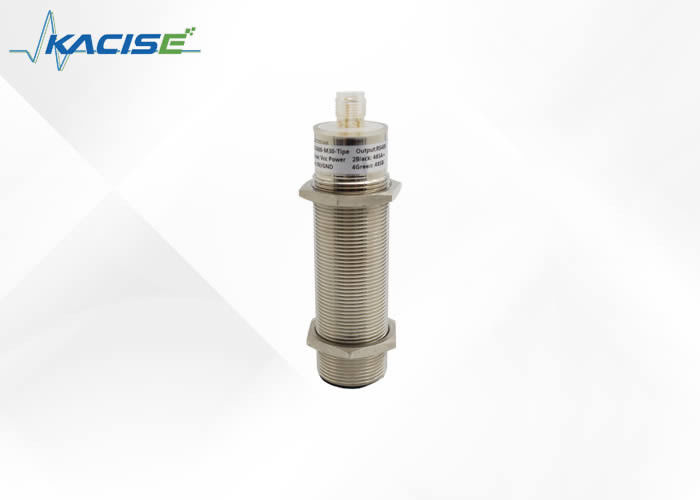

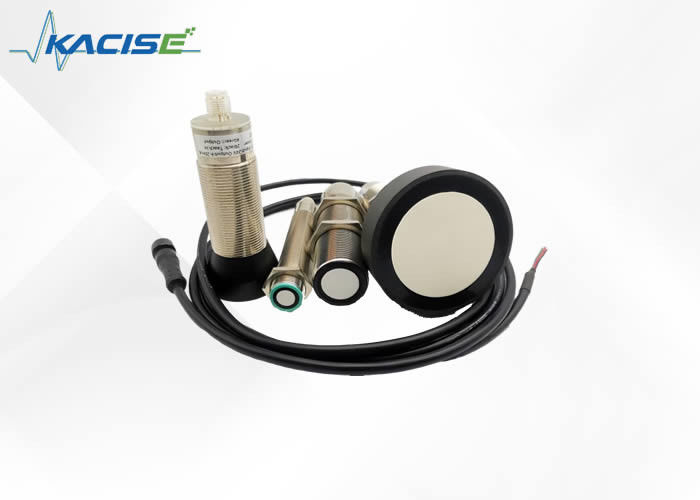

Sensor ketinggian air ultrasonik yang dirancang baru 2024 dengan jarak pengukur 100mm-5000mm
Fitur
- Kompatibel dengan berbagai jenis produk serupa ini.
- Sensitivitas tinggi
- Pembacaan dapat terjadi hingga setiap 33mS(30Hz) dalam jarak 3meter atau terjadi hingga setiap 80ms(12,5Hz) dalam jarak 10meter.
- Operasi lari bebas dapat terus mengukur dan mengeluarkan informasi penjaga hutan
- Pasokan 9V-28V dengan penarikan arus rata-rata yang sangat rendah
- Tipe output multi-jenis seperti analog (40-20mA, 0/1-5V, 0/1-10V), RS485, Can bus.
- Sensor beroperasi pada 40 KHz, 112 KHz, 175 KHz, 300 KHz, 1 MHz
Pengenalan singkat sensor ultrasonik rancangan baru 2018
Sensor ini memberikan deteksi dan jangkauan jarak pendek hingga jarak jauh, dalam wadah PVC atau baja tahan karat yang kompak dan kuat, dirancang untuk memenuhi intrusi air IP67. Pengoperasian daya 9.0V-28V mendeteksi objek dari 0,1 meter hingga 10 meter dan memberikan informasi jangkauan sonar dari 0,25 meter hingga 10 meter dengan resolusi 0,001 meter atau 0,01 meter. Format keluaran antarmuka yang disertakan adalah keluaran lebar pulsa, keluaran tegangan analog keluaran arus 0/4-20mA, keluaran NPN/PNP dan RS485, keluaran RS232 yang didukung modbus-RTU dan modbus-ASCII.
Parameter
| Spesifikasi Umum |
| Penginderaan jarak 100.4000mm |
| Rentang penyesuaian 100.4000mm |
| Area yang tidak dapat digunakan 0,200mm |
| Pelat target standar 100mm×100mm |
| Frekuensi transduser Sekitar 112kHz |
| Penundaan respons Sekitar 195ms |
| Indikator/Alat Pengoperasian |
| LED biru Nyalakan |
LED kuning Indikasi status peralihan
Berkedip: objek fungsi program terdeteksi |
LED merah permanen merah: Kesalahan Merah,
Berkedip: fungsi program, objek tidak terdeteksi |
| Spesifikasi kelistrikan |
| Tegangan operasi kamuB10.30VDC,riak10%ss |
| Konsumsi daya P0≤900mW |
| Keluaran |
| Jenis keluaran keluaran analog 0,10V |
| Rentang evaluasi resolusi [mm]/4000, tetapi ≥ 0,35 mm |
| Deviasi kurva karakteristik ≤0,2% dari nilai skala penuh |
| Ulangi akurasi ≤0,1% dari nilai skala penuh |
| Impedansi beban 0,500 Ohm |
| Pengaruh suhu ≤2% dari nilai skala penuh |
| Kondisi sekitar |
| Suhu sekitar -25,70°C |
| Suhu penyimpanan -40,85°C |
| Spesifikasi mekanis |
| Kelas perlindungan IP67 |
| Konektor Koneksi M12x1,4-PIN |
| Bahan Perumahan Kuningan, berlapis nikel |
Campuran resin epoksi transduser/bola kaca berongga;
Busa poliuretan |
| Berat 60g |
Sinkronisasi eksternal
Sensor dapat disinkronkan dengan penerapan tegangan gelombang persegi secara eksternal. Pulsa sinkronisasi pada input sinkronisasi memulai siklus pengukuran. Pulsa harus memiliki durasi lebih dari 100 s. Siklus pengukuran dimulai dengan jatuhnya tepi pulsa sinkronisasi. Level rendah > 1 detik atau input sinkronisasi terbuka akan menghasilkan pengoperasian normal sensor. Level tinggi pada input sinkronisasi menonaktifkan sensor. Tersedia dua mode pengoperasian:
1. Beberapa sensor dapat dikontrol dengan sinyal sinkronisasi yang sama. Sensor disinkronkan.
2. Pulsa sinkronisasi dikirim secara siklis ke masing-masing sensor. Sensor beroperasi dalam mode multipleks.
Sinkronisasi internal
Koneksi sinkronisasi hingga 5 sensor yang mampu melakukan sinkronisasi internal terhubung satu sama lain. Saat daya dialirkan, sensor ini akan beroperasi dalam mode multipleks.
Penundaan respons meningkat sesuai dengan jumlah sensor yang akan disinkronkan. Sinkronisasi tidak dapat dilakukan selama TEACH-IN dan sebaliknya. Sensor harus dioperasikan secara tidak tersinkronisasi untuk mengajarkan batas evaluasi.
Catatan:
Jika opsi sinkronisasi tidak digunakan, input sinkronisasi harus dihubungkan ke ground (0V) atau sensor harus dioperasikan melalui konektor kabel V1 (4-pin).
Menyesuaikan batas evaluasi
Sensor ultrasonik memiliki keluaran analog dengan dua batas evaluasi yang dapat diajarkan. Ini diatur dengan menerapkan tegangan suplai - UBatau + kamuBke masukan AJAR-IN. Tegangan suplai harus diterapkan ke input TEACH-IN setidaknya selama 1 detik. LED menunjukkan apakah sensor telah mengenali target selama prosedur TEACH-IN. Batas evaluasi bawah A1 diajarkan dengan - UB, A2 dengan + UB.
Dua fungsi keluaran berbeda dapat diatur:
1. Nilai analog meningkat seiring bertambahnya jarak ke objek (rising ramp)
2. Nilai analog turun seiring bertambahnya jarak ke objek (jalan menurun)
Batasan evaluasi hanya dapat ditentukan dalam 5 menit pertama setelahnya
Nyalakan. Untuk mengubah batas evaluasi nanti,
pengguna dapat menentukan nilai yang diinginkan hanya setelah Power On yang baru.
TEACH-IN tanjakan menanjak (A2 > A1)
- Posisikan objek pada batas evaluasi bawah
- TEACH-IN batas bawah A1 dengan - UB
- Posisikan objek pada batas evaluasi atas
- TEACH-IN batas atas A2 dengan + UB
Jalan menurun AJAR (A1 > A2):
- Posisikan objek pada batas evaluasi bawah
- TEACH-IN batas bawah A2 dengan + UB
- Posisikan objek pada batas evaluasi atas
- TEACH-IN batas atas A1 dengan - UB
Pengaturan bawaan
A1: area yang tidak dapat digunakan
A2: rentang penginderaan nominal
Mode operasi: tanjakan meninggi
Informasi Perusahaan
Xi'an Kacise disertifikasi oleh ISO 9001-2008, GJB 9001B-2009, CE, keamanan intrinsik tahan ledakan dan keamanan terisolasi tahan ledakan, dll. yang menjamin produk kami sesuai dengan standar internasional.
Kami telah mengkhususkan diri dalam pembuatan alat pengukur tekanan, level dan aliran serta produk terkait selama 10 tahun. Kami telah berpengalaman dalam bidang teknis dan manajemen, melalui upaya seluruh staf kami, kami telah menjadi produsen alat ukur dan penyedia solusi profesional. Dan kami terus berusaha meningkatkan kualitas produk.
Saat ini, sensor Kacise telah diekspor ke Amerika, Spanyol, Australia, Chili, dan 20 negara dan wilayah lainnya, dan menerima banyak masukan yang positif. Distributor kami di luar negeri juga semakin bertambah. Kami menganggap "harga wajar, waktu produksi yang efisien, dan layanan purna jual yang baik" sebagai prinsip kami, dan berharap dapat bekerja sama dengan lebih banyak pelanggan untuk pengembangan bersama.
Layanan kami
- Pertanyaan Anda akan dijawab dalam 24 jam.
- Staf yang terlatih dan berpengalaman akan menjawab semua pertanyaan Anda dalam bahasa Inggris yang fasih.
- OEM & ODM, kami dapat membantu Anda merancang dan permintaan Anda akan dimasukkan ke dalam produk.
- Kedistributoran ditawarkan untuk desain unik Anda dan beberapa model kami saat ini.
- Perlindungan area penjualan Anda, ide desain, dan semua informasi pribadi Anda.
- Diskon ditawarkan berdasarkan jumlah pesanan.
- Kami menyediakan layanan perbaikan berbayar untuk kerusakan meteran yang bukan disebabkan oleh masalah kualitas produksi atau kerusakan meteran yang tidak termasuk dalam cakupan garansi.
Pertanyaan Umum
-
Q:Informasi apa yang perlu diberikanpilih model yang sesuai?
A:Harap berikan kepada kami:bidang aplikasi,jangkauan , sinyal keluaran,sedang (tipe cair),
Dancatu daya,sehingga kami dapat memilih model dan penawaran untuk Anda dengan cepat.
-
Q:Apakah Anda perusahaan perdagangan atau produsen?
A:Kami adalah produsen yang disetujui ISO yang berspesialisasi dalam alat pengukur level dan aliran.
Layanan OEM & ODM tersedia. Selamat datang untuk mengunjungi kami.
-
Q:Apa MOQ Anda?
A:Untuk memulai kerja sama kami, pesanan sampel dapat diterima.
-
Q:Berapa tanggal pengiriman Anda?
A:Tanggal pengiriman adalah sekitar 3-15 hari kerja setelah pembayaran diterima.
-
Q:Apa ketentuan pembayaran Anda?
A:Kami mendukung T/T, PayPal dan Jaminan Perdagangan.
Untuk pesanan produksi massal, deposit 30% di muka dan saldo 70% sebelum pengiriman.
-
Q:Apa itu metode pembayaran Jaminan Perdagangan:
A:Ini adalah layanan gratis yang dapat melindungi pesanan Anda dari pembayaran hingga pengiriman.
Dan kami sekarang memiliki uang peringatan sebesar USD104,000.00 untuk menjamin pesanan Anda.
-
Q:Apakah Anda memiliki garansi?
A:Ya, kami memiliki garansi 12 bulan.
