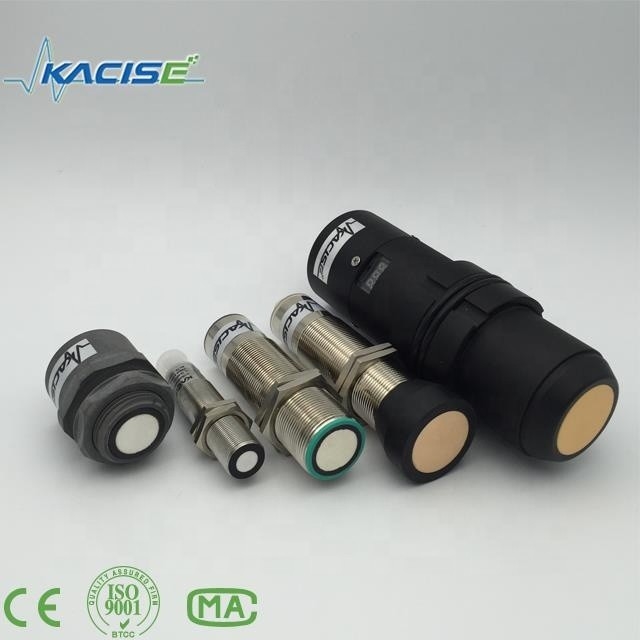

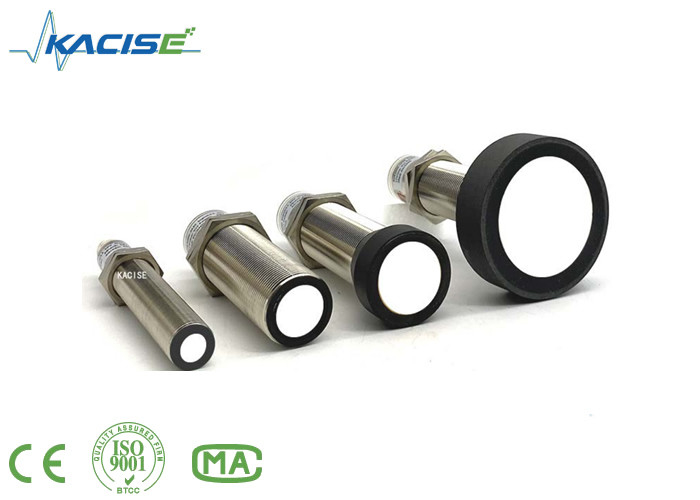

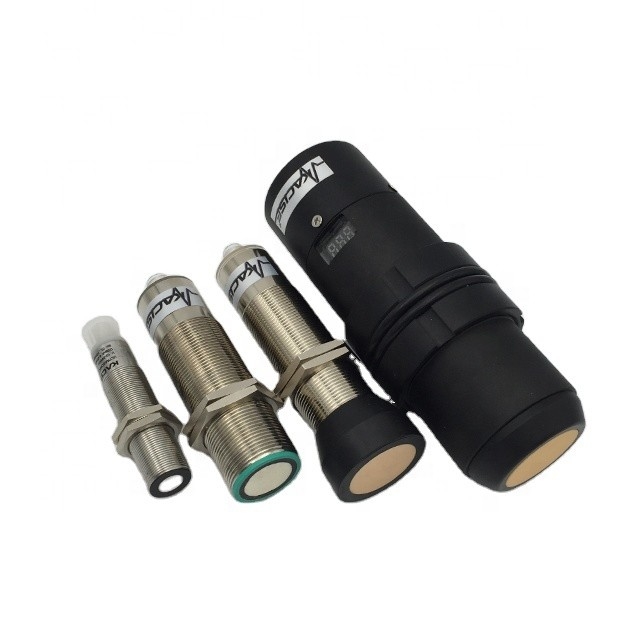

Sensitivitas Tinggi Ultrasonik Pembersih Transducer 40 - 20mA
Fitur transduser ultrasonik pembersih jual panas
1. Kompatibel dengan banyak jenis produk yang sama.
2Sensitivitas tinggi.
3Pembacaan dapat terjadi hingga setiap 33 mS ((30 Hz) dalam 3 meter atau terjadi hingga setiap 80 mS ((12.5 Hz) dalam 10 meter.
4Operasi bebas berjalan dapat terus mengukur dan output ranger informasi
5. 9V-28V pasokan dengan sangat rendah konsumsi arus rata-rata
6. Multi-jenis jenis output seperti analog (40-20mA, 0/1-5V, 0/1-10V), RS485, Can bus.
7Sensor beroperasi pada 40 KHz, 112 KHz, 175 KHz, 300 KHz, 1 MHz
Pengantar singkat dari transduser pembersih ultrasonik jual panas
Sensor ini menyediakan deteksi jarak pendek dan jarak jauh, dalam PVC padat, padat atau stainless steel rumah, dirancang untuk memenuhi IP67 penembusan air.Operasi 0V-28V mendeteksi objek dari 0.1 meter sampai 10 meter dan memberikan informasi jarak sonar dari 0,25 meter ke 10 meter dengan resolusi 0,001 meter atau 0,01 meter. Format output antarmuka yang disertakan adalah output lebar pulsa,output tegangan analog 0/4-20mA output arus, output NPN/PNP dan RS485, RS232 output modbus-RTU dan modbus-ASCII didukung.
|
Parameter
|
|
Spesifikasi Umum
|
|
Jarak sensing 100.4000mm
|
|
Jangkauan penyesuaian 100.4000mm
|
|
Area yang tidak dapat digunakan 0,200 mm
|
|
Plat sasaran standar 100mm × 100mm
|
|
Frekuensi transduser sekitar 112kHz
|
|
Penundaan respon sekitar 195ms
|
|
Indikator/Mekanisme operasi
|
|
LED biru Daya di
|
|
LED kuning Indikasi keadaan beralih
Flashing: objek fungsi program terdeteksi
|
|
LED merah permanen merah: kesalahan merah,
Flashing: fungsi program, objek tidak terdeteksi
|
|
Spesifikasi listrik
|
|
Tegangan operasi UB10.30VDC, ripple 10%ss
|
|
Konsumsi daya P0≤ 900 mW
|
|
Output
|
|
Tipe output output analog 0,10V
|
|
Jangkauan evaluasi resolusi [mm]/4000, tetapi ≥ 0,35 mm
|
|
Penyimpangan kurva karakteristik ≤0,2% dari nilai skala penuh
|
|
Keakuratan pengulangan ≤ 0,1% dari nilai skala penuh
|
|
Impedansi beban 0,500 Ohm
|
|
Pengaruh suhu ≤ 2% dari nilai skala penuh
|
|
Kondisi lingkungan
|
|
Suhu lingkungan -25,70°C
|
|
Suhu penyimpanan -40,85°C
|
|
Spesifikasi mekanik
|
|
Kelas perlindungan IP67
|
|
Konektor koneksi M12x1,4-PIN
|
|
Bahan Rumah Kuningan, bernikel
|
|
Transduser campuran resin epoksi/bola kaca berongga;
Polyurethane foam
|
|
Berat 60g
|
Sinkronisasi eksternal
Sensor dapat disinkronkan dengan aplikasi eksternal tegangan gelombang persegi.Pulsa harus memiliki durasi lebih dari 100 μsSiklus pengukuran dimulai dengan tepi jatuh dari denyut sinkronisasi. tingkat rendah > 1 s atau input sinkronisasi terbuka akan menghasilkan operasi normal dari sensor.Tingkat tinggi pada masukan sinkronisasi menonaktifkan sensor. Dua mode operasi tersedia:
1Beberapa sensor dapat dikendalikan dengan sinyal sinkronisasi yang sama.
2. Pulsa sinkronisasi dikirim secara siklus ke sensor individu. Sensor beroperasi dalam mode multiplex.
Sinkronisasi internal
Sambungan sinkronisasi hingga 5 sensor yang mampu sinkronisasi internal terhubung satu sama lain.
Penundaan respons meningkat sesuai dengan jumlah sensor yang akan disinkronkan.Sensor harus dioperasikan dengan cara yang tidak disinkronkan untuk mengajarkan batas evaluasi.
Catatan:
Jika opsi untuk sinkronisasi tidak digunakan, input sinkronisasi harus terhubung ke tanah (0V) atau sensor harus dioperasikan melalui konektor kabel V1 (4-pin).
Penyesuaian batas evaluasi
Sensor ultrasonik memiliki output analog dengan dua batas evaluasi yang dapat diajarkan.Batau + UBke input TEACH-IN. Tegangan pasokan harus diterapkan ke input TEACH-IN selama setidaknya 1 s. LED menunjukkan apakah sensor telah mengenali target selama prosedur TEACH-IN.Batas evaluasi bawah A1 diajarkan dengan - UB, A2 dengan + UB.
Dua fungsi output yang berbeda dapat diatur:
1Nilai analog meningkat dengan meningkatnya jarak ke objek (meningkatnya ramp)
2. Nilai analog turun dengan meningkatnya jarak ke objek (ramp jatuh)
Batas evaluasi hanya dapat ditentukan dalam 5 menit pertama setelah
Untuk memodifikasi batas evaluasi nanti,
pengguna dapat menentukan nilai yang diinginkan hanya setelah Power On baru.
Ramp pendakian TEACH-IN (A2 > A1)
- Posisi objek pada batas evaluasi bawah
- batas bawah A1 dengan - UB
- Posisi objek pada batas evaluasi atas
- TEACH-IN batas atas A2 dengan + UB
Ramp jatuh TEACH-IN (A1 > A2)
- Posisi objek pada batas evaluasi bawah
- TEACH-IN batas bawah A2 dengan + UB
- Posisi objek pada batas evaluasi atas
- Teach-in batas atas A1 dengan - UB
Pengaturan default
A1: area yang tidak dapat digunakan
A2: rentang sensing nominal
Mode operasi: ramping naik
Menyesuaikan karakteristik kerucut suara dari 2020 baru dirancang transduser ultrasonik 40khz generator:
Sensor ultrasonik memungkinkan dua bentuk berbeda dari kerucut suara, kerucut suara sudut lebar dan kerucut suara sudut kecil.
1. Konus suara sudut kecil
- matikan catu daya
- menyambungkan kabel Teach-input ke -UB
- menyalakan catu daya
- LED merah berkedip sekali dengan jeda sebelum berikutnya.
- LED kuning: secara permanen menyala: menunjukkan keberadaan benda atau benda yang mengganggu dalam rentang deteksi
- memutus kabel Teach-input dari -UB dan mengubah disimpan
2. Kunci suara sudut lebar
- matikan catu daya
- menghubungkan kabel Teach-input dengan + UB
- menyalakan catu daya
- LED merah berkedip dua kali dengan jeda panjang sebelum berikutnya.
- LED kuning: secara permanen menyala: menunjukkan objek atau benda yang mengganggu dalam rentang sensasi
- lepaskan kabel Teach-input dari + UB dan perubahan disimpan
Kondisi pemasangan
Jika sensor dipasang pada suhu lingkungan turun di bawah 0 °C,Ini harus melakukan dengan baik pada langkah-langkah perlindungan.harus diperbaiki di tengah benang perumahan.
Informasi paket dan aksesori
2 unit dalam kotak dan semua kotak dikemas dalam paket standar atau permintaan pelanggan yang tersedia.
Aksesorisnya adalah sebagai berikut:
a, kabel panjang 2 meter
b, 2 kacang untuk pemasangan sensor
