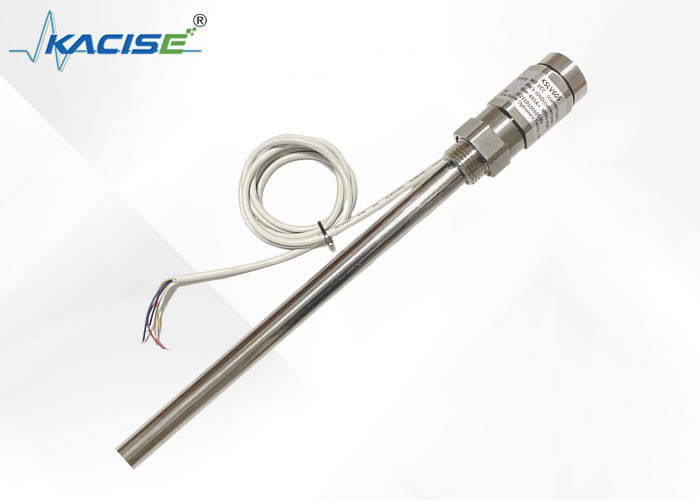

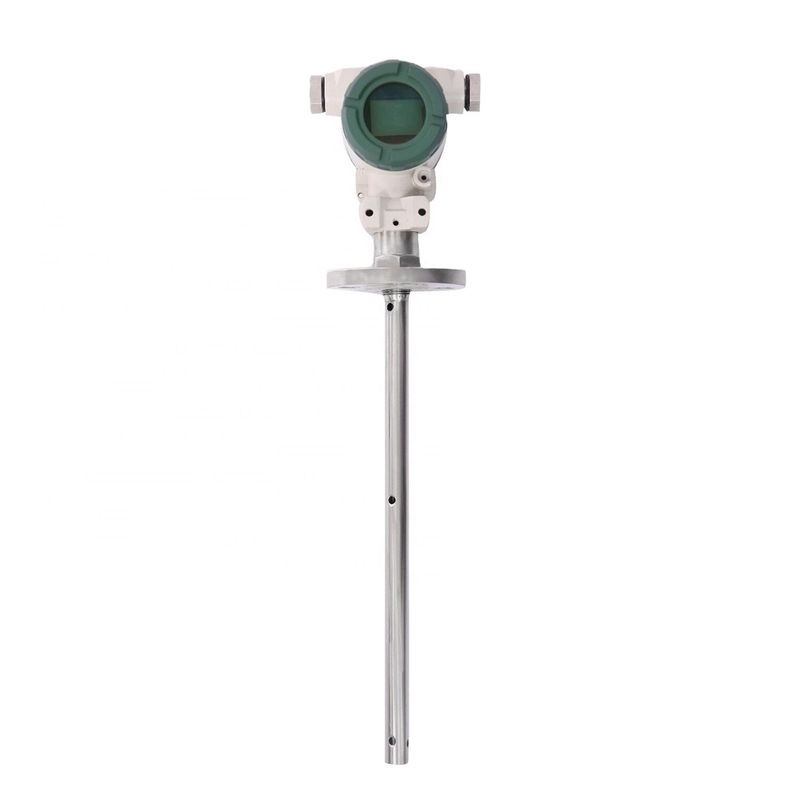

Sensor Pengukur Tingkat Tangki Cairan Seri KSLV605 Keakuratan tinggi dengan tingkat perlindungan IP67

1 Deskripsi Umum

Sensor tingkat cairan yang cerdas kapasitif adalah pemancar tingkat cairan (tingkat bahan) yang dapat digunakan untuk cairan, minyak, padat, antarmuka dan pengukuran.Keandalan sangat meningkat, tidak terpengaruh oleh uap air, debu atau kondensasi dan memiliki keuntungan dari operasi jangka panjang yang stabil dan dapat diandalkan, sensitivitas tinggi, linearitas yang baik, ketahanan suhu tinggi,ketahanan tekanan tinggi, dll Meter tingkat cair cerdas adalah dua kabel (dihidupkan loop) 4 ~ 20mADC sinyal pengukuran, mudah diatur, transmisi nirkabel, 485 transmisi, dll. Dapat banyak digunakan di minyak bumi,bahan kimia, metalurgi, tenaga listrik, kertas, farmasi dan bidang lainnya.

2Fitur

■Protokol Modbus mudah diintegrasikan.

■Bangun sederhana tanpa komponen yang bergerak atau elastis, sehingga memiliki keandalan tinggi dan pemeliharaan minimal.perawatan menengah dan kecil.

■Berbagai output sinyal cocok untuk konfigurasi sistem yang berbeda.

■ Cocok untuk pengukuran tingkat wadah suhu tinggi dan tekanan tinggi, dan nilai yang diukur tidak dipengaruhi oleh suhu, gravitasi spesifik cairan yang akan diukur,dan bentuk dan tekanan wadah.

■Ini sangat cocok untuk pengukuran cairan korosif yang kuat seperti asam dan alkali.

■Perlindungan polaritas overcurrent, overvoltage dan power supply yang sempurna.

■Sensor tingkat nirkabel memiliki fungsi transmisi jarak jauh nirkabel.

■Mampu mengukur media apa pun.

3 Spesifikasi

● Jarak deteksi: 0,1-30m

●Rentang pengukuran kapasitansi: 10PF~500PF

●Keakuratan: 0.1 kelas, 0.2 kelas, 0.5 kelas, 1 kelas

● rentang tekanan: -0,1MPa

●Resistensi suhu probe: -50~250°C

●Suhu lingkungan: -40°C~85°C

●Suhu penyimpanan: -55°C+125°C

●Sinyal output: 4×20mA, 485 komunikasi, dll.

●Jarak komunikasi sensor tingkat output nirkabel kurang dari 200 meter, dan tegangan catu daya adalah 3,3-36V (sumbangan daya baterai opsional)

● Tegangan catu daya: 536V DC

● Bahan sensor tingkat: 316 stainless steel, 1Gr18Ni19Ti atau PTFE

●Kestabilan jangka panjang: ≤0,1% FS/tahun,

● Pergeseran suhu: ≤0,01%FS/ °C (dalam kisaran 0°70 °C)

●Kelas tahan ledakan: ExibIICT6

● Tingkat perlindungan: IP67

4 Struktur

Sensor tingkat cairan kapasitif memiliki struktur yang berbeda karena kesempatan dan parameter aplikasi yang berbeda, tetapi secara umum struktur utamanya dapat dibagi menjadi dua bagian,yaitu bagian sensor dan bagian pemancar. seperti yang ditunjukkan pada gambar:

A dalam gambar menunjukkan sensor, yang langsung membidik ke dalam peralatan kontainer atau ukuran

dalam medium pengukuran tabung meter

B dan C dalam gambar adalah flang sambungan fase gas dan fase cair dari instrumen pengukuran dan kontrol tingkat cairan, yang digunakan untuk koneksi flang peralatan,dan cairan dan tekanan dalam peralatan ditarik ke tabung pengukuran.

D dalam gambar menunjukkan silinder pengukuran dari alat pengukuran dan kontrol tingkat cairan, yang dapat membentuk kapasitansi dengan elektroda sensor.

E yang ditunjukkan pada gambar adalah flange air limbah, yang dapat secara teratur membuang kotoran dalam alat pengukuran dan kontrol tingkat cairan ke luar,menjaga bagian dalam tabung pengukuran dari instrumen pengukuran dan kontrol kadar cairan tetap bersih, dan mencegah sensor menempel pada kotoran.

F yang ditunjukkan pada gambar adalah pemancar, yang merupakan perangkat konversi dari kapasitansi ke sinyal arus standar,dan merupakan bagian pusat dari seluruh alat pengukuran dan kontrol tingkat cairanFungsi utamanya adalah untuk menerima peningkatan perubahan kapasitansi yang disebabkan oleh perubahan tingkat cairan yang dikirim oleh sensor, dan kemudian Setelah konversi, ia output 4-20mADC sinyal arus standar.Transmitter ini mengadopsi perangkat militer terintegrasi, dengan konsumsi daya rendah, ketahanan suhu tinggi, keandalan yang kuat, dan memenuhi persyaratan keamanan intrinsik.

Catatan: Ada bagian penyegelan antara pemancar dan tabung pengukuran, yang terdiri dari beberapa segel,yang dapat memastikan bahwa media yang diukur bersentuhan dengan sensor tetapi tidak akan bocor keluarBagian ini adalah bagian penyegelan yang penting, jangan membongkarnya tanpa persetujuan produsen untuk menghindari kecelakaan.
