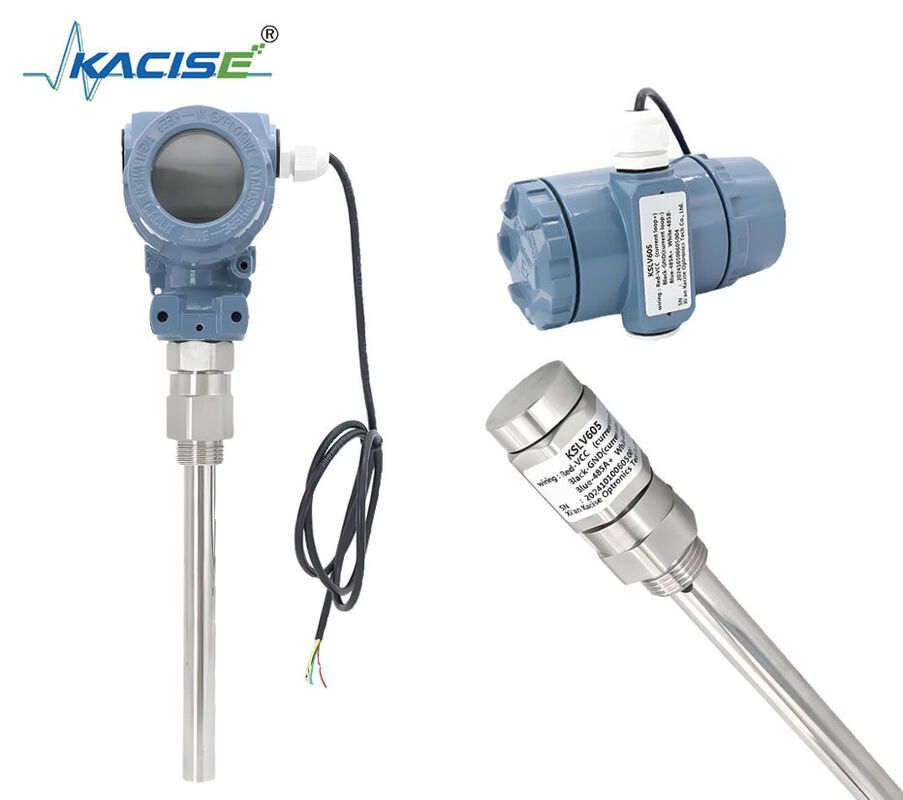

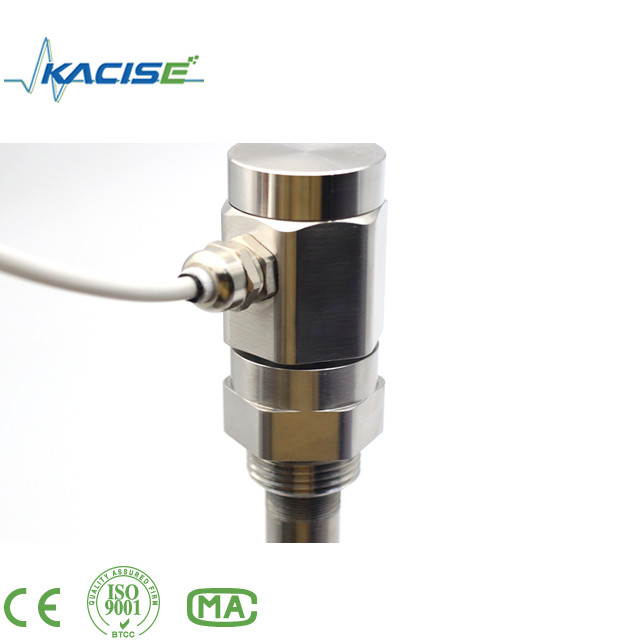

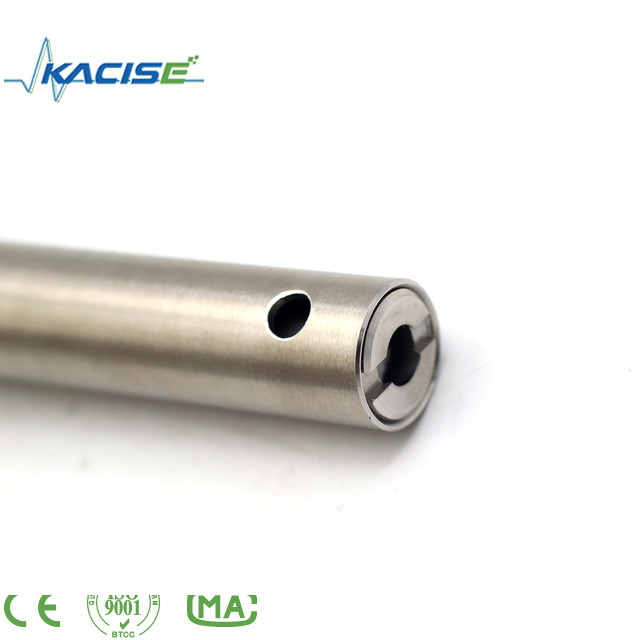

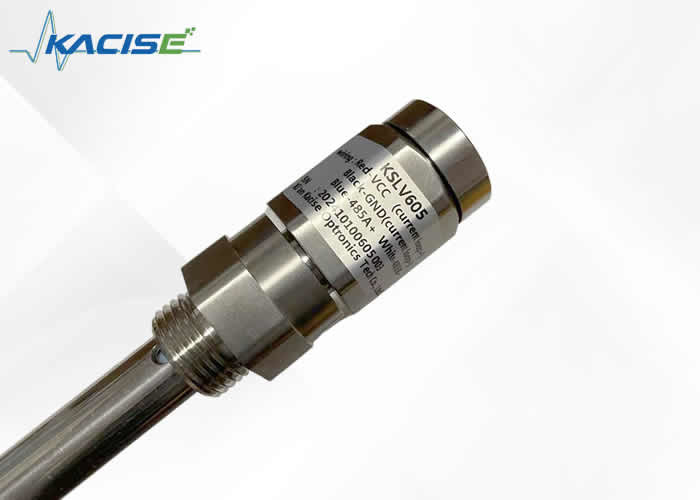

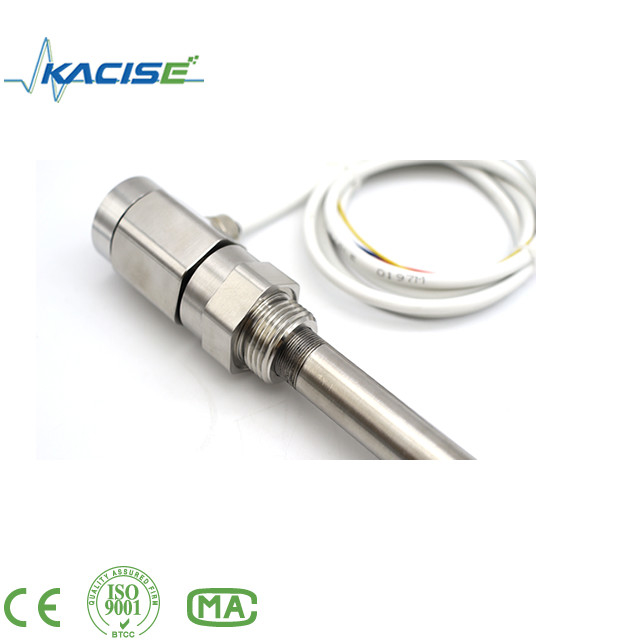

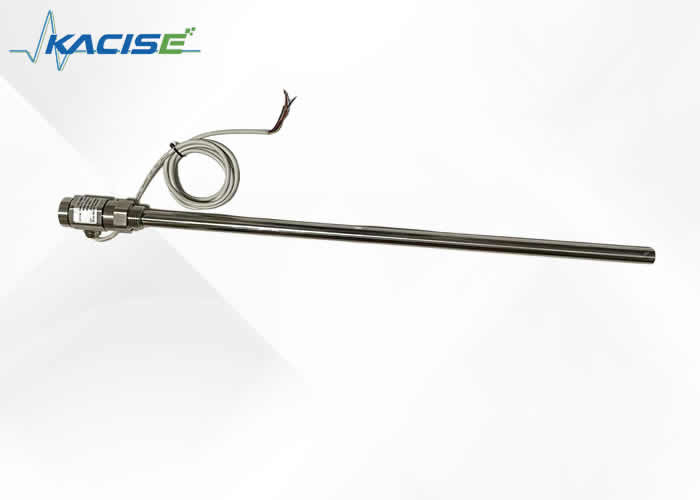

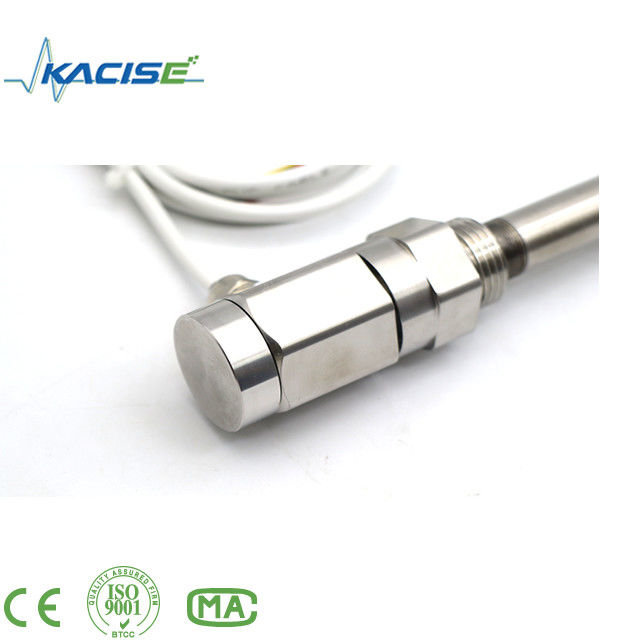

Sensor tingkat kapasitif dari KSLV605
1 Deskripsi Umum
Sensor tingkat cair yang cerdas kapasitif adalah pemancar tingkat cairan (tingkat bahan) yang dapat digunakan untukcair, minyak, padat, antarmuka dan pengukuran. tidak ada bagian yang bergerak, keandalan sangat meningkat,tidak terpengaruh oleh uap air, debu atau kondensasi, dan memiliki keuntungan stabil dan dapat diandalkanoperasi jangka panjang, sensitivitas tinggi, linearitas yang baik, ketahanan suhu tinggi, tekanan tinggiresistansi, dll Meter tingkat cair cerdas adalah dua kabel (loop bertenaga) 4 ~ 20mADC pengukuransinyal, mudah diatur, transmisi nirkabel, 485 transmisi, dll. Dapat digunakan secara luas dalam minyak bumi,kimia, metalurgi, tenaga listrik, kertas, farmasi dan bidang lainnya.
2 Fitur
Protokol Modbus mudah diintegrasikan.
Struktur sederhana tanpa komponen bergerak atau elastis, sehingga memiliki keandalan tinggi dan minimalDalam keadaan normal, tidak perlu melakukan rutinitas besar, menengah dan menengah.pemeliharaan kecil.
Berbagai output sinyal nyaman untuk konfigurasi sistem yang berbeda.
Cocok untuk pengukuran tingkat suhu tinggi dan wadah tekanan tinggi, dannilai tidak dipengaruhi oleh suhu, gravitasi spesifik cairan yang akan diukur dan bentuk dantekanan wadah.
Hal ini terutama cocok untuk pengukuran cairan korosif yang kuat seperti asam dan alkali.
Perlindungan overcurrent, overvoltage dan polaritas catu daya yang sempurna.
Sensor tingkat nirkabel memiliki fungsi transmisi jarak jauh nirkabel.
Bisa mengukur media apapun.
3 Spesifikasi
Jangkauan deteksi: 0.1~30m
Jangkauan pengukuran kapasitansi: 10PF~500PF
Keakuratan: 0.1 kelas, 0.2 kelas, 0.5 kelas, 1 kelas
Rentang tekanan: -0,1MPa~32MPa
Resistensi suhu probe: -50~250°C
Suhu lingkungan: -40~85°C
Suhu penyimpanan: -55°C~+125°C
Sinyal keluar: 4~20mA, 485 komunikasi, dll.
Jarak komunikasi sensor tingkat output nirkabel kurang dari 200 meter, dan dayategangan pasokan adalah 3,3-36V (opsional baterai catu daya)
Tegangan catu daya: 5~36V DC
Bahan sensor tingkat: 316 stainless steel, 1Gr18Ni19Ti atau PTFE
Stabilitas jangka panjang:≤00,1% FS/tahun,
Pergeseran suhu:≤0.01% FS/°C(dalam kisaran 0~70°C)
Kelas tahan ledakan: ExibIICT6
Tingkat perlindungan: IP67
4 Struktur
Sensor tingkat cairan kapasitif memiliki struktur yang berbeda karena kesempatan aplikasi yang berbeda danparameter, tetapi secara umum struktur utamanya dapat dibagi menjadi dua bagian, yaitu sensorbagian dan bagian pemancar. seperti gambar menunjukkan:
A dalam gambar menunjukkan sensor, yang langsung membidik ke dalam peralatan kontainer atau ukurandalam medium pengukuran tabung meter
B dan C dalam gambar adalah gas fase dan flang koneksi fase cair dari tingkat cairinstrumen pengukuran dan kontrol, yang digunakan untuk menghubungkan flange peralatan, dancairan dan tekanan dalam peralatan ditarik ke silinder pengukuran.
D pada gambar menunjukkan tabung pengukuran dari instrumen pengukuran dan kontrol tingkat cairan,yang dapat membentuk kapasitansi dengan elektroda sensor.
E yang ditunjukkan pada gambar adalah flange limbah, yang dapat secara teratur membuang kotoran di tingkat cairaninstrumen pengukuran dan kontrol ke luar, menjaga bagian dalam tabung pengukuran cairanalat pengukuran tingkat dan kontrol bersih, dan mencegah sensor melekat pada kotoran.
F yang ditunjukkan dalam gambar adalah pemancar, yang merupakan perangkat konversi dari kapasitansi ke standarsinyal arus, dan merupakan bagian pusat dari seluruh alat pengukuran dan kontrol tingkat cairan.fungsi utama adalah untuk menerima peningkatan perubahan kapasitansi yang disebabkan oleh perubahan tingkat cairan yang dikirim olehsensor, dan kemudian Setelah konversi, ia output 4-20mADC sinyal arus standar.mengadopsi perangkat militer terintegrasi, dengan konsumsi daya rendah, ketahanan suhu tinggi, kuatKeandalan, dan memenuhi persyaratan keamanan intrinsik.
Catatan: Ada bagian penyegelan antara pemancar dan tabung pengukuran, yang terdiri daridari beberapa segel, yang dapat memastikan bahwa media yang diukur bersentuhan dengan sensor tetapiBagian ini adalah bagian penyegelan yang penting, tolong janganmembongkarnya tanpa persetujuan pabrikan untuk menghindari kecelakaan.

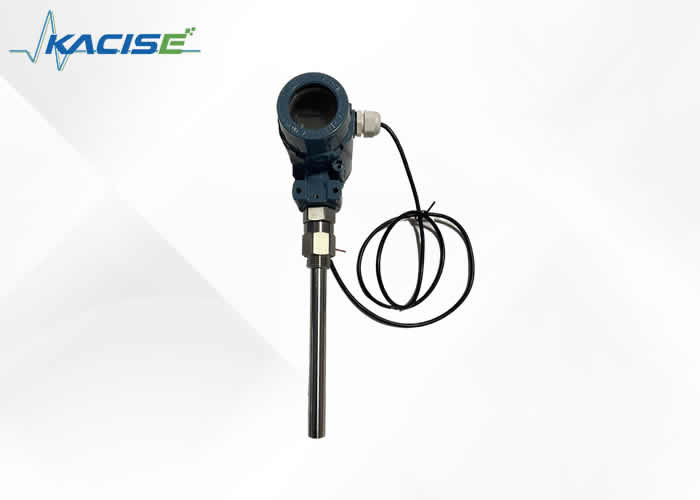

5 Tampilan
6 Kabel
KSLV606 (model tampilan) memiliki dua cara kabel: satu adalah RS485, yang lainnya adalah 4-20mA.
1) RS485
2) 4-20mA
Setelah pemasangan, ketika menggunakannya untuk pertama kalinya, pastikan untuk membuka katup fase gas terlebih dahulu, dankemudian buka katup fase cair untuk memastikan bahwa tingkat cairan tidak akan berfluktuasi dengan keras, menyebabkankesalahan pengukuran.
Selain itu, harus dipastikan bahwa sendi kabel penghubung bersentuhan dengan baik dananti korosi. Dalam penggunaan jangka panjang, perhatikan pembuangan limbah secara teratur, sehingga menghindariakumulasi kotoran dan mempengaruhi kinerja instrumen.C-karbon cair, Baohe menara air panas, kolam limbah dan media kotor lainnya sebagai contoh, itu harusharus dijamin buang 1 sampai 2 kali seminggu, sedangkan media pembersih harus dibuang 1 sampai 2 kali seminggu.2 kali sebulan.Rumah pemancar harus dibalut erat untuk mencegah air, media korosif atau gas darimasuk, dan dilarang untuk bertabrakan dengan kekuatan eksternal dan membongkarnya oleh non-profesional.Ada tiga metode kabel umum untuk pemancar: seperti yang ditunjukkan dalam (a) (b) (c)
Seperti yang ditunjukkan pada gambar di atas, ada tiga metode kabel untuk pemancar instrumen pengukuran dan kontrol tingkat cairan.Gambar (a) menunjukkan diagram kabel pemancar langsung dan meter tampilan digitalGambar b menunjukkan diagram kabel pemancar dan sistem kontrol DCS. Sistem kontrol memasok 24V dan terhubung ke pemancar.Gambar (c) menunjukkan diagram koneksi pemancar yang didukung oleh penghalang keselamatanPengguna dapat merujuk ke tiga metode kabel di atas selama instalasi.
