Name: KLD800 Series 80G Radar Level Gauge PTFE Antenna Size Small Blind Spot
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD801
Price: 1,000.00 USD
Availability: InStock

Rumah > Produk > Fluid Level Meter >

KLD800 Series 80G Radar Level Gauge PTFE Antenna Size Small Blind Spot

80G Radar Level Gauge

PTFE Antenna Radar Level Gauge

Small Blind Spot Radar Tank Gauge

Tempat asal:

Cina

Nama merek:

KACISE

Sertifikasi:

Model Number:

KLD801

Hubungi Kami

Minta Kutipan

Rincian produk

Medium:

refer to detailed description

Measuring range:

0.05m～10/20/30/60/100m

Process connection:

refer to detailed description

Process temperature:

-40～220℃

Process pressure:

-0.1～2.5 MPa

Antenna size:

32/34/76mm lens antenna

Antenna material:

PTFE

Accuracy:

±1/±5mm

Protection class:

IP67

Center frequency:

123GHz/80GHz

Launch angle:

3°/2°

Power supply:

Two-wire /DC24V

Casing:

aluminum/plastic/stainless steel

Signal output:

two-wire /4...20mA/HART protocol

Menyoroti:

80G Radar Level Gauge

PTFE Antenna Radar Level Gauge

Small Blind Spot Radar Tank Gauge

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 PCS

Harga

dapat dinegosiasikan

Kemasan rincian

Setiap unit memiliki kotak individual dan semua kotak dikemas dalam paket standar atau permintaan pe

Delivery Time

5-8 work days

Payment Terms

L/C,D/A,D/P,T/T,Western Union,MoneyGram

Menyediakan kemampuan

1000 Potongan/potongan per Minggu bisa dinegosiasikan

Produk terkait

Video

Transmitter Tingkat Kapasitif yang Tahan Korosi dengan Output NPN/PNP Digunakan untuk Pemantauan Tingkat di Reaktor Laboratorium

Dapatkan Harga Terbaik

Video

KLD800 Series 80G Radar Level Gauge PTFE Antenna Size Small Blind Spot

Dapatkan Harga Terbaik

Video

0.1m~3m Capacitive Water Level Sensor High Performance And Wide Range

Dapatkan Harga Terbaik

1m Liquid Tank Level Sensor IP67 Fluid Level Meter RS485 Output

Dapatkan Harga Terbaik

Hubungi Kami

86--17719566736

Hubungi Sekarang

Deskripsi Produk

KLD800 Series 80G Radar Level Gauge PTFE Ukuran Antenna Titik Buta Kecil

Atribut Produk

Atribut	Nilai
Sedang	merujuk pada deskripsi rinci
Jangkauan pengukuran	0.05m10/20/30/60/100m
Sambungan proses	merujuk pada deskripsi rinci
Suhu proses	-40 ̊220°C
Tekanan proses	-0,1 ∼2,5 MPa
Ukuran antena	32/34/76mm antena lensa
Bahan antena	PTFE
Keakuratan	±1/±5mm
Kelas perlindungan	IP67
Frekuensi pusat	123 GHz/80 GHz
Sudut peluncuran	3°/2°
Sumber daya listrik	Dua kabel / DC24V
Casing	aluminium/plastik/baja tahan karat
Output sinyal	protokol dua kabel /4...20mA/HART

Deskripsi Produk

Radar level gauge seri KLD-80G adalah 80G frekuensi ultra-tinggi, radar gelombang milimeter dengan akurasi pengukuran hingga ± 2 mm dan zona buta minimal 0,05m. Desain antena lensa,sudut balok yang lebih kecil, lebih cocok untuk kondisi kerja yang kompleks seperti tangki berdiameter kecil dan mengoleskan gulungan di dalam tangki.

Dengan penetrasi yang lebih kuat dan beberapa mode pengukuran,berbagai antena dapat dipilih sesuai dengan industri dan tambang yang berbeda untuk memastikan bahwa radar juga dapat mengukur stabil dan akurat di bawah kondisi yang kompleks seperti suhu tinggi, tekanan tinggi dan debu tinggi.

Pengukur tingkat radar 80g frekuensi tinggi memiliki keuntungan pemeliharaan rendah, kinerja tinggi, presisi tinggi, keandalan tinggi, dan umur panjang.Dibandingkan dengan instrumen kontak seperti kapasitor dan berat, ia memiliki keuntungan yang tak tertandingi.

Fitur Utama

Radar gelombang milimeter, akurasi pengukuran dapat mencapai ± 2 mm, dan zona buta pengukuran minimum adalah 0,05 m.
Ukuran antena yang lebih kecil memuaskan pengukuran kondisi kerja yang lebih banyak.
Berbagai antena lensa, sudut peluncuran yang lebih kecil, energi yang lebih terkonsentrasi, sinyal gema yang lebih kuat.
Ini memiliki penetrasi yang lebih kuat dan dapat digunakan secara normal dalam kasus adhesi dan kondensasi.
Rentang sinyal dinamis lebih besar, dan pengukuran media konstanta dielektrik rendah lebih stabil.
Multiple mode pengukuran, respon radar dalam mode pengukuran cepat.

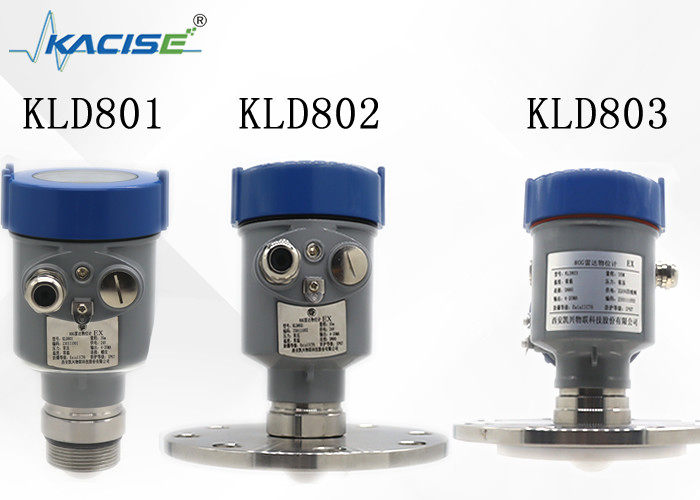

Spesifikasi Model

KLD801

Sedeng:cair, tidak korosif

Jangkauan pengukuran:0.05m10/20/30/60/100m

Sambungan proses:G11⁄2A / 11⁄2NPT benang / flange ≥ DN40

Suhu proses:-40 ∼80°C

Tekanan proses:-0,1 ∼0,3 MPa

Ukuran antena:32mm antena lensa

Bahan antena:PTFE

Keakuratan:± 1 mm

Kelas perlindungan:IP67

Frekuensi pusat:123GHz

Sudut peluncuran:3°

Sumber daya listrik:Dua kabel / DC24V

Casing:aluminium/plastik/baja tahan karat

Keluar sinyal:protokol dua kabel /4...20mA/HART

KLD802

Sedeng:cairan tidak korosif, cairan yang agak korosif

Jangkauan pengukuran:0.1m~10/20/30/60/100m

Sambungan proses:Flange ≥ DN80

Suhu proses:-40~110°C

Tekanan proses:-0,1 ∼1,6 MPa

Ukuran antena:32mm antena lensa

Bahan antena:PTFE

Keakuratan:±1mm (jarak di bawah 35m) ±5mm (jarak antara 35m dan 100m)

Kelas perlindungan:IP67

Frekuensi pusat:80GHz

Sudut peluncuran:3°

Sumber daya listrik:dua kabel /DC24V

Casing:aluminium/baja tahan karat

Keluar sinyal:protokol dua kabel /4...20mA/HART

KLD803

Sedeng:Cairan korosif kuat, uap, busa

Jangkauan pengukuran:0.1m10/20/30/60/100m

Sambungan proses:Flange ≥ DN50

Suhu proses:-40 ̊130°C

Tekanan proses:-0,1 ∼2,5MPa

Ukuran antena:Anten lensa 34mm

Bahan antena:PTFE

Keakuratan:±1mm (jarak di bawah 35m) ±5mm (jarak antara 35m dan 100m)

Kelas perlindungan:IP67

Frekuensi pusat:80GHz

Sudut peluncuran:3°

Sumber daya listrik:dua kabel /DC24V

Casing:aluminium/baja tahan karat

Keluar sinyal:protokol dua kabel /4...20mA/HART

KLD804

Sedeng:Cairan korosif kuat, uap, busa

Jangkauan pengukuran:0.1m~10/20/30/60/100m

Sambungan proses:Flange ≥ DN50

Suhu proses:-40 ̊130°C

Tekanan proses:-0,1 ∼1,0 MPa

Ukuran antena:Antena lensa 76mm

Bahan antena:PTFE

Keakuratan:± 1 mm

Kelas perlindungan:IP67

Frekuensi pusat:80GHz

Sudut peluncuran:2°

Sumber daya listrik:dua kabel /DC24V

Casing:aluminium/plastik/baja tahan karat

Keluar sinyal:protokol dua kabel /4...20mA/HART

KLD805

Sedeng:Cairan korosif yang kuat, uap, busa, suhu tinggi dan tekanan tinggi

Jangkauan pengukuran:0.1m~10/20/30/60/100m

Sambungan proses:Flange ≥ DN80

Suhu proses:-40 ∼200°C

Tekanan proses:-0,1 ∼2,5MPa

Ukuran antena:Antena lensa 76mm

Bahan antena:PTFE/pengisi keseluruhan

Keakuratan:± 1 mm

Kelas perlindungan:IP67

Frekuensi pusat:80GHz

Sudut peluncuran:3°

Sumber daya listrik:dua kabel /DC24V

Casing:aluminium / plastik / stainless steel

Keluar sinyal:protokol dua kabel /4...20mA/HART

KLD806

Sedeng:padat, wadah penyimpanan, wadah proses, aplikasi debu yang kuat

Jangkauan pengukuran:0.3m~10/20/30/60/100m

Sambungan proses:Flange ≥ DN100

Suhu proses:-40~110°C

Tekanan proses:-0,1 ∼0,3 MPa

Ukuran antena:Antena lensa 76mm (opsional)

Bahan antena:PTFE

Keakuratan:± 5 mm

Kelas perlindungan:IP67

Frekuensi pusat:80GHz

Sudut peluncuran:3°

Sumber daya listrik:dua kabel /DC24V

Casing:aluminium/plastik/baja tahan karat

Keluar sinyal:protokol dua kabel /4...20mA/HART

Diagram Koneksi Instalasi

Ketinggian spool instalasi maksimum H max tergantung pada diameter spool instalasi D dan ukuran sudut peluncuran produk.

KLD801/02

KLD803/KLD804/KLD805A

KLD806

Sumber Daya

Jenis	Deskripsi
(4 ¢ 20) mA/HART ((2 kabel)	Sumber daya dan sinyal arus keluar berbagi kabel berlapis dua inti. Silakan lihat data teknis untuk rentang tegangan pasokan tertentu.
(4 ¢ 20) mA ((4 kawat/6 kawat)	Sumber daya listrik harus dipenuhi secara terpisah,dan kabel berlapis empat inti digunakan untuk catu daya dan sinyal arus (sinyal arus dan antarmuka RS485 dapat keluar pada saat yang sama, dan kabel terlindung enam inti diperlukan untuk output simultan).
RS485/Modbus	Sumber daya listrik perlu didukung secara terpisah, dan kabel berlapis empat inti digunakan untuk pasokan daya dan sinyal digital. (Sinyal arus dan antarmuka RS485 dapat di output pada saat yang sama,dan kabel berlapis enam inti diperlukan untuk output bersamaan).

Diagram Koneksi

Panduan Keamanan

Harap ikuti persyaratan peraturan instalasi listrik setempat!

Semua operasi pada komponen listrik instrumen harus diselesaikan oleh para profesional yang telah menerima pelatihan formal.

Silahkan periksa nama alat untuk memastikan spesifikasi produk memenuhi kebutuhan Anda.Harap pastikan bahwa tegangan catu daya konsisten dengan persyaratan pada pelat nama instrumen.

Tingkat Perlindungan

Instrumen ini sepenuhnya memenuhi persyaratan kelas perlindungan IP66/67, harap pastikan kedap air kepala penyegelan kabel.

Cara memastikan bahwa instalasi memenuhi persyaratan IP67:

Pastikan kepala penyegelan tidak rusak.
Pastikan kabel tidak rusak.
Harap pastikan kabel yang digunakan memenuhi persyaratan peraturan koneksi listrik.
Sebelum memasuki antarmuka listrik, lenturkan kabel ke bawah untuk memastikan bahwa air tidak akan mengalir ke rumah.
Tolong kencangkan kelenjar kabel.
Silakan colokkan antarmuka listrik yang tidak digunakan dengan colokan buta.

Dimensi Casing

Satuan dalam mm:
