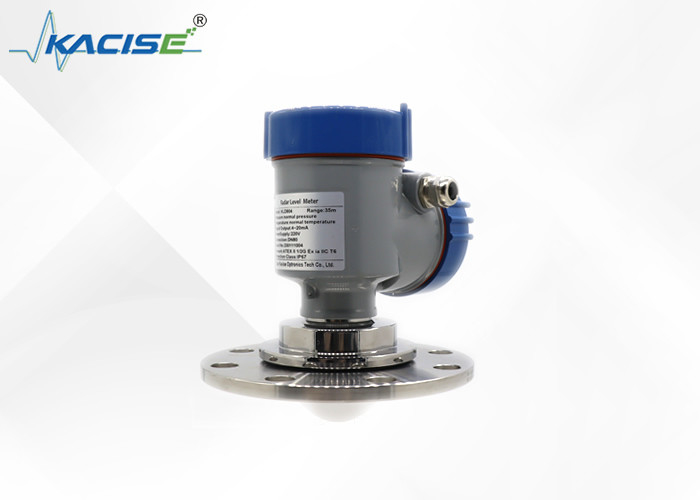

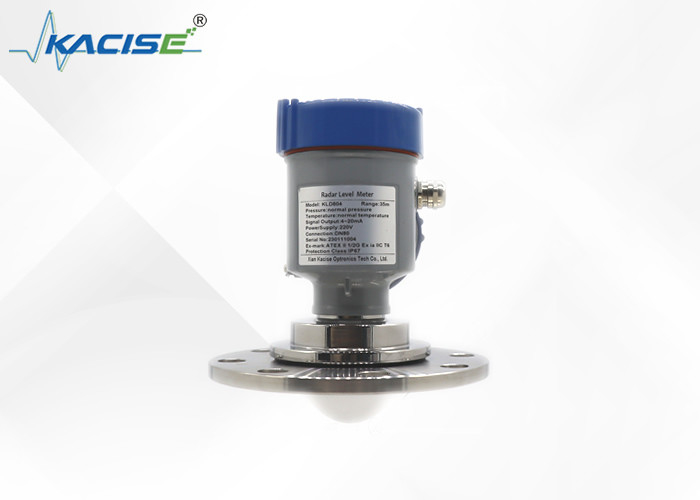

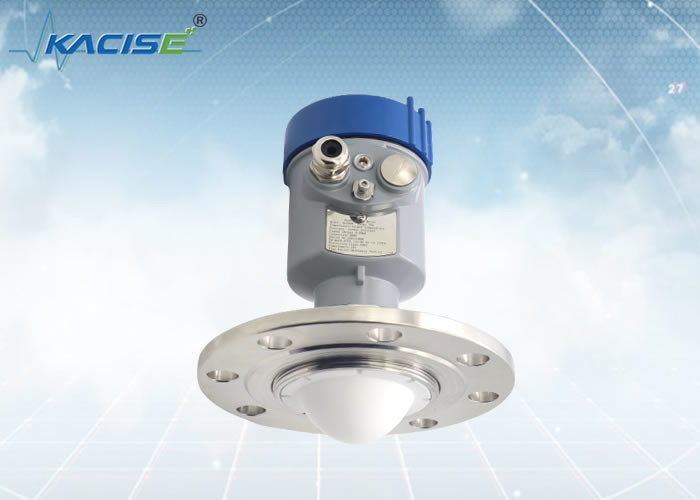

KLD804 80ghz Radar Transmitter Tingkat Cairan Tangki Penyimpanan Limbah Radar Sensor Tingkat Cairan

KLD804 80ghz Radar Transmitter Tingkat Cairan Tangki Penyimpanan Limbah Radar Sensor Tingkat Cairan

Pengantar

KLD804 80GHz Radar Liquid Level Transmitter adalah perangkat yang sangat efisien.Mengoperasikan dengan catu daya 15 - 28VDC, menggunakan teknologi radar 80GHz untuk mengukur tingkat cairan dengan tepat, memberikan data yang akurat dan dapat diandalkan untuk operasi industri.

Fitur

Kondisi kerja di tempat kerja

Perangkat yang diuji adalah evaporator halus, yang menguap isi air dalam media untuk mendapatkan etanol dengan kemurnian yang lebih tinggi, aduk multi-lapisan, dan busa 5-6 cm.
Catatan: Instrumen tingkat cairan yang digunakan sebelumnya adalah pemancar tekanan diferensial flange ganda, dan efek pengukuran tidak memuaskan.

Proses pengukuran
Ini adalah perbaikan dari skema pengukuran karena port instalasi reaktor terbatas dan port instalasi miring dan tidak vertikal,pengukur tingkat radar harus dipasang secara vertikal di bagian atas untuk mencapai hasil pengukuran terbaik.Pada pemasangan awal, meskipun dipasang secara diagonal, pengukur tingkat radar 80G FM memiliki sudut peluncuran yang relatif kecil, dan sinyal tidak terpengaruh oleh bilah yang berputar.Setelah debugging, tingkat dapat diukur.

Dimensi Casing

Satuan dalam mm:

Metode pemasangan

Pemasangan Flange

Bila menggunakan instalasi flange, jarak minimum antara instrumen dan dinding tangki harus 200mm.

• Datum plane
• pusat wadah atau sumbu simetri

Instalasi Angkat

Catatan: Silakan hindari getaran, gangguan elektromagnetik yang kuat dan beban selama pemasangan.

Metode kesalahan keselarasan:
1. Kalibrasi on-line: peralatan proses di lokasi perlu menghentikan produksi;
2Kalibrasi titik referensi: pengaturan skala penuh;
3Kalibrasi komputer bagian atas: resistor 250Ω, konverter Hart, antarmuka USB diperlukan.

Hasil pengukuran dan analisis
Setelah pengujian di tempat, pemancar tingkat radar 80Ghz yang dimodulasi frekuensi DCRD1000B4 berhasil diterapkan pada pengukuran tingkat larutan etanol di evaporator,yang mengatasi pengaruh uap, busa, dan mengalihkan pada pengukuran, dan mencapai efek pengukuran yang memuaskan bagi pengguna.

Xi'an Kacise Optronics Tech Co., Ltd menganggap dirinya sebagai penyedia solusi dan produsen. Kami menawarkan fleksibilitas maksimum dan penawaran biaya yang dioptimalkan untuk pelanggan OEM kami.

Apa yang bisa kami berikan:
Berbagai termasuk versi shell yang disesuaikan / warna, jenis benang ((G-Thread / NPT Thread), Perangkat Lunak yang disesuaikan, cetakan, manual dan katalog.Modul radar sudah tersedia..
