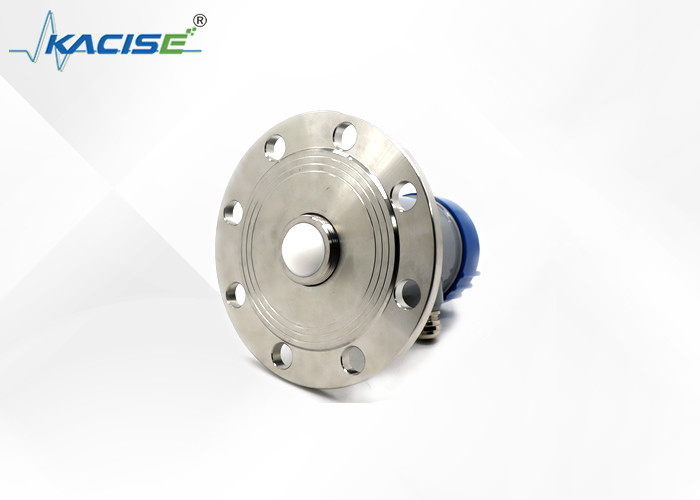

KLD802 Non Contact FMCW OEM RS485 Radar Level Gauge For Slurry Storage Tank

KLD802 Non Contact FMCW OEM RS485 Radar Level Gauge Untuk Tangki Penyimpanan Limbah


KLD802 80G radar level gauge mengadopsi frekuensi modulasi gelombang terus menerus (FMCW) teknologi. antena memancarkan frekuensi tinggi sinyal radar FM, dan frekuensi sinyal radar meningkat secara linier.Sinyal radar yang dikirim diterima oleh antena yang sama setelah dipantulkan oleh media pengukuran.perbedaan frekuensi antara frekuensi sinyal yang dikirimkan dan frekuensi sinyal yang diterima proporsional dengan jarak yang diukur. Sinyal perbedaan frekuensi yang dikumpulkan mengalami transformasi Fourier cepat (FFT) untuk mendapatkan spektrum gema yang dipantulkan,dan jarak ke target yang akan diukur dihitung berdasarkan ini.

1Dimensi produk






2Prinsip Kerja

Anten radar mengirimkan pulsa gelombang mikro sempit yang akan dipantulkan kembali ketika mencapai permukaan media yang diuji dan kemudian diterima kembali oleh sistem antena.Sinyal harus dikirim ke sirkuit listrik dan kemudian dikonversi menjadi sinyal tingkatKarena kecepatan transmisi gelombang mikro sangat cepat, waktu yang digunakan untuk transmisi gelombang mikro ke permukaan media yang diuji dan kemudian dipantulkan kembali hampir 0.

Aku tidak tahu.
3. Fitur teknis

Radar gelombang milimeter, akurasi pengukuran dapat mencapai ± 2 mm, dan zona buta pengukuran minimum adalah 0,05 m.
Ukuran antena yang lebih kecil memuaskan pengukuran kondisi kerja yang lebih banyak.
Berbagai antena lensa, sudut peluncuran yang lebih kecil, energi yang lebih terkonsentrasi, sinyal gema yang lebih kuat, dan keandalan yang lebih tinggi daripada produk radar lainnya dalam kondisi industri dan pertambangan yang sama.
Ini memiliki penetrasi yang lebih kuat dan dapat digunakan secara normal dalam kasus adhesi dan kondensasi.
Rentang sinyal dinamis lebih besar, dan pengukuran media konstanta dielektrik rendah lebih stabil.
¢ Multiple mode pengukuran, respon radar dalam mode pengukuran cepat

4Spesifikasi Teknis dan Pilihan Model

5. Persyaratan Instalasi
Saat memasang instrumen, hindari menginstalnya di atas inlet material, dan cobalah untuk menghindari berbagai benda yang mempengaruhi sinyal, seperti menggerakkan dayung, dll.


6. Koneksi Listrik

Sumber Daya
(4 ¢ 20) mA/HART ((2 kabel)
Sumber daya dan sinyal arus keluar berbagi kabel berlapis dua inti. Silakan lihat data teknis untuk rentang tegangan pasokan tertentu.
(4 ¢ 20) mA ((4 kawat/6 kawat)
Sumber daya listrik harus dipenuhi secara terpisah,dan kabel berlapis empat inti digunakan untuk catu daya dan sinyal arus (sinyal arus dan antarmuka RS485 dapat keluar pada saat yang sama, dan kabel terlindung enam inti diperlukan untuk output simultan).
RS485/Modbus
Sumber daya listrik harus didukung secara terpisah, dan kabel berlapis empat inti digunakan untuk pasokan daya dan sinyal digital. (Sinyal arus dan antarmuka RS485 dapat dikeluarkan pada saat yang sama,dan kabel berlapis enam inti diperlukan untuk output bersamaan).

7. Koneksi

8.Panduan Keamanan

Silakan ikuti persyaratan peraturan instalasi listrik setempat! Ikuti peraturan lokal untuk kesehatan dan keselamatan personel.Semua operasi pada komponen listrik instrumen harus diselesaikan oleh para profesional yang telah menerima pelatihan formal. Silakan periksa nama alat untuk memastikan bahwa spesifikasi produk memenuhi kebutuhan Anda.Harap pastikan bahwa tegangan catu daya konsisten dengan persyaratan pada pelat nama instrumen.

9Tingkat Perlindungan

Instrumen ini sepenuhnya memenuhi persyaratan kelas perlindungan IP66/67, pastikan kedap air kepala penyegelan kabel. Seperti yang ditunjukkan di bawah ini:

Cara memastikan bahwa instalasi memenuhi persyaratan IP67:
Pastikan kepala penyegelan tidak rusak.
Pastikan kabel tidak rusak.
Harap pastikan kabel yang digunakan memenuhi persyaratan peraturan koneksi listrik.
Sebelum memasuki antarmuka listrik, membungkuk kabel ke bawah untuk memastikan bahwa air tidak akan mengalir ke rumah, lihat 1
Tolong kenakan kelenjar kabel, lihat 2
Silahkan colokkan antarmuka listrik yang tidak digunakan dengan colokan buta, lihat 3

10.Linearitas sensor

Sudut balok
Sudut sinar adalah sudut sinar di mana kepadatan energi gelombang radar mencapai setengah dari nilai maksimumnya (3dB lebar).Gelombang mikro memancarkan sinyal di luar rentang sinar dan dapat dipantulkan oleh benda yang mengganggu.





Semakin besar ukuran antena dan semakin kecil sudut sinar α, semakin sedikit gema interferensi yang akan dihasilkan.
Untuk pengukuran yang lebih akurat, hindari memasang perangkat internal (seperti saklar batas, sensor suhu, dasar, cincin vakum, kumparan pemanas, baffle, dll.)) dalam kisaran sinar sinyal.

Pameran produk seri KLD800
