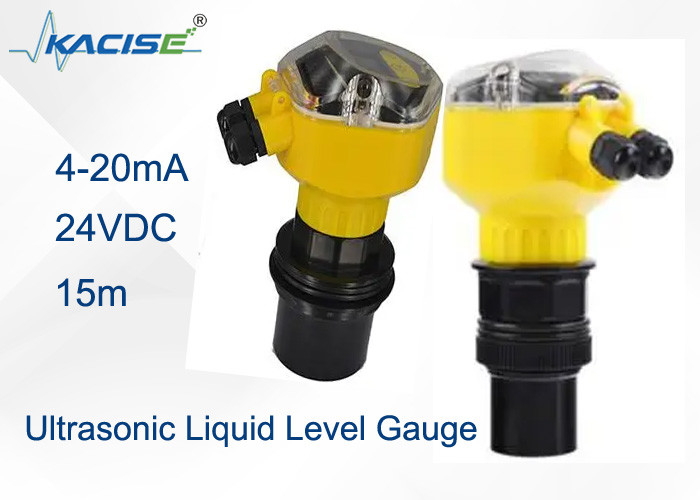

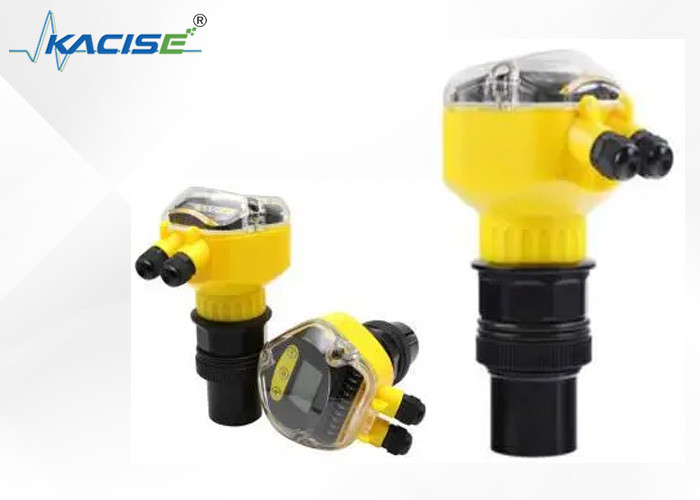

RS485 ultrasonometer tingkat 24V Pengukuran jarak tingkat minyak

RS485 ultrasonometer tingkat 24V Pengukuran jarak tingkat minyak

RS485 Ultrasonic Liquid Level Gauge

24V Oil Level Gauge

Integrated Ultrasonic Level Meter

Tempat asal:

Cina

Nama merek:

KACISE

Sertifikasi:

CE

Model Number:

KUM-A

Hubungi Kami
Minta Kutipan
Rincian produk
Jenis Produk:
Terintegrasi
Sumber daya listrik:
24 VDC Opsional: 220V AC+15% 50Hz
Tampilan:
Tampilan Led Bahasa Inggris
Pemeriksaan Kabel:
Tidak.
Hasil digital:
RS485
Resolusi:
3mm atau 0,1%
Nama produk:
Pengukur Level Ultrasonik Terintegrasi Digital Pengukuran Level Sensor Level Non-Kontak Digunakan da
Berlaku:
Padat Cair
Menyoroti:

RS485 Ultrasonic Liquid Level Gauge

,

24V Oil Level Gauge

,

Integrated Ultrasonic Level Meter

Syarat Pembayaran & Pengiriman
Kuantitas min Order
1 PCS
Harga
USD157 to USD610 per pc
Kemasan rincian
Setiap unit memiliki kotak individual dan semua kotak dikemas dalam paket standar atau permintaan pe
Waktu pengiriman
5-8 hari kerja
Payment Terms
T/T, Western Union, MoneyGram
Menyediakan kemampuan
1000 Potongan/potongan per Minggu bisa dinegosiasikan
Deskripsi Produk

RS485 ultrasonometer tingkat 24V Pengukuran jarak tingkat minyak

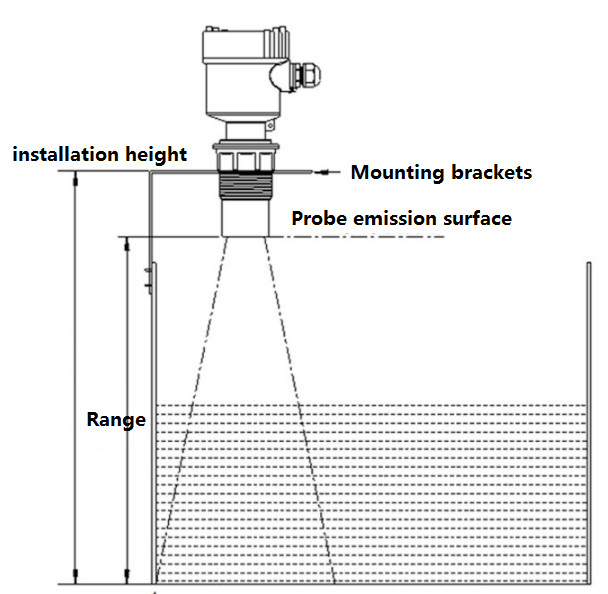

Catatan: Informasi rentang sangat penting

RS485 Ultrasonic Liquid Level Gauge berdiri sebagai puncak inovasi teknologi.Dengan memanfaatkan protokol komunikasi RS485, ia merampingkan transfer data dan integrasi yang mulus. pembacaan yang dapat diandalkan dan tepat sangat diperlukan untuk industri yang terlibat dalam aspek-aspek kritis penyimpanan dan pengelolaan minyak,memastikan operasi yang lancar dan peningkatan produktivitas.

Spesifikasi teknis:

  • Non-kontak, dapat digunakan dalam berbagai aplikasi;
  • Berbagai jenis probe tersedia untuk memenuhi persyaratan berbagai aplikasi.
  • Keakuratan tinggi: 0,5%, 1%
  • Tampilan LED bahasa Inggris

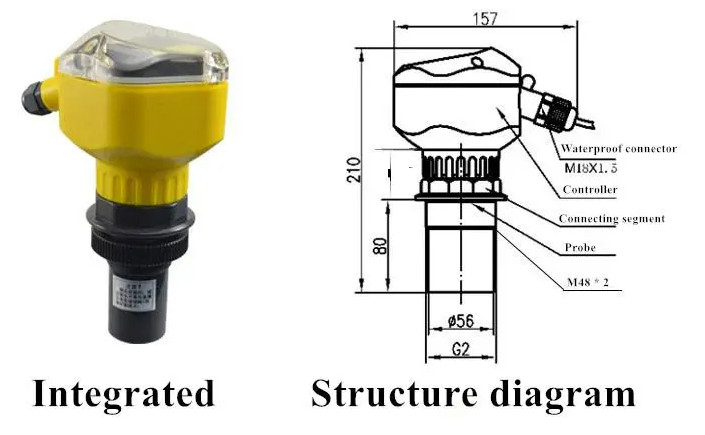

Struktur:



RS485 ultrasonometer tingkat 24V Pengukuran jarak tingkat minyak 0



Spesifikasi teknis:

Parameter Jenis kompak Pembagian jenis
Jangkauan 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m
Keakuratan 00,5% ~ 1%
Resolusi 3mm atau 0,1% ((Yang lebih besar adalah efektif)
Tampilan LCD bahasa Inggris LCD bahasa Inggris
Output analog

4 kabel 4 ′′ 20mA/510Ω beban

2kawat 4?? 20mA/250Ω beban

4 ′ 20mA/510Ω beban
Output Relay 2 arah AC 250V/5A atau DC 30V/5A, dapat diprogram ((opsional) 2 atau 4 arah AC 250V/ (NO:10A,NC:6A) atau DC 24V/ 10A, dapat diprogram (opsional)
Sumber Daya

24VDC (default)

220V AC+15%@50Hz

12VDC

Baterai

24VDC 120mA (default)

220V AC+15%@50Hz

12VDC

Baterai

Suhu Lingkungan

Instrumen tampilan -20 ̊+60°C,

Transduser - 20°C + 80°C

Instrumen tampilan -20+60°C,

Transduser - 20°C + 80°C

Komunikasi RS485, RS232 (opsional)
PRotocol Modbus-RTU
Perlindungan Instrumen tampilan IP66,transduser IP68
Kabel Transduser Tidak ada

Standar 10m

Max. 100m dapat dipesan (ketika tanpa gangguan elektromagnetik)

Pemasangan Transduser Menurut kisaran dan transduser Menurut kisaran dan transduser
Konsumsi Daya

Kekuatan spesifik tipe split adalah sebagai berikut:

Dengan output mA saja, 1,5W/24V (standar);

Dengan output RS485 saja, 0,9W/24V (opsional);

dengan output RS485 dan mA, 1,6W/24V (opsional);

Tambahkan dua relay, daya meningkat sebesar 0,8W/24V (opsional);

Kekuatan tipe split 220VAC adalah 5W/220VAC.



Kekuatan spesifik dari instrumen empat kawat kompak adalah sebagai berikut:

Dengan output mA saja, 1W/24V (standar);

Dengan output RS485 saja, 0,6W/24V (opsional);

dengan output RS485 dan mA, 1,1W/24V (opsional);

Tambahkan dua relay, daya meningkat sebesar 1W/24V (opsional);

Kekuatan instrumen empat kawat kompak 220VAC adalah 5W/220VAC.



Daya output instrumen kompak dua kawat 24V dan nilai arus output instrumen terkait: (4mA/0.096W-20mA/0.48W)

Pemilihan Model:

KUM-A
  Jangkauan pengukuran
A 5m
B 10m
C 15m
D 20m
E 30m
F 40m
G 50m
H 60m
  Sinyal output
A 4-20mA
  Keakuratan
0.5 00,5%
1.0 1%
  Sumber Daya
A 24Vdc
B 11 ~ 30Vdc
  Jenis probe
A PVDF
B Paduan aluminium
C ABS
D Baja tahan karat 316L
E Teflon
F Paduan titanium



Aplikasi dan Instalasi:



  • Pengukuran jarak
  • Pengukuran kedalaman



RS485 ultrasonometer tingkat 24V Pengukuran jarak tingkat minyak 1

RS485 ultrasonometer tingkat 24V Pengukuran jarak tingkat minyak 2

RS485 ultrasonometer tingkat 24V Pengukuran jarak tingkat minyak 3



Panduan masalah dan solusi umum selama pemasangan



Deskripsi kesalahan

penyebab masalah

Solusi

Meter tidak ditampilkan, tidak bekerja

Sumber daya yang salah kabel yang salah

Periksa apakah catu daya DC24v benar Periksa apakah kabel yang benar

Instrumen memiliki tampilan, tidak bekerja

1. pengukur tingkat tidak sejajar dengan tingkat cairan atau tingkat bahan
2. Tingkat cairan berfluktuasi sangat
3Permukaan material sangat tidak rata.
4. Permukaan cair memiliki lapisan busa yang lebih tebal
5. Bagian bawah wadah tidak rata setelah cairan dikosongkan dan bahan dikosongkan
6Di luar rentang pengukuran

1. Sesuaikan arah keselarasan pengukur tingkat, dan menggunakan tingkat alkohol untuk kalibrasi dan menambahkan tabung plastik ke wadah
2. Gunakan pengukur tingkat dengan rentang yang lebih besar
3. Gunakan alat pengukur tingkat dengan rentang yang lebih besar atau metode pengukuran lainnya
4. Secara alami melanjutkan pekerjaan setelah menambahkan cairan atau bahan
5. Gunakan pengukur tingkat dengan rentang yang lebih besar

Tampilan instrumen tidak stabil atau nilai yang diukur memiliki penyimpangan besar

1. tingkat material memasuki titik buta
2. Nilai pengukuran jarak lebih besar dari ketinggian instalasi
3Ada gangguan elektromagnetik yang kuat.
4. Objek yang memblokir gelombang suara
5. Sebuah flange logam disiapkan pada level meter
6. permukaan pemancar atau sisi dari probe bersentuhan dengan logam

1. Tingkatkan level meter atau mencegah tingkat yang terlalu tinggi
2. Mengubah ketinggian instalasi ke nilai yang benar
3Instrumen harus dihubungkan ke tanah, dan melindungi pengukur tingkat
4. Mengubah posisi instalasi atau menambahkan pipa plastik
5- Berubah ke flanges plastik.
6. Gunakan bantalan karet untuk mengisolasi dari logam





Untuk kontainer dengan port instalasi atau probe yang ditempatkan di pipa bulat, panjang sambungan flange dari kontainer gauge level tipe 4m, 6m dan 8m harus kurang dari 400mm,dan panjang kontainer 12m level gauge harus kurang dari 400mm.
150mm, 15m, 20m, 30m tingkat sensor probe harus menonjol dari port instalasi.
