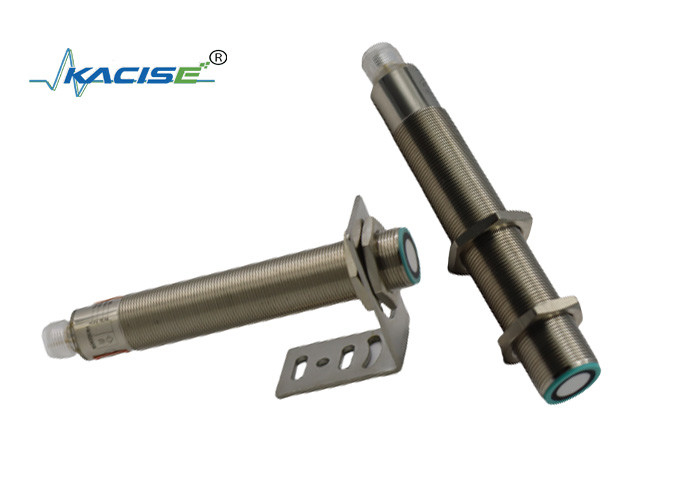

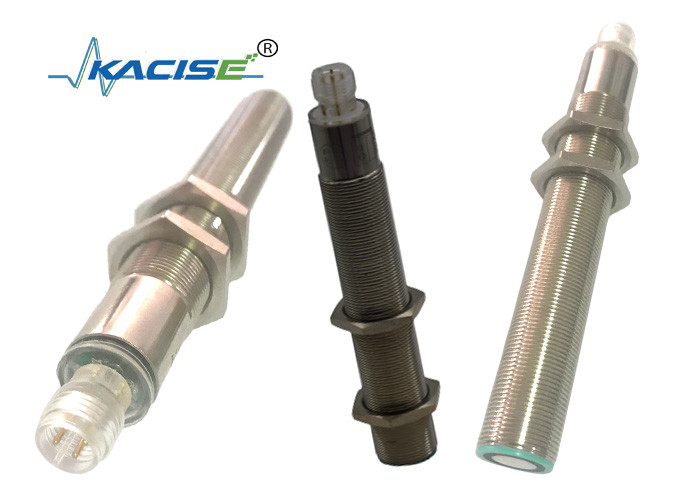

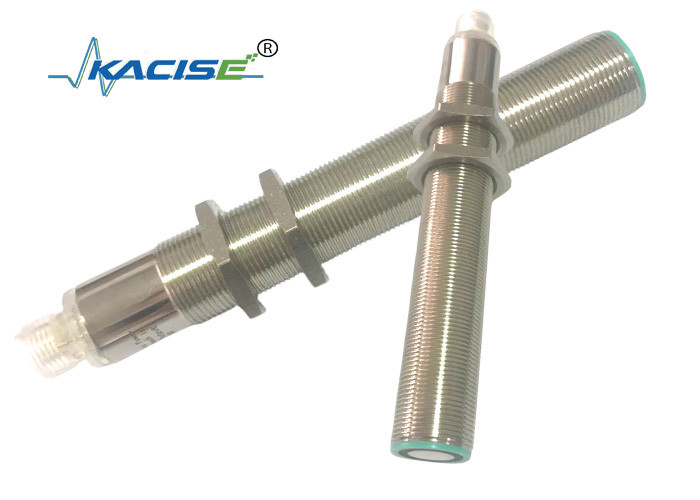

Name: 1m Liquid Tank Level Sensor IP67 Fluid Level Meter RS485 Output
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: M18 KUS1000
Price: 1,000.00 USD
Availability: InStock

Rumah > Produk > Fluid Level Meter >

1m Liquid Tank Level Sensor IP67 Fluid Level Meter RS485 Output

IP67 Water Level Sensor

1m Liquid Tank Level Sensor

50mm Ultrasonic Distance Sensor

Tempat asal:

Cina

Nama merek:

KACISE

Sertifikasi:

Model Number:

M18 KUS1000

Hubungi Kami

Minta Kutipan

1m Liquid Tank Level Sensor IP67 Fluid Level Meter RS485 Output

Rincian produk

Product:

Ultrasonic Distance Sensor

Detection Range:

50mm~1000mm

Transducer Frequency:

40KHZ

Operating Voltage:

24VDC

Limit Working Voltage:

3.6VDC~30VDC

IP grade:

IP67

Output:

RS232/RS485

Menyoroti:

IP67 Water Level Sensor

1m Liquid Tank Level Sensor

50mm Ultrasonic Distance Sensor

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 PCS

Kemasan rincian

Setiap unit memiliki kotak individual dan semua kotak dikemas dalam paket standar atau permintaan pe

Delivery Time

5-8 work days

Payment Terms

T/T,Western Union,MoneyGram

Menyediakan kemampuan

1000 Potongan/potongan per Minggu bisa dinegosiasikan

Produk terkait

Video

Transmitter Tingkat Kapasitif yang Tahan Korosi dengan Output NPN/PNP Digunakan untuk Pemantauan Tingkat di Reaktor Laboratorium

Dapatkan Harga Terbaik

Video

KLD800 Series 80G Radar Level Gauge PTFE Antenna Size Small Blind Spot

Dapatkan Harga Terbaik

Video

0.1m~3m Capacitive Water Level Sensor High Performance And Wide Range

Dapatkan Harga Terbaik

1m Liquid Tank Level Sensor IP67 Fluid Level Meter RS485 Output

Dapatkan Harga Terbaik

Hubungi Kami

86--17719566736

Hubungi Sekarang

Deskripsi Produk

Sensor Level Tangki Cairan 1m IP67 Meter Level Fluida Output RS485

Atribut Produk

Atribut	Nilai
Produk	Sensor Jarak Ultrasonik
Jangkauan Deteksi	50mm~1000mm
Frekuensi Transduser	40KHZ
Tegangan Operasi	24VDC
Tegangan Kerja Batas	3.6VDC~30VDC
Tingkat IP	IP67
Keluaran	RS232/RS485

Deskripsi Produk

Meter pengukur level cairan ultrasonik harga murah sinyal output RS485 sensor level air tangki ultrasonik

1. Parameter

Spesifikasi Umum

Jangkauan penginderaan	100... 1000 mm
Area yang tidak dapat digunakan	0 ... 100 mm
Pelat target standar	100 mm x 100 mm
Frekuensi transduser	kira-kira 220 kHz
Penundaan respons	kira-kira 50 ms

Indikator/cara pengoperasian

LED biru	power-on
LED kuning	indikasi keadaan switching berkedip: objek fungsi program terdeteksi
LED merah	merah permanen: Kesalahan Merah, berkedip: fungsi program, objek tidak terdeteksi

Spesifikasi listrik

Tegangan operasi UB	15 ... 30 V DC , riak 10 %SS
Arus suplai tanpa beban I0	≤ 45 mA

Masukan

Jenis masukan	1 masukan TEACH-IN
rentang operasi A1	-UB ... +1 V
rentang operasi A2	+6 V ...+UB
impedansi masukan	> 4.7 kΩ
Pulsa program TEACH-IN	≥ 1 s

Keluaran

Jenis keluaran	1 keluaran sakelar E4, NPN NO/NC, dapat diprogram
Arus operasi terukur Ie	200 mA , terlindungi dari hubung singkat/kelebihan beban
Pengaturan default	Titik switching A1:70mm Titik switching A2: 800mm
Penurunan tegangan	≤ 2.5 V
Akurasi pengulangan	≤1 %
Frekuensi switching f	≤ 13 Hz
Histeresis rentang H	2 % dari jarak pengoperasian yang ditetapkan
Pengaruh suhu	±1.5% dari nilai skala penuh

Kondisi sekitar

Suhu sekitar	-25…70℃(248...343K)
Suhu penyimpanan	-40…85℃(233...358K)

Spesifikasi mekanis

Koneksi	Konektor V1(M12×1),4-pin
Tingkat perlindungan	IP67
Rumah bahan	kuningan, berlapis nikel
Transduser	campuran resin epoksi/bola kaca berongga; busa poliuretan, penutup PBT

2. Dimensi

3. Definisi antarmuka dan sinyal elektronik

4. Deskripsi Fungsi Sensor

Sesuaikan parameter

Sensor ultrasonik memiliki keluaran sakelar dengan dua titik switching yang dapat diajarkan. Ini diatur dengan menerapkan tegangan suplai - UB atau + UB ke masukan TEACH-IN. Tegangan suplai harus diterapkan ke masukan TEACH-IN setidaknya selama 1 s. LED menunjukkan apakah sensor telah mengenali target selama prosedur TEACH-IN. Titik switching A1 diajarkan dengan - UB, A2 dengan +UB. Delapan fungsi keluaran yang berbeda dapat diatur.

Titik switching, Mengatur jarak hanya setelah menyala. Jam internal dapat memastikan tidak dapat diubah setelah 5 menit saat menyala. Jika ingin mengubah titik switching, pengguna hanya dapat mengatur jarak yang diminta setelah memulai ulang daya.

Mode jendela TEACH-IN, fungsi biasanya terbuka

Atur target ke titik switching dekat
TEACH-IN titik switching A1 dengan - UB
Atur target ke titik switching jauh
TEACH-IN titik switching A2 dengan + UB

Mode jendela TEACH-IN, fungsi biasanya tertutup

Atur target ke titik switching jauh
TEACH-IN titik switching A2 dengan - UB
Atur target ke titik switching dekat
TEACH-IN titik switching A1 dengan + UB

TEACH-IN titik switching, fungsi biasanya terbuka

Atur target ke titik switching dekat
TEACH-IN titik switching A1 dengan - UB
Tutup sensor dengan tangan atau singkirkan semua objek dari jangkauan penginderaan
TEACH-IN titik switching A2 dengan + UB

TEACH-IN titik switching, fungsi biasanya tertutup

Tutup sensor dengan tangan atau singkirkan semua objek dari jangkauan penginderaan
TEACH-IN titik switching A2 dengan - UB
Atur target ke titik switching dekat
TEACH-IN titik switching A1 dengan + UB

Interval histeresis besar TEAC-IN, mode biasanya terbuka

Atur target ke titik switching dekat
TEACH-IN titik switching A1 dengan + UB
Atur target ke titik switching jauh
TEACH-IN titik switching A2 dengan - UB

Interval histeresis besar TEAC-IN, mode biasanya tertutup

Atur target ke titik switching jauh
TEACH-IN titik switching A2 dengan + UB
Atur target ke titik switching dekat
TEACH-IN titik switching A1 dengan - UB

Deteksi keberadaan objek TEACH-IN mode biasanya terbuka

Tutup sensor dengan tangan atau singkirkan semua objek dari jangkauan penginderaan
TEACH-IN titik switching A2 dengan - UB
Tutup sensor dengan tangan atau singkirkan semua objek dari jangkauan penginderaan
TEACH-IN titik switching A2 dengan + UB

Deteksi keberadaan objek TEACH-IN mode biasanya tertutup

Tutup sensor dengan tangan atau singkirkan semua objek dari jangkauan penginderaan
TEACH-IN titik switching A2 dengan +UB
Tutup sensor dengan tangan atau singkirkan semua objek dari jangkauan penginderaan
TEACH-IN titik switching A2 dengan -UB

Pengaturan default titik switching

A1=rentang buta, A2=jarak nominal

Tampilan LED

Menampilkan tergantung pada mode pengoperasian	LED merah	LED kuning
TEACH-IN titik switching Objek terdeteksi Tidak ada objek yang terdeteksi Objek tidak pasti(TEACH-IN tidak valid)	mati berkedip Aktif	berkedip mati mati
Operasi normal	mati	Keadaan switching
Kesalahan	aktif	Keadaan sebelumnya

5. Kondisi pemasangan

Jika sensor dipasang pada suhu lingkungan di bawah 0℃, Seharusnya melakukan dengan baik pada tindakan perlindungan. Jika memasang sensor secara langsung di lubang tembus menggunakan mur baja, harus dipasang di tengah ulir rumah.

6. Pengiriman & pembayaran
