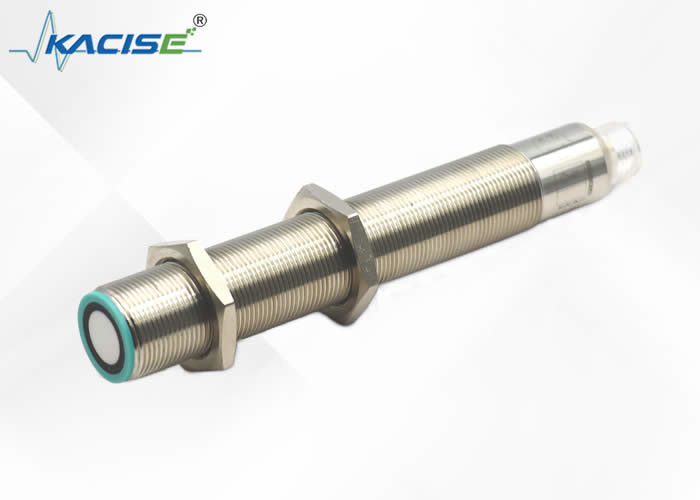

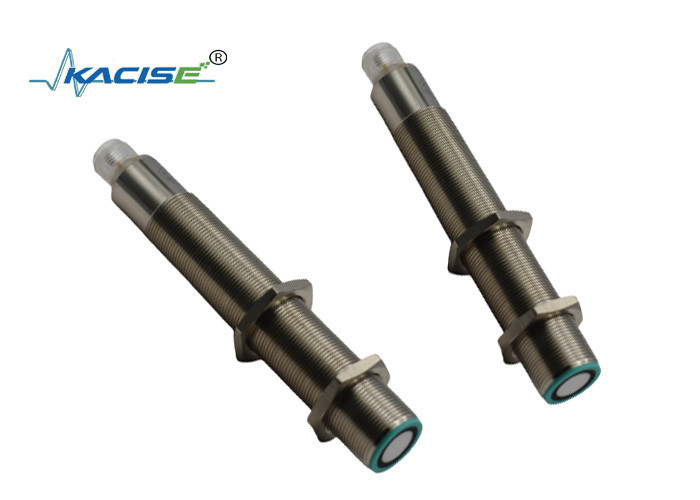

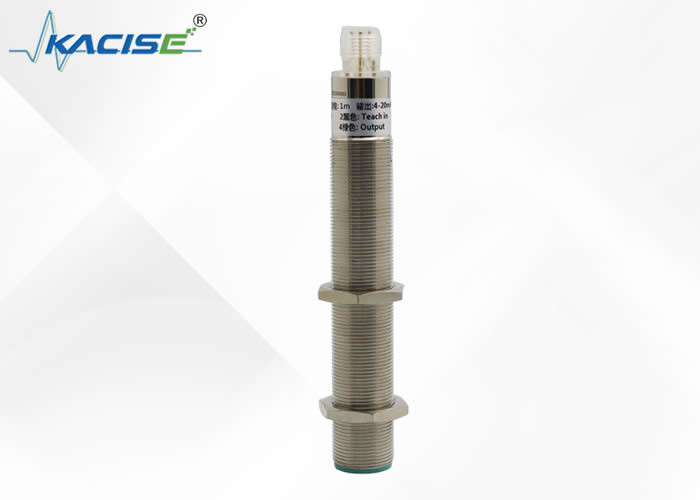

RS232 Output Sinyal harga rendah ultrasonik liquid level meter gauge ultrasonik tank sensor tingkat air
1. Ayahrakueter
Umumspecinikucingakuons
| Jangkauan sensing |
100... 1000 mm |
| Area yang tidak dapat digunakan |
0... 100 mm |
| Plat sasaran standar |
100 mm x 100 mm |
| Frekuensi transduser |
sekitar 220 kHz |
| Penundaan respon |
sekitar 50 ms |
Indakucatorang/operaTingmetahun
| LED biru |
power-on |
|
LED kuning
|
indikasi keadaan switching
berkedip: objek fungsi program terdeteksi
|
|
LED merah
|
permanen merah: kesalahan merah,berkedip: fungsi program,objek tidak terdeteksi |
EAkuectriCal specinikucingakuons
| Tegangan operasi UB |
15... 30 V DC, gelombang 10 % SS |
| Listrik pasokan tanpa beban I0 |
≤ 45 mA |
AkunpUt
| Jenis input |
1 Masukan TEACH-IN |
|
kisaran operasi A1: -UB... +1 V, kisaran operasi A2: +6 V...+UB
|
| Impedansi masukan: > 4,7 kΩ; denyut program TEACH-IN: ≥ 1 s |
OutpAndat
| Jenis output |
1 output switch E4, NPN NO/NC,diprogram |
| Listrik operasi nominal Ie |
200 mA, sirkuit pendek / overload dilindungi |
| Pengaturan default |
Titik pergantian A1:70mm Titik pergantian A2: 800mm |
| Penurunan tegangan |
≤ 2,5 V |
| Keakuratan Ulang |
≤ 1 % |
| Frekuensi pergantian f |
≤ 13 Hz |
| Range hysteresis H |
2 % dari jarak operasi yang ditetapkan |
| Pengaruh suhu |
±1,5% dari nilai skala penuh |
Amakuent condiTions
| Suhu lingkungan |
-25...70°C ((248...343K) |
| Suhu penyimpanan |
-40...85°C ((233...358K) |
Mechsebuahakucal spesifikasiinikucingakuons
| Hubungan |
Konektor V1 ((M12×1), 4-pin |
| Tingkat perlindungan |
IP67 |
| Perumahan Material |
Perunggu, bernikel |
| Transduser |
campuran resin epoksi/bola kaca berongga;
Polyurethane busa, PBT penutup
|
2. DakuAkunsakupadas
3. EAkuectrpadaakuc akunterFace andsakuGnaAkus defdalamakutakuon
4. Deskripsiakuptakuonof Sensor MenyenangkanctakuTulang
Sesuaikan parameter
Sensor ultrasonik memiliki output saklar dengan dua titik saklar yang dapat diajarkan.Tegangan suplai harus diterapkan pada input TEACH-IN selama setidaknya 1 s.LED menunjukkan apakah sensor telah mengenali target selama prosedur TEACH-IN. Titik switch A1 diajarkan dengan - UB,A2 dengan +UB. Delapan fungsi output yang berbeda dapat diatur.
titik pengalihan, pengaturan jarak hanya setelah daya pada jam internal dapat memastikan tidak dapat diubah setelah 5 menit ketika daya pada jika ingin mengubah titik pengalihan,pengguna hanya dapat mengatur jarak permintaan setelah power restart.
TEACH- AkuN wakundowmode, normaIIy-opbahasa InggrisfAndanctakupada
- Tetapkan target ke dekat titik beralih
- Titik pertukaran TEACH-IN A1 dengan - UB
- Tetapkan target ke titik beralih jauh
- Titik pertukaran TEACH-IN A2 dengan + UB
TEACH- AkuN wakundoW mode, normaIIy-cAkuterseretfAndanctakupada
- Tetapkan target ke titik beralih jauh
- Titik pertukaran A2 dengan - UB
- Tetapkan target ke dekat titik beralih
- Titik pertukaran TEACH-IN A1 dengan + UB
TEACH- AkuNswituchakungpoakunt, normaIIy-opbahasa InggrisfAndaNCTipada
- Tetapkan target ke dekat titik beralih
- Titik pertukaran TEACH-IN A1 dengan - UB
- Tutup sensor dengan tangan atau lepaskan semua benda
Dari rentang sensing
Titik switch A2 dengan + UB
TEACH- AkuNswituchakungpoakunt, normaIIy-cAkuterseretfAndancTipada
- Tutup sensor dengan tangan atau lepaskan semua
objek dari rentang sensing
- Titik pertukaran A2 dengan - UB
- Tetapkan target ke dekat titik beralih
- Titik pertukaran TEACH-IN A1 dengan + UB
TEAC-IN interval histeresis besar, mode terbuka normal
- Tetapkan target ke dekat titik beralih
- Titik pertukaran TEACH-IN A1 dengan + UB
- Tetapkan target ke titik beralih jauh
- Titik pertukaran A2 dengan - UB
TEAC-IN interval histeresis besar, mode biasanya tertutup
- Tetapkan target ke titik beralih jauh
- Titik pertukaran TEACH-IN A2 dengan + UB
- Tetapkan target ke dekat titik beralih
- Titik pertukaran TEACH-IN A1 dengan - UB
TEACH- AkuNdEtecTion dari objects preencemodus terbuka normal
- Tutup sensor dengan tangan atau lepaskan semua benda dari
rentang sensing
- Titik pertukaran A2 dengan - UB
- Tutup sensor dengan tangan atau lepaskan semua benda dari
rentang sensing
- Titik pertukaran TEACH-IN A2 dengan + UB
TEACH- AkuNdEtecTion dari objects preencemodus tertutup normal
- Tutup sensor dengan tangan atau menghapus semua benda dari jangkauan sensing
- Titik pertukaran TEACH-IN A2 dengan +UB
- Tutup sensor dengan tangan atau menghapus semua benda dari jangkauan sensing
- Titik pertukaran TEACH-IN A2 dengan -UB
DEfaberupa setTing dari swituchakungpsalep
A1 = jarak buta, A2 = jarak nominal
| LED displays |
| Tampilan tergantung pada mode operasi |
LED merah |
LED kuning |
|
Titik pertukaran TEACH-IN
Objek terdeteksi
Tidak ada objek yang terdeteksi
Objek tidak pasti ((TEACH-IN tidak valid)
|
menyalakan lampu kilat
|
berkedip
off
|
| Operasi normal |
off |
Keadaan beralih |
| Kesalahan |
pada |
Negara sebelumnya |
5. AkunSTAAkuAkuatakuon cdanakutakupadas
Jika sensor dipasang pada suhu lingkungan turun di bawah 0 °C,Ini harus melakukan dengan baik pada langkah-langkah perlindungan.harus diperbaiki di tengah benang perumahan.
