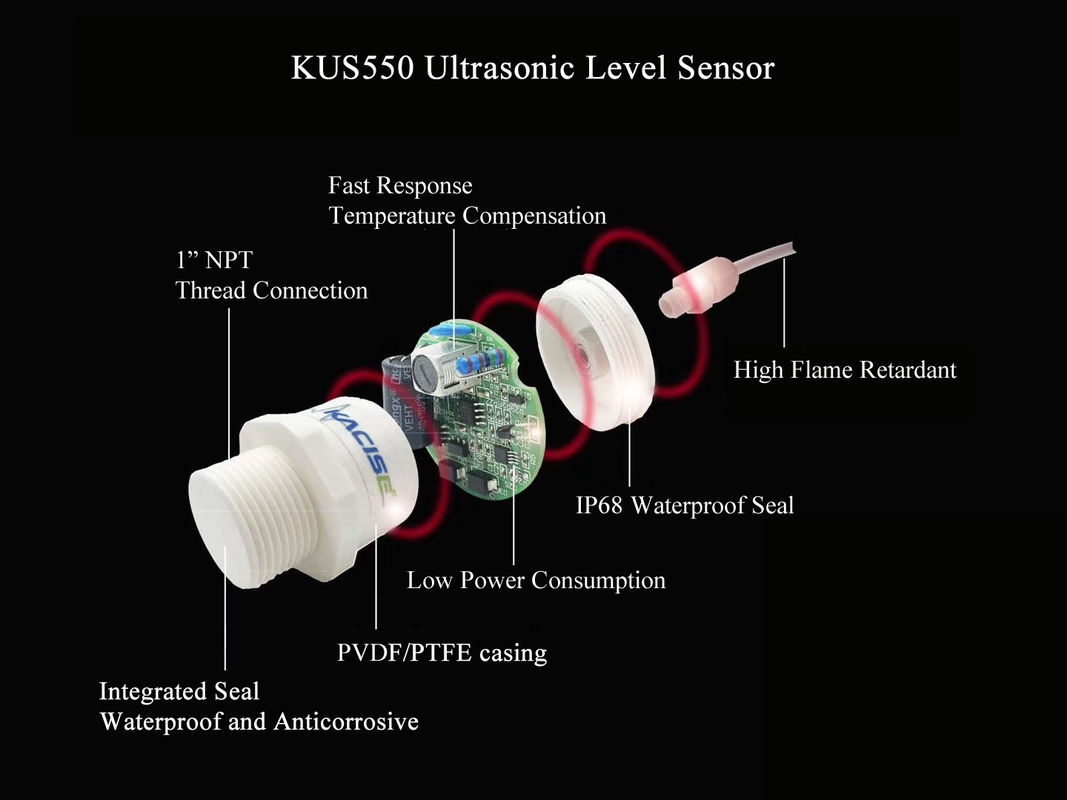

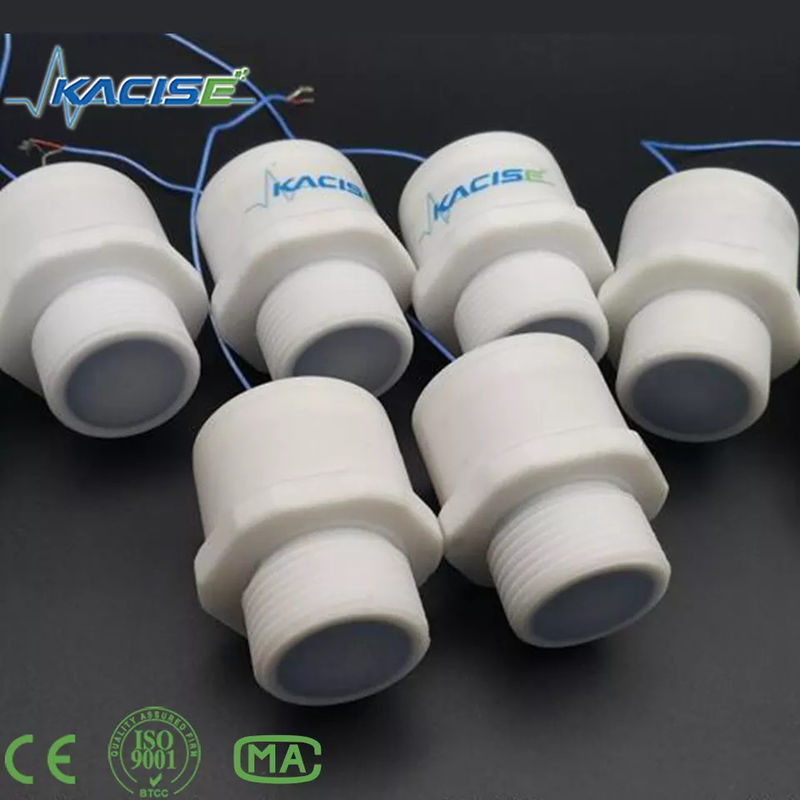

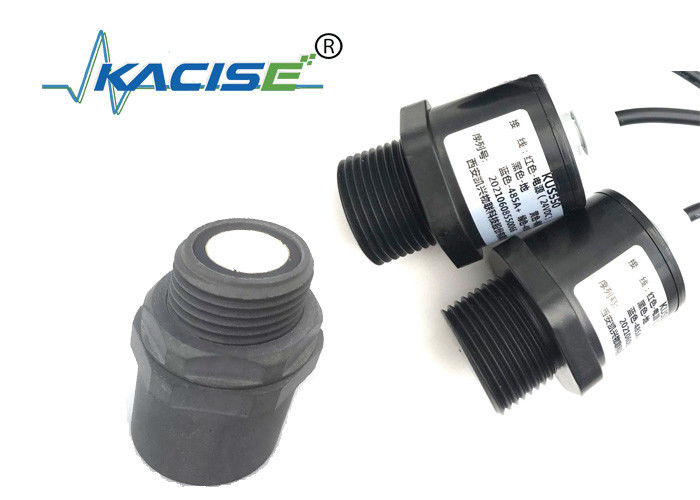

Sensor Jarak Ultrasonik KUS550
1. Fitur produk:
- Sensitivitas tinggi.
- Struktur kompak dan kuat.
- Peringkat perlindungan tinggi IP68.
- Casing tahan korosi, cocok untuk media dan aplikasi korosif
2.Aplikasi
- Pengukuran level tangki
- Pengukuran tingkat bin
- Deteksi zona kedekatan
- Deteksi orang
- Sensor jangkauan robot
- Navigasi otonom
- Navigasi multi-sensor
- Pengukuran jarak
- Deteksi objek jarak jauh
- Otomasi industri
3. Deskripsi Produk
Sensor ini memberikan deteksi dan jangkauan jarak pendek hingga jarak jauh, dalam wadah PVC yang ringkas dan kuat, dirancang untuk memenuhi IP65.
4.Parameter
(1) Spesifikasi umum
| Model: KUS550 |
| Rentang pengukuran |
0,25m~3m (5m dapat disesuaikan)KUS550A
0,15m-0,6m(1m dapat disesuaikan)KUS550B；
|
| Titik buta |
Zona mati KUS550A adalah 0...250mm (dalam 250mm adalah zona kerja yang tidak stabil, tidak disarankan untuk bekerja dalam kisaran ini); zona mati KUS550B adalah 0-150mm; |
| Tegangan suplai |
3,3 ... 30 VDC, riak 10 %SS |
| Arus kerja |
≤ 45 mA (kecepatan pengukuran tercepat), konsumsi daya tipikal ≤ 10 mA; |
| Sinyal keluaran |
0-10V. Keluaran Analog 0-3V 0-5V /4-20mA/NPN/PNP/RS485. |
| Akurasi pengukuran |
≤1%FS |
| Kompensasi suhu |
Ya |
| Mulai resolusi |
0,1 mm； |
(2) Kondisi kerja
| Suhu kerja |
-40…85℃ (233...358K) |
| Suhu penyimpanan |
-40…85℃ (233...358K) |
(3) Instruksi lainnya
| Sambungan listrik |
Kabel 5 inti (output analog), kabel 6 inti (output sakelar). |
| Kelas perlindungan |
IP68 |
| Bahan cangkang |
PVC /PVDF/PTFE/ABS |
5. Dimensi
6. Pengkabelan
7. Deskripsi Fungsi Sensor
(1) Menyesuaikan keluaran analog.
Output analog dapat diprogram sesuai keinginan pengguna. Seperti bekerja pada keluaran sakelar atau bekerja pada keluaran liner, semua parameter dapat diatur oleh antarmuka RS485.
Ada 8 jenis fungsi keluaran yang dapat diprogram.
Semua pengaturan rutin sebagai berikut,
langkah 1 tetapkan satu jarak runcing dengan RS485,
langkah 2 atur jarak runcing lainnya dengan RS485.
Langkah 3 atur liner atau sakelar jenis keluaran, dan atur opsi keluaran terkait
Step4 reboot sensor.
- Mode jendela biasanya terbuka dan fungsi keluaran kemiringan positif mode liner.
- Mode jendela biasanya tertutup dan fungsi keluaran kemiringan negatif mode liner.
- Titik peralihan tunggal, fungsi biasanya terbuka.
- Titik peralihan tunggal, fungsi biasanya tertutup.
- Titik sakelar tunggal dengan fungsi normal terbuka celah histeresis.
- Titik sakelar tunggal dengan fungsi celah histeresis yang biasanya tertutup.
- Deteksi keberadaan objek-fungsi terbuka normal.
- Deteksi fungsi terbuka kehadiran-tertutup.
Titik peralihan, Mengatur jarak hanya setelah dihidupkan. Jam internal dapat memastikan tidak dapat diubah setelah 5 menit setelah dihidupkan. Jika ingin mengubah titik peralihan, pengguna hanya dapat mengatur jarak permintaan setelah daya dinyalakan kembali.
(2) Untuk tipe keluaran RS485.
Ada 2 macam gaya kerja,
Satu untuk pengukuran otomatis, sensor akan mengukur jarak atau level berulang kali, dan periode pengukuran dapat diatur oleh UART. Hasil pengukuran dapat diambil setiap saat.
Gaya lainnya adalah mode hemat daya saat sensor dalam keadaan tidur, hingga sensor menerima perintah penyelidikan dengan pra-kode. Protokol komunikasi adalah Modus-RTU.
Misalnya hasil pengukuran dapat dibaca dengan mengakses register 0x101 melalui protokol Modbus.
Untuk informasi lebih lanjut silahkan hubungi kami untuk panduan rekayasa perangkat lunak.
