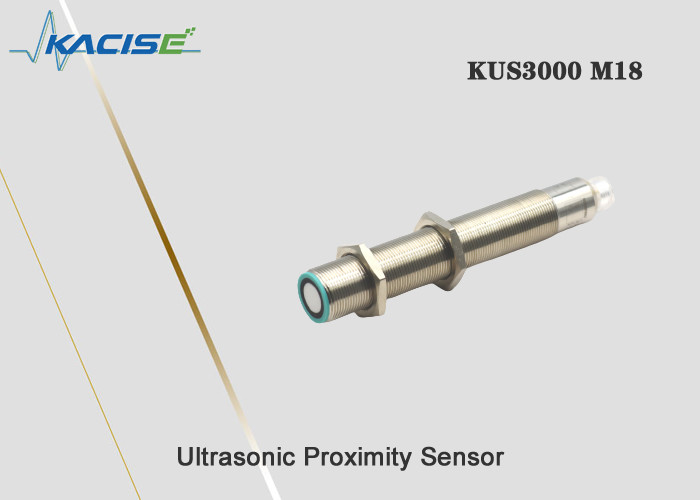

Name: KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability with Protection class IP65
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS3000 M18
Price: 1,000.10 USD
Availability: InStock

Rumah > Produk > Sensor Transduser Ultrasonik >

KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability with Protection class IP65

Compact Housing Ultrasonic Proximity Sensor

M18 Ultrasonic Transducer Sensor

KUS3000 Ultrasonic Proximity Sensor

Place of Origin:

China

Nama merek:

Kacise

Sertifikasi:

Model Number:

KUS3000 M18

Dokumen:

KUS3000 Ultrasonic Level Me....1.pdf

Hubungi Kami

Minta Kutipan

Rincian produk

Jangkauan:

Output:

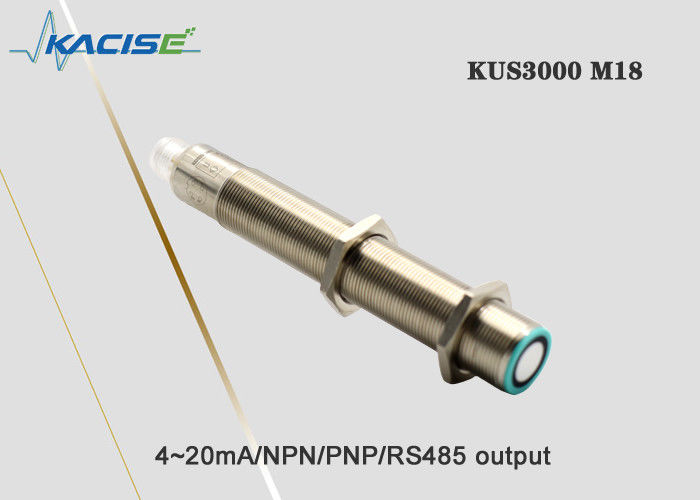

4~20mA/NPN/PNP/RS485

Kelas perlindungan:

IP65

Sumber daya listrik:

13-30V

Bahan:

Tembaga Berlapis Nikel

Suhu:

-25~70℃

Keakuratan:

≤ 1 %

Menyoroti:

Compact Housing Ultrasonic Proximity Sensor

M18 Ultrasonic Transducer Sensor

KUS3000 Ultrasonic Proximity Sensor

Syarat Pembayaran & Pengiriman

Minimum Order Quantity

Harga

dapat dinegosiasikan

Packaging Details

5*15*5cm,0.1kg

Delivery Time

5-8 work days

Payment Terms

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Supply Ability

100+

Produk terkait

Sensor jarak bawah air KUS-W80 200kHz Frekuensi transduser dan arus bebas beban rendah untuk pengukuran jarak bawah air

Dapatkan Harga Terbaik

KUS-W50 Sensor Jarak Bawah Air Perlindungan Polaritas Balik Dan Area Buta 0,6m Untuk Pemantauan Bawah Air Tanpa Kerumitan

Dapatkan Harga Terbaik

KWD200 Sensor Komunikasi Bawah Air Ultrasonik

Dapatkan Harga Terbaik

KWD400 360 derajat pemindaian sonar presisi tinggi Konsumsi daya ≤ 12W

Dapatkan Harga Terbaik

Hubungi Kami

86--17719566736

Hubungi Sekarang

Deskripsi Produk

KUS3000 M18 Ultrasonik Level Meter

1. Struktur dimensi

Satuan adalah mm.

KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability with Protection class IP65 0

Struktur ukuran seri M18

2. Antarmuka listrik

KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability with Protection class IP65 1

KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability with Protection class IP65 2

Catatan: Produk ini memiliki dua spesifikasi kabel, dan instruksi kabel kabel dari kedua spesifikasi adalah sebagai berikut:

Kabel tipe A		Kabel tipe B
Pin1	Berwarna cokelat	Pin1	Kuning
Pin2	Putih	Pin2	Hitam
Pin3	Biru	Pin3	Merah
Pin4	Hitam	Pin4	Hijau

Campuran kabel default didasarkan pada spesifikasi yang diterima oleh pelanggan

3. Parameter teknis

M18

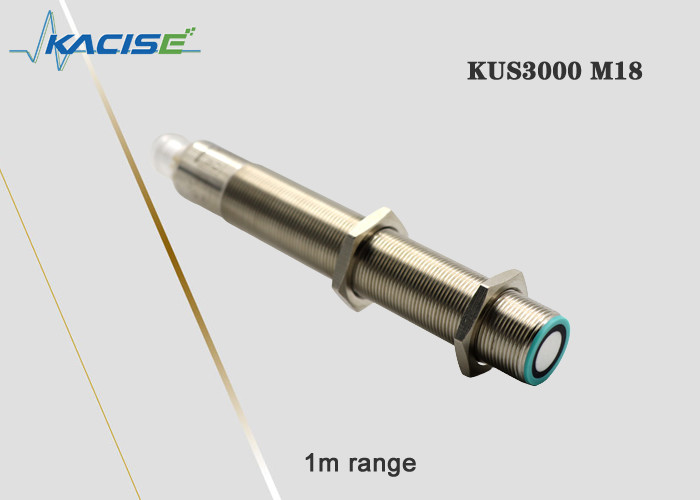

rentang	150... 1000 mm
Rentang interval yang dapat disesuaikan	150....1000mm
titik buta	0... 150 mm
Waktu tanggap	sekitar 10 ms

Lampu indikator

Lampu LED biru

Cahaya biru berkedip untuk menunjukkan bahwa kalibrasi dapat dilakukan. Biru dan konstanta lainnya menunjukkan bahwa catu daya sensor normal.Lampu biru akan berkedip dalam waktu 5 menit setelah listrik dihidupkanSetelah 5 menit, lampu biru selalu menyala untuk menunjukkan bahwa sensor tidak dapat menerima perintah Kalibrasi. .

Lampu tellow led

Ini digunakan untuk menunjukkan apakah objek yang diukur terdeteksi. Selama tahap kalibrasi, lampu kuning berkedip untuk menunjukkan bahwa keadaan kalibrasi saat ini terkunci,dan dapat beralih ke negara kalibrasi berikutnya.

Lampu LED merah

Dalam kondisi kerja normal, lampu merah tidak menyala, dan lampu merah menyala untuk menunjukkan bahwa ada kesalahan.

Selama proses kalibrasi, lampu merah berkedip menunjukkan bahwa sensor mengunci kehilangan gema saat ini atau keadaan tak terbatas, dan pengguna dapat beralih ke keadaan kalibrasi berikutnya.

Parameter listrik

Tegangan pasokan	13... 30 V DC, Spesial kebutuhan tegangan luas dapat disesuaikan
Listrik tanpa beban I0	≤ 45 mA

Model spektral IoT

Tegangan pasokan	3.3-12 DC, gelombang 10 % SS
Konsumsi daya I0	≤ 15 mA, mode tidur≤1 mA, Serial wake up,

Output

jenis output	1 Switch output PNP output biasanya terbuka dan lama tertutup dapat dikalibrasi 2 Output switch NPN output biasanya terbuka dan tertutup lama dapat diprogram 3 Output tegangan analog 0-10V dapat diprogram. 4 Output analog 4-20mA dapat diprogram 5 RS485 output E4 dapat diprogram.
Overcurrent Ie	200 mA, Perlindungan polaritas terbalik, perlindungan sirkuit pendek
Pengaturan default	M18 Titik pergantian A1: 150mm Titik pergantian A2: 1000mm M30 Titik pergantian Tipe 1 A1 Titik pergantian 200mm A2: 2000mm M30 tipe 2 titik switch A1 300mm titik switch A2: 4000mm M30 tipe 3 titik switch A1 500mm titik switch A2: 6000mm
Penurunan tegangan output	≤ 2,5 V
Kemungkinan diulang	≤ 1 %
Tingkat on-off f	≤ 13 Hz Frekuensi tinggi dapat disesuaikan
Amplitudo karakteristik histeresis default	5% dari nilai yang ditetapkan, persyaratan khusus dapat disesuaikan
Jangkauan Kompensasi Suhu	-40°C-85°C

Persyaratan Suhu

Suhu kerja	-25...70°C ((248...343K)
Suhu penyimpanan	-40...85°C ((233...358K)

Deskripsi bagian mekanik

Hubungan	Konektor V1 ((M12×1), 4-Pin
Kelas perlindungan	IP65 lainnya dapat disesuaikan
Bahan kerang	Tembaga berlapis nikel, yang lain dapat disesuaikan

Catatan: Ketika produk M18 dan produk M30 memiliki output analog 4-20mA, metode koneksi meter berbeda dari produk 550,600.Karena terminal output dari produk M18 dan M30 didukung oleh VDD, seperti yang ditunjukkan pada Gambar 1, meter harus dihubungkan ke port catu daya. Antara terminal output dan terminal output diagram instruksi koneksi ditunjukkan pada Gambar 2:

KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability with Protection class IP65 3

Gambar 1 Diagram sirkuit pasokan daya output

KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability with Protection class IP65 4

Gambar 2 Diagram skema metode koneksi

4. Aplikasi
