Name: KUS630B Low Cast 0 - 10v Ultrasonic Depth Sensor Anti Corrosion 10 Meter
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS630B
Price: 1,000.10 USD
Availability: InStock

Rumah > Produk > Sensor Transduser Ultrasonik >

KUS630B Low Cast 0 - 10v Ultrasonic Depth Sensor Anti Corrosion 10 Meter

Low Cast Ultrasonic Depth Sensor 10v

KUS630B Ultrasonic Depth Sensor

Anti Corrosion Ultrasonic Transducer Sensor

Place of Origin:

China

Nama merek:

Kacise

Sertifikasi:

Model Number:

KUS630B

Dokumen:

KUS630 Series Ultrasonic Le....2.pdf

Hubungi Kami

Minta Kutipan

Rincian produk

Jangkauan:

0~10m

Output:

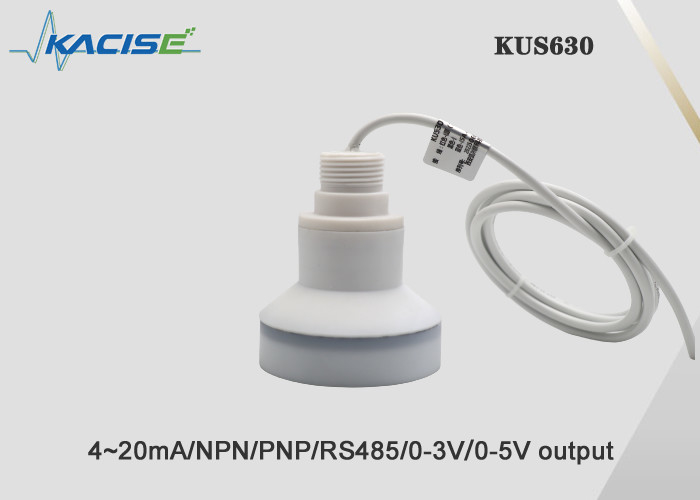

4~20mA/NPN/PNP/RS485/0-3V,0-5V

Sumber daya listrik:

3.3-24 abad

Arus kerja:

≤45mA

Kompensasi Suhu:

Ya.

Suhu Kerja:

-25…70℃(248...343K)

Kelas perlindungan:

IP68

Bahan kerang:

PTFE

Akurasi pengukuran:

≤ 1 %

Menyoroti:

Low Cast Ultrasonic Depth Sensor 10v

KUS630B Ultrasonic Depth Sensor

Anti Corrosion Ultrasonic Transducer Sensor

Syarat Pembayaran & Pengiriman

Minimum Order Quantity

Harga

dapat dinegosiasikan

Packaging Details

15*15*10cm，0.5kg

Delivery Time

5-8 work days

Payment Terms

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Supply Ability

100+

Produk terkait

Sensor jarak bawah air KUS-W80 200kHz Frekuensi transduser dan arus bebas beban rendah untuk pengukuran jarak bawah air

Dapatkan Harga Terbaik

KUS-W50 Sensor Jarak Bawah Air Perlindungan Polaritas Balik Dan Area Buta 0,6m Untuk Pemantauan Bawah Air Tanpa Kerumitan

Dapatkan Harga Terbaik

KWD200 Sensor Komunikasi Bawah Air Ultrasonik

Dapatkan Harga Terbaik

KWD400 360 derajat pemindaian sonar presisi tinggi Konsumsi daya ≤ 12W

Dapatkan Harga Terbaik

Hubungi Kami

86--17719566736

Hubungi Sekarang

Deskripsi Produk

Meter Tingkat Ultrasonik Seri KUS630

1.Fitur

Teknologi deteksi canggih, fungsi perangkat lunak yang kaya untuk beradaptasi dengan berbagai lingkungan yang kompleks.
Berbagai bentuk output: output relay yang dapat diprogram, output arus presisi tinggi 4-20mA, output komunikasi digital Rs485.
Kearah yang baik, kemampuan penetrasi yang kuat, mudah untuk mendapatkan energi suara yang lebih terkonsentrasi dan jarak transmisi yang panjang.
Pengaturan daya otomatis, kontrol gain, kompensasi suhu.
Pengukuran kontinu tanpa kontak mengurangi pemeliharaan.

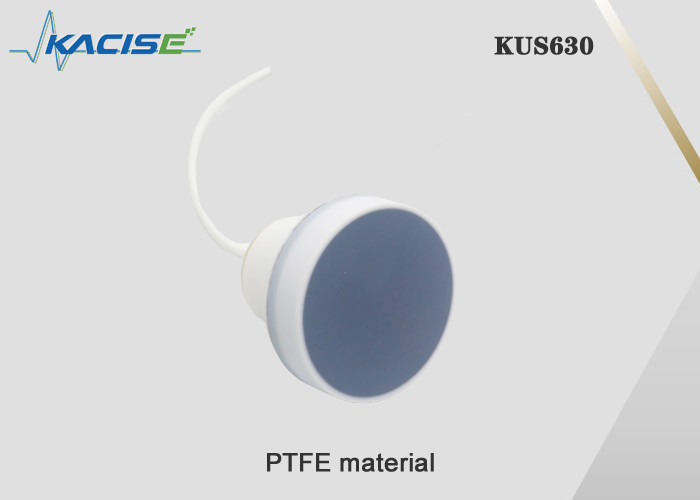

Sensor ini terbuat dari bahan tetrafluoroethylene, yang dapat digunakan dalam berbagai skenario korosif.
Konversi D/A 16-bit untuk meningkatkan akurasi dan resolusi output saat ini.
Fungsi penekanan dengan interferensi echo untuk memastikan keaslian data pengukuran.
Mengadopsi teknologi perhitungan bentuk gelombang baru untuk meningkatkan akurasi pengukuran instrumen.
Menggunakan teknologi SMD untuk meningkatkan keandalan instrumen.

2.Pengantar

Pengukur tingkat ultrasonik anti korosi adalah pengukur tingkat digital yang dikendalikan oleh mikroprosesor. Dalam pengukuran, gelombang ultrasonik berdenyut dikirim oleh sensor (transduser),gelombang suara dipantulkan oleh permukaan benda dan diterima oleh sensor yang sama, diubah menjadi sinyal listrik, dan jarak antara sensor dan benda yang diukur dihitung dengan waktu antara emisi dan penerimaan gelombang suara. Karena anti korosi ultrasonik liquid level gauge mengadopsi non-kontak pengukuran, medium yang diukur hampir tidak terbatas,dan dapat digunakan secara luas dalam pengukuran ketinggian berbagai bahan cair dan padat.

3. Dimensi
Satuan dalam diagram adalah mm
KUS630B Low Cast 0 - 10v Ultrasonic Depth Sensor Anti Corrosion 10 Meter 0

KUS630B Low Cast 0 - 10v Ultrasonic Depth Sensor Anti Corrosion 10 Meter 1

KUS630B Low Cast 0 - 10v Ultrasonic Depth Sensor Anti Corrosion 10 Meter 2

4Koneksi listrik dan definisi sinyal
KUS630B Low Cast 0 - 10v Ultrasonic Depth Sensor Anti Corrosion 10 Meter 3

Urutan baris	Corang tua	Dpenghentian
1	Merah	Kekuatan adalah positif
2	Hitam	daya kembali tanah
3	Kuning	Output analog, output tegangan, output arus output switch output
4	Biru	RS485 A+ atau uart TXD
5	Hijau	RS485 B- atau uart RXD

Warna kabel	Urutan baris	Jelaskan	Perhatikan
merah	1	dengan daya	3.3V-30V input tegangan lebar
hitam	2	GND
Kuning	3	Output saklar	Terminal switch, kapasitas beban 1A 60V, mendukung hingga dua output switch dengan logika independen, dua terminal adalah dua kontak switch,tidak membedakan antara kutub positif dan negatif, dan dapat dihubungkan sesuka hati.
Putih	4	Output saklar
coklat	4	RS485A+
hijau	5	RS485B-

5.Deskripsi parameter

MOdel:KUS630
Jangkauan pengukuran	0.6m... 10m
Titik buta	0... 0.6m ((Lingkungan kerja yang tidak stabil berada dalam 0.6m, tidak dianjurkan untuk bekerja dalam kisaran ini); versi area buta minimum 0.3m dapat dicapai, yang perlu disesuaikan.
Tegangan pasokan	3.3... 24 V DC, gelombang 10 % SS

Arus kerja	≤ 45 mA (kecepatan pengukuran tercepat) Versi daya rendah, konsumsi daya tidur kurang dari 0,3mA, konsumsi daya mengirim adalah 20mA (kurang dari 2ms), dan konsumsi daya penerima tidak lebih dari 8mA (kurang dari 150ms)
Sinyal output	1:Output analog yang dapat diprogram 0-10V. 2: RS485 keluar. 3:Uart output serial 4Kekuatan output: 4-20mA 5:Keluar switch
Keakuratan pengukuran	≤ 1 %
Kompensasi suhu	Ya, benar.

kondisi kerja

Suhu kerja	-25...70°C ((248...343K)
Suhu penyimpanan	-40...85°C ((233...358K)

instruksi lainnya

Koneksi listrik	Kabel 5-inti (keluar analog), kabel 6-inti (keluar switch);
Kelas perlindungan	IP68
Bahan kerang	PTFE

6.Informasi lebih lanjut
Ultrasonik objek/liquid level meter dipasang di bagian atas wadah.probe memancarkan sinar pulsa ultrasonik di atas 20000Hz ke objek yang diukurKarena suhu memiliki efek pada kecepatan suara, meter harus mengukur suhu untuk mengoreksi kecepatan suara.yang dapat secara bersamaan membawa 4-20mA, komunikasi RS485, dua output relay, dan juga dapat didukung oleh 220VAC.

7. Informasi Pemesanan

KUS	MOdel	Ooutput	RAnge	Dmenulis
	630B	Dukungan kustomisasi
	Dilengkapi khusus
		0-10V	Output analog 0-10V
		0-5V	Output analog 0-5V
		0-3V	Output analog 0-3V
		4-20mA	Output analog 4-20mA
		SW	Output saklar
		Uart	Uart serial output MODBUS RTU protokol
		RS485	RS485 output MODBUS RTU protokol
			XXX mm	XXX mm berarti jarak pengukuran maksimum (default1000mm)
KUS	550	RS485	10000mm
