KUM2500C Sensor Tingkat Tangki Bahan Bakar Ultrasonik Resolusi Pengukuran 0,1 mm
1. Ringkasan Produksi
Sensor tingkat tangki bahan bakar ultrasonik KUM2500C adalah perangkat canggih dan sangat tepat yang dirancang untuk pengukuran tingkat tangki bahan bakar.Ini menawarkan tingkat akurasi yang belum pernah terjadi sebelumnya.
Sensor ini dirancang untuk memenuhi persyaratan yang menuntut pemantauan bahan bakar dalam berbagai aplikasi.Performa sangat baik.Teknologi ultrasonik yang digunakan oleh KUM2500C memungkinkan untuk mengirim gelombang suara frekuensi tinggi yang secara tepat mengukur jarak dari sensor ke permukaan bahan bakar.Desainnya memastikan operasi yang dapat diandalkan bahkan di lingkungan yang keras dan kompleks di dalam tangki bahan bakarKemampuan pengukuran resolusi tinggi memungkinkan data yang sangat halus, memungkinkan pengguna untuk memiliki pemahaman yang rinci tentang tingkat bahan bakar setiap saat.Hal ini tidak hanya membantu dalam pengelolaan bahan bakar yang efisien tetapi juga dalam mencegah masalah seperti over - mengisi atau kehabisan bahan bakar tiba-tiba.
2.Fitur
- Pengujian ultrasonik frekuensi tinggi

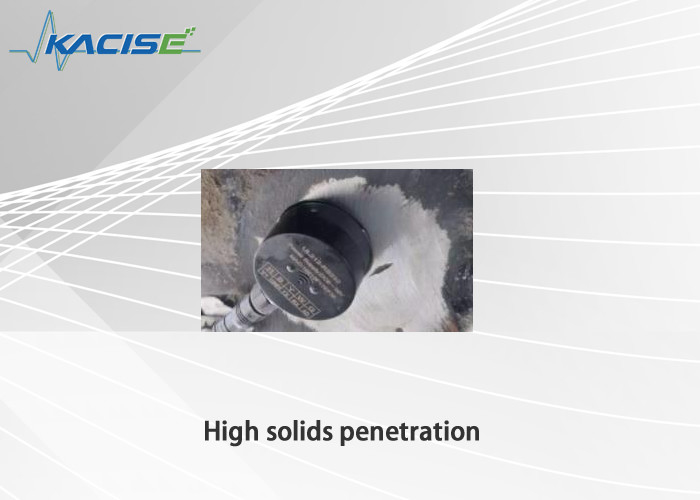

- Penetrasi zat padat yang tinggi
- Cocok untuk wadah dari berbagai bahan seperti logam dan plastik
- Hasil pengukuran stabilitas tinggi
- Model pemrosesan data anti-jamming bawaan
- Resolusi pengukuran milimeter
3. Pengantar produk
3.1Gambar produk nyata ditunjukkan dalam gambar berikut.

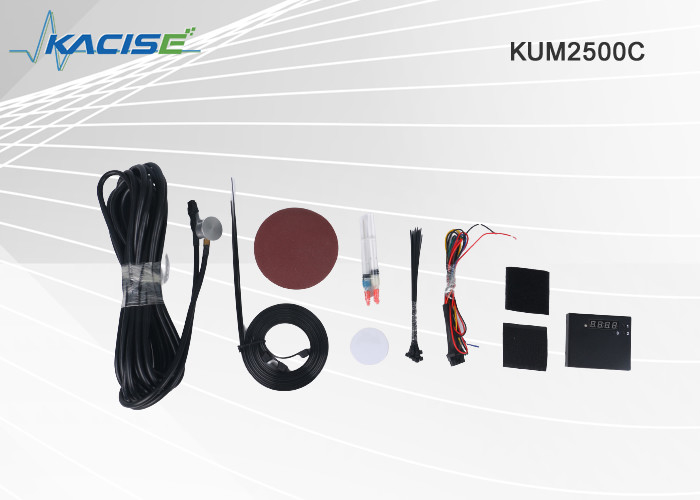

3.2. Daftar Konfigurasi Produk
Daftar konfigurasi standar:
| Nomor |
Nama |
Jumlah |
Satuan |
Perhatikan |
| 1 |
Badan utama sensor tingkat minyak gelombang ultrasonik
Ultrasonik
|
1 |
Set |
|
| 2 |
Sonde ultrasonik |
1 |
Sepotong |
Total panjangnya adalah 9M dengan garis perpanjangan |
| 3 |
Kabel antarmuka pengguna |
1 |
Sepotong |
Termasuk saluran listrik dan saluran antarmuka data |
| 4 |
Paket pemasangan bantu |
1 |
Paket |
Ultrasonik coupling (1 kotak kecil) / 1,2 meter selang penjepit (3 buah) / 15cm pita (15 buah) / sandpaper (2 buah) |
Daftar konfigurasi opsional:
| Nomor |
Nama |
Satuan |
Perhatikan |
| 1 |
Perekat khusus |
Botol |
|
3.3. Parameter teknis
| Tegangan operasi |
9 ~ 36VDC |
| Konsumsi daya maksimum |
0.8W/12VDC |
| Suhu kerja |
-40°C~+85°C (tingkat industri) |
| Kelembaban kerja |
5% ~ 90% |
| Jangkauan pengukuran |
Ditentukan sesuai dengan bahan dan ketebalan wadah; untuk pelat baja dengan ketebalan 5 mm, ruang lingkup pengukuran adalah 5 ~ 200 cm. |
| Ruang lingkup bantalan tekanan |
≤ 0,8kg atau 0,8MPa |
| Keakuratan pengukuran cairan |
± 1% |
| Antarmuka peralatan |
Memberikan port output tegangan/arus analog, port data RS232 dan RS485. |
| Parameter pelabuhan komunikasi |
Tingkat baud default adalah 9600, tidak ada bit check, 8 digit data bit, 1 digit stop bit dan tidak ada kontrol fluida.Nilai tingkat cairan yang diukur oleh sensor secara real-time diberikan per 10s setelah pengolahan pelumasan.
Catatan: Tingkat baud dan interval transmisi data dapat disesuaikan.
|
3.4 Karakteristik produk
1Keakuratan tinggi: rasio resolusi pengukuran ketinggian tingkat minyak dari sensor tingkat minyak adalah 0,1 mm dan akurasi pengukuran adalah ± 0,5%.Keakuratan pengukuran yang tinggi dapat dijamin pada suhu tinggi dan lingkungan eksternal yang sangat dingin.
2Stabilitas jangka panjang yang baik: Sensor tingkat minyak mengadopsi metode pengukuran gelombang ultrasonik dan melakukan pengukuran tanpa kontak. magnetic sliding system measurement methods that adopt direct contact measurement methods at present generally so as to avoid corrosion and pollution of oil level sensor by fuel oil and maintain long-term stability.

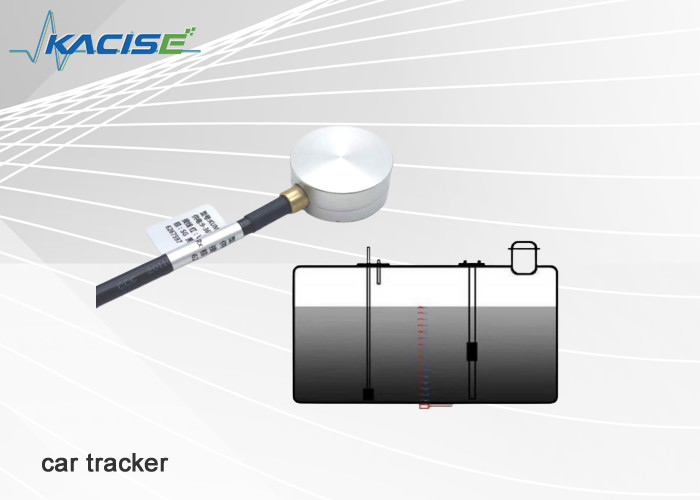

3. Mudah instalasi dan pemeliharaan: Hanya perlu untuk memasang probe sensor di bagian bawah tangki bahan bakar eksternal. Tidak perlu mengubah sistem pengukuran yang ada dari tangki bahan bakar,tidak perlu mengebor lubang dan membuat perubahan pada tangki bahan bakarPada saat yang sama, dapat menjamin operasi normal bekas meter minyak kendaraan.
4Suara lingkungan, konsumsi energi yang rendah. pengukuran non-kontak membuat tidak perlu untuk mengebor lubang pada atau memodifikasi tangki bahan bakar. tidak ada kotoran dan polusi akan dibawa ke minyak bahan bakar.
5. Keandalan yang kuat: Masih bekerja normal di lingkungan yang bermusuhan; anti-kelembaban, anti-asam, peradangan retardant, anti-interferensi dan cerdas.

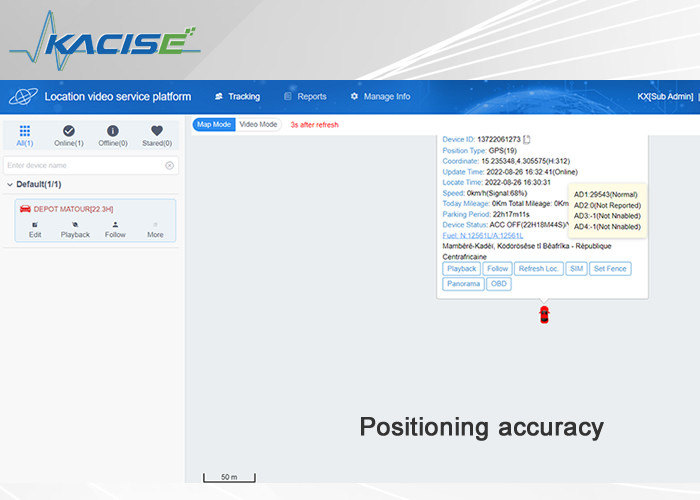

Produk ini dapat digunakan secara mandiri dengan menggunakan layar tambahan. Produk ini juga dapat digunakan dengan peralatan GPS dengan mentransfer data ke backstage melalui peralatan GPS untuk statistik data,analisis pernyataan dan pertanyaan.
2.5. Lingkup yang berlaku
Sensor tingkat minyak ultrasonik diarahkan ke semua jenis kendaraan (seperti kendaraan logistik, taksi, bus dan mobil penumpang, dll) untuk merekam pengisian bahan bakar,konsumsi minyak kendaraan dengan digitalisasi untuk mencegah terjadi pencurian bahan bakar, menghindari pemborosan sumber daya, meningkatkan efisiensi manajemen dan keselamatan lalu lintas dan meningkatkan tingkat manajemen operasi.
4.Wiring
1. Susun saluran perpanjangan ke dalam kabin. kabel harus mengikuti balok silang kendaraan pada saat kabel.dll dan fungsi asli lainnya.
2Lini perpanjangan harus jauh dari motor kendaraan untuk menghindari interferensi elektromagnetik yang dihasilkan oleh motor.
3. Terminal saluran probe dan saluran ekstensi harus melengkung dengan benar untuk mencegah jatuhnya.
4. garis ekstensi harus setidaknya 20cm jarak ke bagian pemanas kendaraan. Ribbon pemasangan digunakan untuk memperbaiki garis ekstensi setiap 50cm.Susun kawat di posisi pemasangan kendaraan dengan cara yang wajar.
5. Hubungkan kendaraan dan konfirmasi data platform
1. Putus dari catu daya dan tetapkan badan utama di posisi dekat dengan GPS (di mana kebocoran air tidak akan terjadi) dan tetapkan dengan benar;
2Kawat merah dan hitam dari garis antarmuka pengguna terhubung ke pasokan listrik umum kendaraan dengan kawat merah yang menghubungkan peran positif dan kawat hitam yang menghubungkan kutub negatif.
Pilih mode antarmuka sesuai dengan antarmuka konsumsi minyak koleksi GPS.
A. kuantitas analog: garis hijau terhubung dengan port analog pengumpulan GPS. kawat hitam terhubung dengan tanah analog pengumpulan GPS;
B. Komunikasi RS232: Kawat kuning (TX) terhubung dengan GPS RX dan kawat biru (RX) terhubung dengan GPS TX. Kawat hitam (GND) terhubung dengan GPS ground.
C. Komunikasi RS485: Kawat cokelat (B) terhubung dengan B dari GPS; Kawat ungu (A) terhubung dengan A dari GPS dan kawat putih terhubung dengan tanah GPS.
3. Menyalakan dan memeriksa apakah platform memberikan data konsumsi minyak.
