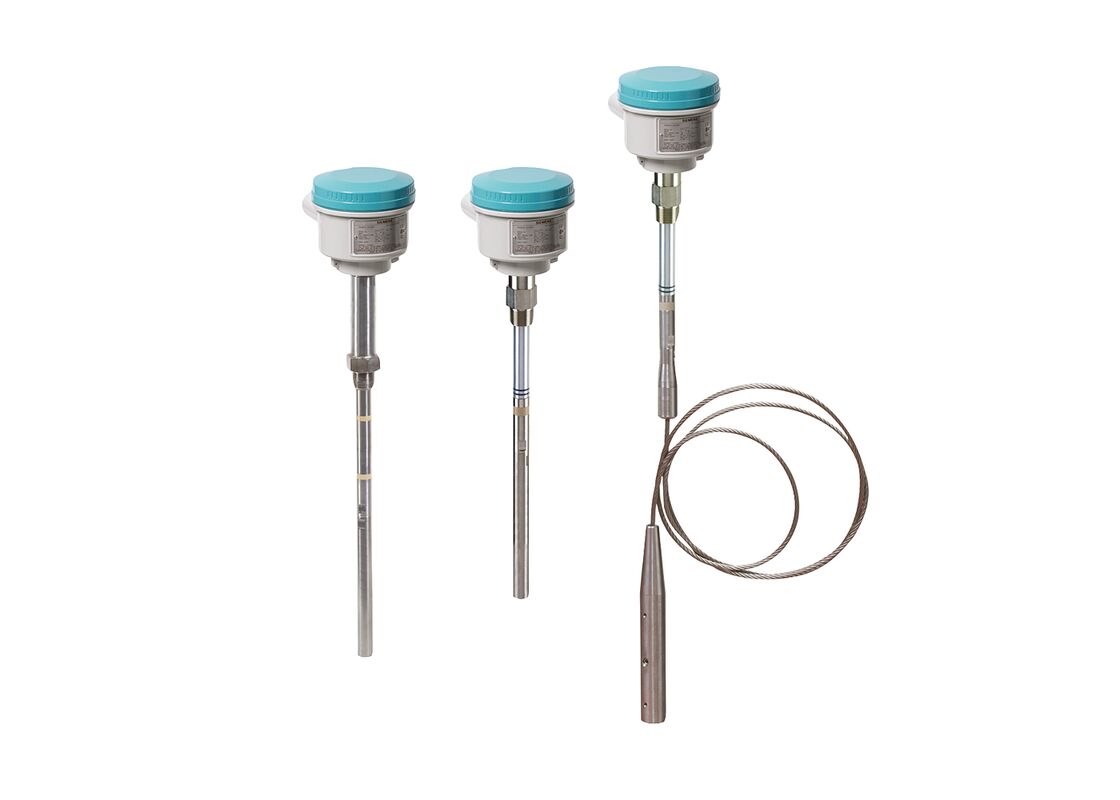

Pointek CLS300 - Standar
Pointek CLS300 (versi standar) adalah sakelar pendeteksi level dan material kapasitansi pergeseran frekuensi terbalik yang menawarkan konfigurasi batang atau kabel opsional dengan keluaran yang dapat dikonfigurasi. Dirancang untuk kondisi industri yang menantang, ia secara andal mendeteksi cairan, padatan, bubur, busa, dan antarmuka bahkan di bawah tekanan dan suhu tinggi. Kemampuan penyetelan canggihnya secara efektif mengkompensasi penumpukan material pada probe.
Varian Produk
7ML5650-.....-....
CLS300, STANDAR, VERSI BATANG, ULIR/FLANGE |
7ML5651-.....-....
CLS300, ANALOG, VERSI KABEL, ULIR/FLANGE |
7ML5652-.....-....
CLS300, ANALOG, BATANG SUHU TINGGI, ULIR/FLANGE |
Produk & Aksesori Terkait
| Nomor Bagian |
Deskripsi |
| 7ML1830-1AP | EASY AIMER II, ALUMINIUM, 3/4 INCI NPT DENGAN KOPLING GALVANIS 1 INCI |
| 7ML1830-1AQ | EASY AIMER II, ALUMINIUM, 3/4 INCI NPT DENGAN KOPLING PVC 3/4 - 1 INCI |
| 7ML1830-1JA | GLAND KABEL, 1/2" NPT, DIP Serbaguna |
| 7ML1830-1JB | GLAND KABEL, 1/2" NPT, tahan ledakan |
| 7ML1830-1JC | Gland kabel M20 x 1.5 (penggunaan umum dan perlindungan ledakan debu) |
| 7ML1830-1JD | GLAND KABEL, M20 x 1.5 HF, (EP) |
| 7ML1830-1JE | Magnet Uji |
| 7ML1830-1JF | AMPLIFIER / CATU DAYA VERSI DIGITAL |
| 7ML1830-1JK | TAMPILAN LCD UNTUK CLS 200, DIGITAL |
| A5E01163688 | Kit, ekstensi kabel baja tahan karat 316L, 1 Meter, CLS300/LC300 |
| A5E01163689 | Kit, ekstensi kabel baja tahan karat 316L, 3 Meter, CLS300/LC300 |
| A5E01163690 | Kit, ekstensi kabel baja tahan karat 316L, 5 Meter, CLS300/LC300 |
| A5E01163691 | Kit, ekstensi kabel baja tahan karat 316L, 10 Meter, CLS300/LC300 |
| A5E01163693 | Kit, ekstensi kabel baja tahan karat 316L, 15 Meter, CLS300/LC300 |
| A5E01163695 | Kit, ekstensi kabel baja tahan karat 316L, 20 Meter, CLS300/LC300 |
| A5E01163698 | Kit, ekstensi kabel PFA baja tahan karat 316, 3 METER, CLS300 |
| A5E01163699 | Kit, ekstensi kabel PFA baja tahan karat 316, 5 METER, CLS300 |
| A5E01163700 | Kit, ekstensi kabel PFA baja tahan karat 316, 10 METER, CLS300 |
| A5E01163701 | Kit, ekstensi kabel PFA baja tahan karat 316, 15 METER, CLS300 |
| A5E01163702 | Kit, ekstensi kabel PFA baja tahan karat 316, 20 METER, CLS300 |
| A5E01163719 | Kit, batang baja tahan karat 316L 180 mm (7,09") |
| A5E01163720 | Kit, batang baja tahan karat 316L 330 mm (12,99") |
| A5E01163721 | Kit, batang baja tahan karat 316L 580 mm (22,83") |
| A5E01163722 | Kit, batang baja tahan karat 316L 830 mm (32,68") |
| A5E01163723 | Elektronik pengganti dengan driver, CLS300 standar. Untuk digunakan dengan versi batang atau Kabel dengan panjang maksimum 5 m |
Manfaat Utama
- Teknologi Active-Shield memastikan akurasi pengukuran tidak terpengaruh oleh penumpukan material atau gangguan nosel di bagian pelindung aktif
- Konstruksi batang padat memberikan kinerja luar biasa dalam kondisi yang sangat abrasif
- Tiga indikator LED untuk kontrol penyesuaian, status keluaran, dan pemantauan daya
- Versi suhu tinggi yang mampu beroperasi hingga 400 °C (752 °F)
Aplikasi
Versi standar Pointek CLS300 menampilkan tiga indikator LED dengan alarm relai dasar dan sakelar solid-state. Desainnya yang kuat membuatnya sangat cocok untuk aplikasi padatan berat dengan bahan abrasif, seperti yang ditemukan di industri pertambangan. Elektronik yang sepenuhnya diisi tetap tidak terpengaruh oleh kondensasi, debu, atau getaran.
Komponen basah dibangun dari baja tahan karat dengan pelindung PFA untuk ketahanan kimia yang tinggi, sedangkan versi suhu tinggi menggunakan keramik dan baja tahan karat. Perangkat ini secara akurat mendeteksi bahan dengan konstanta dielektrik rendah dan tinggi. Teknologi Active Shield yang unik secara efektif menekan gangguan dari penumpukan material atau nosel instalasi yang diperpanjang.
Desain modular Pointek CLS300 menawarkan opsi konfigurasi yang luas, sambungan proses, ekstensi, dan persetujuan untuk memenuhi persyaratan aplikasi tertentu untuk suhu dan tekanan. Desain ini menyederhanakan proses pemesanan dan mengurangi kebutuhan inventaris. Konfigurasi probe yang tersedia termasuk versi batang dan kabel.
Aplikasi Utama:
- Cairan dan bubur
- Padatan curah
- Lingkungan tekanan dan suhu tinggi
- Area berbahaya
- Aplikasi penggilingan dan pertambangan
Konfigurasi
Spesifikasi Teknis
Mode Pengoperasian
Deteksi level kapasitif pergeseran frekuensi terbalik
Masukan
Variabel yang diukur: Perubahan dalam picoFarad (pF)
Keluaran
Keluaran relai:
• 1 relai SPDT Form C
• Tegangan kontak maks: 30 V DC / 250 V AC
• Arus kontak maks: 5 A (DC) / 8 A (AC)
• Kapasitas switching maks: 150 W (DC) / 2 000 VA (AC)
• Penundaan waktu (ON dan/atau OFF): 1 ... 60 s
Keluaran Solid-State
• Keluaran: Terisolasi secara galvanis
• Perlindungan: Terhadap polaritas terbalik (bipolar)
• Tegangan switching maks: 30 V (DC) / 30 V puncak (AC)
• Arus beban maks: 82 mA
• Penurunan tegangan: < 1 V, khas pada 50 mA
• Penundaan waktu (pra atau pasca switching): 1 ... 60 s
Akurasi
Resolusi:
• Sensitivitas min (pF): 1 % perubahan dalam kapasitansi aktual
• Kesalahan suhu maks: 0,2 % dari nilai kapasitansi aktual
Kondisi Pemasangan
Lokasi: Dalam/luar ruangan
Kondisi Lingkungan
• Suhu sekitar: -40 ... +85 °C (‑40 ... +185 °F)
• Suhu penyimpanan: ‑40 ... +85 °C (‑40 ... +185 °F)
Kondisi Sedang
• Aplikasi: Cairan, padatan curah, bubur dan antarmuka, dan bahan kental
• Konstanta dielektrik relatif εr: Min. 1,5
• Suhu proses:
- Versi Batang/Kabel: -40 ... +200 °C (-40 ... +392 °F)
- Versi suhu tinggi: -40 ... +400 °C (-40 ... +752 °F)
• Tekanan proses: -1 ... +35 bar g (-14,6 ... +511 psi g)
Desain
• Bahan (enclosure): Aluminium berlapis bubuk dengan paking
• Tingkat Perlindungan: Standar: Tipe 4/NEMA 4/IP65
Opsional: Tipe 4/NEMA 4/IP68
• Saluran masuk kabel: 2 x ulir M20 x 1,5 (opsi: 2 x ½" saluran masuk konduit NPT termasuk 1 entri yang dicolokkan)
Kontrol dan Tampilan
• Tampilan: 3 LED, untuk status probe, status keluaran, dan catu daya
• Potensiometer: 2 potensiometer untuk penundaan waktu dan sensitivitas
• Sakelar: 5 sakelar DIP untuk penundaan on/off, fail-safe tinggi/rendah, uji/penyesuaian penundaan waktu, sensitivitas tinggi/rendah, pengaturan penundaan uji
Catu Daya
• Catu daya: 12 ... 250 V AC/DC, 0 ... 60 Hz, terisolasi secara galvanis, 2 W
Sertifikat dan Persetujuan
• Tujuan Umum: CSA, FM, CE, UKCA, RCM
• Enclosure Tahan Api dengan Probe IS: ATEX II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/Gb, ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db UKEX II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/Gb, UKEX ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db
• Bukti Penyalaan Debu dengan Probe IS: ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db UKEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db CSA/FM Kelas II, Div. 1, Grup E, F, G CSA/FM Kelas III T4
• Enclosure Tahan Ledakan dengan Probe IS: CSA/FM Kelas I, Div. 1, Grup A, B, C, D CSA/FM Kelas II, Div. 1, Grup E, F, G CSA/FM Kelas III T4
• Kelautan: Daftar Pengiriman Lloyds, Kategori ENV1, ENV2, dan ENV5
• Perlindungan Overfill: WHG (Jerman) VLAREM II (Belgia)
• Lainnya: Persetujuan Pola (China)
