Place of Origin:
China
Nama merek:
KACISE
Sertifikasi:
CE
Model Number:
KUS / KUM Series
Dokumen:

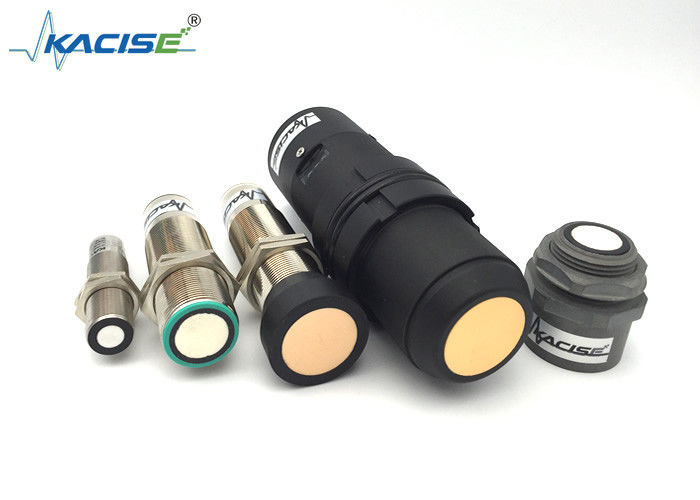

Jarak Panjang Ultrasonik Tingkat Meter Jarak 10 Meter Untuk 60 Meter
Prinsip
Transduser transmisi ultrasonik memancarkan pulsa ultrasonik yang menyebar ke media pengukuran melalui media komunikasi,melalui refleksi dan kemudian kembali ke transduser penerima melalui media akustik, pulsa ultrasonik yang diukur menyebar dari pemancar ke penerima di media akustik waktu. Kemudian sesuai dengan kecepatan suara di media akustik,dapat dianggap dari transduser ke jarak permukaan mediaUntuk menentukan kadar cairan.kita bisa menghitung jarak dari probe ke permukaan reflektif D = C * t / 2 (dibagi dengan 2 adalah karena gelombang suara dari pemancar ke penerima sebenarnya bulat, D adalah jarak, C adalah kecepatan suara, t adalah waktu).
Fitur
Pengukuran tanpa kontak
Waktu respons singkat
Dengan tampilan
Berbagai output opsional: switch, analog, atau RS485
Keluar nilai tingkat atau keluar jarak
Pengantar
Sensor ultrasonik menggunakan gelombang suara untuk melakukan deteksi tanpa kontak dan bebas keausan pada subjek target.benda logam atau benda non-logamKondisi lingkungan seperti asap lingkungan, debu, lingkungan atau hujan memiliki pengaruh yang sangat kecil pada kinerja deteksi sensor ultrasonik.
Parameter
Seri KUM
| KUM-A | KUM-B | |
| Fungsi | Tipe terintegrasi | Tipe pembagian |
| Jangkauan | 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m | 510m, 15m, 20m, 30m, 40m, 50m, 60m, 70m |
| Keakuratan | 1% | 1% |
| Resolusi | 3mm atau 0,1% (lebih besar) | 3mm atau 0,1% (lebih besar) |
| Tampilan | LED Cina dan Inggris | LED Cina dan Inggris |
| Output analog |
Empat kabel 4 ~ 20mA / 510Ω beban Dua kabel 4 ~ 20mA / 250Ω beban |
4 ~ 20mA/510Ω beban |
|
Output Relay
|
Dua kelompok: AC 250V/8A atau DC 30V/5A Status dapat diprogram |
Dua kelompok untuk saluran tunggal Empat kelompok untuk saluran ganda AC 250V/8A atau DC 30V/5A Status dapat diprogram |
| Sumber daya listrik |
Standar: 24VDC Opsional: 220V AC+15% 50Hz |
Standar:220V AC+15% 50Hz Opsional:24VDC atau 120mA Sesuaikan: 12VDC atau baterai |
|
Lingkungan Suhu |
LED:-20 ~ + 60 °C, Probe: 20 ~ + 80 °C |
LED: -20~+60°C, Probe: 20 ~ + 80 °C |
| Komunikasi |
Pilihan:485,232 Komunikasi (kesepakatan manufaktur) |
Pilihan:485,232 Komunikasi (kesepakatan manufaktur) |
| Tingkat Perlindungan |
LED:IP65, Probe: IP68 |
LED: IP65, Probe: IP68 |
| Sonde Kabel | Tidak. | Standar: 10m paling panjang: 100m |
| Pemasangan probe | Menurut rentang dan jenis probe | Menurut rentang dan jenis probe |
| Konsumsi Daya |
Tipe pembagian Pasokan listrik: 24V, Tidak ada relay: 100mA Saluran 1 Relay: 120mA; Saluran 2 Relay: 145mA; Saluran 3 dari Relay: 170mA; Saluran 4 Relay: 190mA; Kekuatan spesifik adalah sebagai berikut: Tidak ada relay: 24×100mA=2,4W; Saluran 1 Relay: 24×120mA = 2,9W; Saluran 2 Relay: 24×145mA = 3,5W; Saluran 3 dari Relay: 24×170mA=4.1W; Saluran 4 dari Relay: 24×190mA=4.6W; |
|
| Konsumsi Daya |
Tipe terintegrasi ((sistem empat kawat) Pasokan listrik: 24V, Tidak ada relay: 80mA Saluran 1 dari Relay: 105mA; Saluran 2 dari Relay: 130mA; Kekuatan spesifik adalah sebagai berikut: Tidak ada relay: 24×80mA=1,9W; Saluran 1 dari Relay: 24×105mA = 2,5W; Saluran 2 dari Relay: 24×130mA=3.1W; |
|
| Konsumsi Daya |
Tipe terintegrasi ((sistem dua kabel) Pasokan listrik: 24V, Tidak ada relay: 30mA Kekuatan spesifik adalah sebagai berikut: Tidak ada relay: 24 × 30mA = 0,72W |
|
| M18 | |
| Jangkauan sensing | 150... 1000 mm |
| Jangkauan penyesuaian | 150....1000mm |
| Area yang tidak dapat digunakan | 0... 150 mm |
| Penundaan respon | sekitar 10 ms |
| M30-tipe1 | |
| Jangkauan sensing | 200... 2000 mm |
| Jangkauan penyesuaian | 200....2000mm |
| Area yang tidak dapat digunakan | 0... 200 mm |
| Penundaan respon | sekitar 10 ms |
| M30-tipe2 | |
| Jangkauan sensing | 300... 3500 mm |
| Jangkauan penyesuaian | 300....3500mm |
| Area yang tidak dapat digunakan | 0... 300 mm |
| Penundaan respon | sekitar 20 ms |
| M30-tipe3 | |
| Jangkauan sensing | 400... 6500 mm atau 600-12000 mm |
| Jangkauan penyesuaian | 400....6500mm atau 600-12000mm |
| Area yang tidak dapat digunakan | 0... 400 mm |
| Penundaan respon | sekitar 40 ms |
Akundakucatorang/operaTingmetahun
| LED biru |
Flashing: program dapat ditindaklanjuti, status ini LED biru akan berkedip sekitar 5 menit setelah sensor menyala, menunjukkan sensor dapat diprogram, dan kemudian LED biru akan terus menyala. untuk menunjukkan status daya. |
| LED kuning |
indikasi keadaan switching berkedip: selama fungsi program objek terdeteksi |
| LED merah |
Kerja normal: lampu menyala menunjukkan kesalahan terdeteksi. Pemrograman: berkedip, echo hilang, yang berarti sensor tertutup atau tidak ada objek di depan sensor, |
EAkuectriCal specinikucingakuons
| Tegangan operasi UB | 13... 30 V DC, gelombang 10 % SS |
| Listrik pasokan tanpa beban I0 | ≤ 45 mA |
Versi IOT
| Tegangan operasi UB | 3.3-16 DC, gelombang 10 % SS |
| Listrik pasokan tanpa beban I0 | ≤ 15 mA, modus tidur≤1mA, terbangun oleh uart. |
AkunpUt
| Jenis input | 1 Masukan TEACH-IN |
|
kisaran operasi A1: 0V/GND... +1 V, kisaran operasi A2: +6 V+UB |
|
| Impedansi masukan: > 4,7 kΩ; denyut program TEACH-IN: ≥ 1 s |
OutpAndat
| Jenis output |
1 output switch E4, NPN NO/NC, dapat diprogram 2 switch output E4, PNP NO/NC, dapat diprogram 3 Output analog 0-10V E4 dapat diprogram. 4 Output analog 4-20mA E4 dapat diprogram 5 RS485 output E4 dapat diprogram. |
| Listrik operasi nominal Ie | 200 mA, terlindungi dari sirkuit pendek/overload |
| Pengaturan default | Titik pergantian A1:150mm Titik pergantian A2: 1000mm |
| Penurunan tegangan | ≤ 2,5 V |
| Keakuratan Ulang | ≤ 1 % |
| Frekuensi pergantian f | ≤ 13 Hz (disesuaikan untuk versi frekuensi tinggi) |
| Range hysteresis H | 5 % dari jarak operasi yang ditetapkan |
| Pengaruh suhu | ± 1% dari nilai skala penuh |
Amakuent condiTions
| Suhu lingkungan | -25...70°C (248...343K) |
| Suhu penyimpanan | -40...85°C (233...358K) |
Mechsebuahakucal spesifikasiinikucingakuons
| Hubungan | Konektor V1 ((M12×1), 4-pin |
| Tingkat perlindungan | IP66 |
| Perumahan Material | Perunggu, bernikel |
| Transduser |
campuran resin epoksi/bola kaca berongga; Polyurethane busa, PBT penutup |
1. T: Informasi apa yang perlu diberikan kepadaPilih mod yang tepatElJarak Panjang Ultrasonik Tingkat Meter Jarak 10 Meter Untuk 60 Meter?
A: Mohon berikan kami:bidang aplikasi,rentang, sinyal output,rata-rata, pasokan listrik, sehingga kita bisa memilih model dan penawaran untuk Anda dengan cepat.
2T: Apakah Anda perusahaan perdagangan atau produsen?
A: Kami adalah produsen yang disetujui ISO yang mengkhususkan diri dalam instrumen pengukuran tingkat dan aliran.
Layanan OEM & ODM tersedia. Selamat datang untuk mengunjungi kami.
3T: Apa MOQ Anda?
A: Untuk memulai kerja sama kami, pesanan sampel dapat diterima.
4T: Apa tanggal pengiriman Anda?
A: Tanggal pengiriman adalah sekitar 3-15 hari kerja setelah menerima pembayaran.
5T: Apa syarat pembayaran Anda?
A: Kami mendukung T / T, PayPal dan Jaminan Perdagangan.
Untuk pesanan produksi massal, itu adalah 30% deposit di muka dan 70% saldo sebelum pengiriman.
6. T: Apa metode pembayaran Jaminan Perdagangan:
A: Ini adalah layanan gratis yang dapat melindungi pesanan Anda dari pembayaran hingga pengiriman.
Dan sekarang kita memiliki USD104,000.00 uang jaminan untuk menjamin perintahmu.
7T: Apakah Anda memiliki garansi?
A: Ya, kami memiliki garansi 12 bulan.
