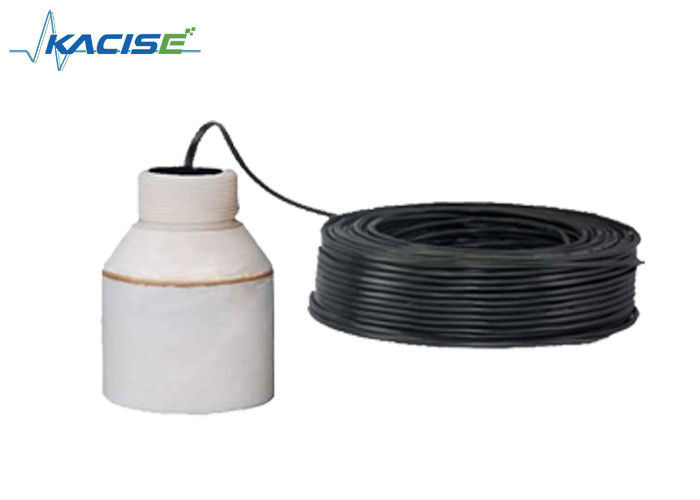

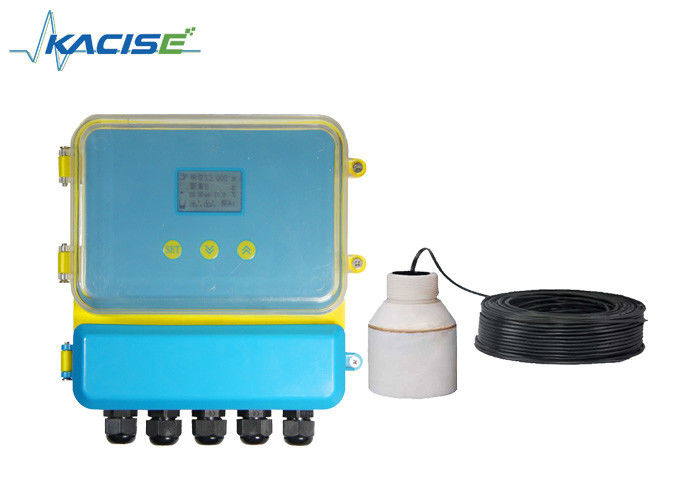

RS485 Split Type Ultrasonik Fluid Level Meter Keakuratan Tinggi Untuk Pengolahan Air
Deskripsi Produk
Split tipe ultrasonik level meter adalah peralatan biaya rendah untuk industri lapangan cair, bubur dan padatan tingkat pengukuran.lebih cocok untuk tangki, tempat penyimpanan dan pemasangan bracket.
Hal ini banyak digunakan dalam proyek kotamadya,pengolahan air, kimia, industri metalurgi dan manufaktur.
Parameter
| Fungsi |
Tipe Pembagian |
| Jangkauan |
5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m |
| Keakuratan |
00,5%-1% |
| Resolusi |
3mm atau 0,1% (mana yang lebih besar) |
| Tampilan |
Tampilan LED bahasa Inggris |
| Output analog |
Empat kabel 4 ~ 20mA / 510Ω beban |
| Output digital |
RS485, RS232 (opsional) |
| Output Relay |
4 arah AC 250V / 5A atau DC 30V / 5A (opsional) |
| Sumber Daya |
Standar: 24VDC, Opsional: 220V AC+15% 50Hz |
| Suhu Lingkungan |
LED: -20°+60°C, Probe: -20°+80°C |
| Tingkat Perlindungan |
LED: IP65, Probe: IP68 |
| Sonde Kabel |
10m |
| Pemasangan |
Benang atau Flange |
Pengukuran padat
Flang pemasangan
Metode pemasangan adalah sama dengan pengukuran cairan.Aksi harus mengarah ke outlet wadah atau tegak lurus ke permukaan media, probe harus bisa keluar dari tabung terhubung.
Instruksi pengoperasian menu Ultrasonic Level Difference Meter
Ultrasonik tingkat perbedaan meter yang memiliki menu Cina dan Inggris dan sederhana
Biasanya, setelah mengikuti instruksi instalasi, kemudian mengatur beberapa parameter, itu akan mulai bekerja.
Operasi sederhana:
1. Kunci: Produk kami dapat di-debug melalui tiga tombol pada panel. Kemudian, nilai yang diukur ditampilkan oleh LED.
2Setelah menyalakan produk kami, tekan tombol SET selama dua detik dan masukkan menu tingkat pertama.
3.High nilai probe (No.1) input ke referensi nol 1 , referensi nol 1 posisi dapat ditemukan tabel struktur dalam menu.(tinggi probe adalah jarak dari permukaan peluncuran probe ke dasar).
4.Hight nilai probe ((No.2) input ke referensi nol 2 . referensi nol 2 posisi dapat ditemukan struktur foto dari menu.
5.Set 4mA bertepatan dengan nilai perbedaan dan "20mA bertepatan dengan nilai perbedaan.
4mA sesuai dengan nilai perbedaan: output adalah 4mA, ketika nilai perbedaan sama dengan
Mengatur nilai.
20mA sesuai dengan nilai perbedaan:output adalah 20mA, ketika nilai perbedaan sama dengan
Mengatur nilai.
Karena nilai perbedaan yang sesuai dan "20mA nilai perbedaan yang sesuai, silakan
Periksa gambar struktur menu.
One. AppLicaTion
Ultrasonik tingkat perbedaan meter (bahan, cairan), digunakan untuk mengukur perbedaan ketinggian tingkat atau tingkat bahan dalam dua wadah yang berbeda.
Thre. Wdiakung
Kabel listrik dari ultrasonik level difference meter
Terminal meter perbedaan tingkat ultrasonik
Instruksi kabel
Grounding: Terminal tanah pertama dari instrumen harus benar-benar grounded.
terminal darat dengan perangkat lainnya. ambil terminal ke-4.
Biru: Temp n + sensor suhu +
Hitam: GND kawat tanah
Sonde tunggal: n=1, probe ganda, n=1,2 Current:?? current+?? connect mA n+;
¥ arus- ¥ koneksi mA n-/GND
probe tunggal: n=1, probe ganda, n=1,2 Relay:RLlnA dan RLnB menunjukkan terbuka;
RLnA dan RLnC pertunjukan ditutup.2,3,4
Daya: daya AC menghubungkan L, N daya DC: 24V + menghubungkan 24VDC +,
GND menghubungkan 24VDC-
Catatan:
1 Penundaan 1 digunakan untuk alarm probe1, penundaan 2 digunakan untuk alarm probe2.
Penundaan 3 dan penundaan 4 digunakan untuk alarm perbedaan.
2 ★ Keluarnya mA1+ dan mA- adalah arus perbedaan.
output default dari mA2+ dan mA- adalah probe 2 arus atau memilih probe 1 arus.( pilih dari 9 mode kerja ------- 2 output dari mA 2 )
★ Sebagai mode berjalan tingkat bahan ganda, output dari mA 1+ dan mA- adalah probe 1 arus. output dari mA2+ dan mA- adalah probe 2 arus.
Kartu tanda terima jaminan dari ultrasonometer level dan ultrasonometer perbedaan level
| Nama |
|
| Alamat |
|
| orang kontak |
|
telepon |
|
| Model produk |
|
Nomor produk |
|
| Tanggal penerimaan |
|
Biaya instalasi |
|
Instruksi kartu garansi dari ultrasonometer level
| Model produk |
|
Nomor produk |
|
| Tanggal penerimaan |
|
Biaya instalasi |
|
1Kebijakan Jaminan:
1. Silahkan menunjukkan kartu garansi, ketika pengguna perlu pemeliharaan. Dalam masa garansi, kegagalan yang disebabkan oleh penggunaan normal dapat menikmati pemeliharaan gratis sesuai dengan kartu garansi.
2Periode garansi: Periode garansi produk dimulai dari tanggal penerimaan dalam waktu 12 bulan.
Situasi berikut tanpa jaminan gratis:
1. produk atau komponen lain di luar masa garansi.
2Karena lingkungan penggunaan tidak dapat memenuhi persyaratan produk, akibatnya, perangkat keras tidak berfungsi.
3. Karena lingkungan daya yang buruk atau benda asing ke dalam perangkat, sebagai hasilnya, menyebabkan kegagalan atau kerusakan.
4. Karena kegagalan untuk mengikuti mereka sesuai dengan manual operasi dan pertimbangan, sebagai hasilnya, menyebabkan kegagalan.
5. Karena faktor force majeure seperti petir, air, api dan faktor alam lainnya, sebagai hasilnya, menyebabkan kegagalan.
6. Karena perbaikan yang tidak sah, modifikasi yang tidak sah, penyalahgunaan, sebagai hasilnya, menyebabkan kegagalan.
Catatan pembatasan:
1Tolong simpan petunjuk ini kartu garansi aman, hilang tanpa pembayaran.
Otoritas untuk interpretasi kartu garansi ini dimiliki oleh perusahaan kami, kami berhak untuk mengubah isi kartu ini tanpa pemberitahuan sebelumnya.
Pemasangan
Struktur produk
