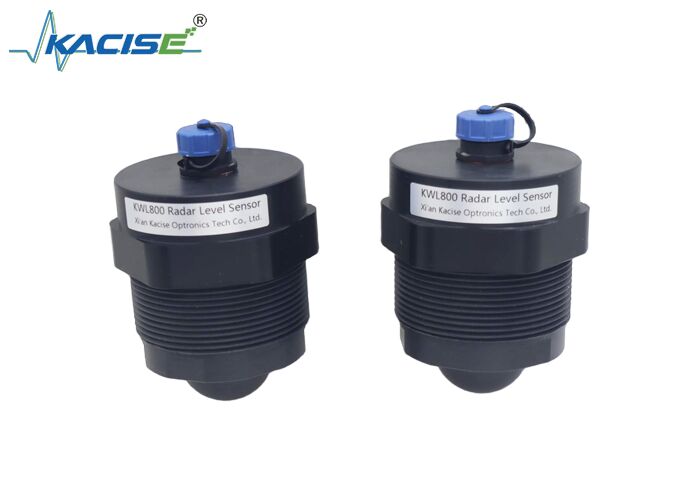

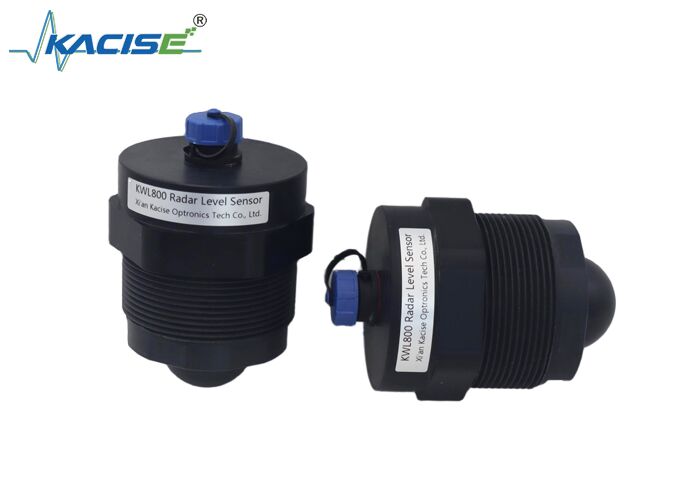

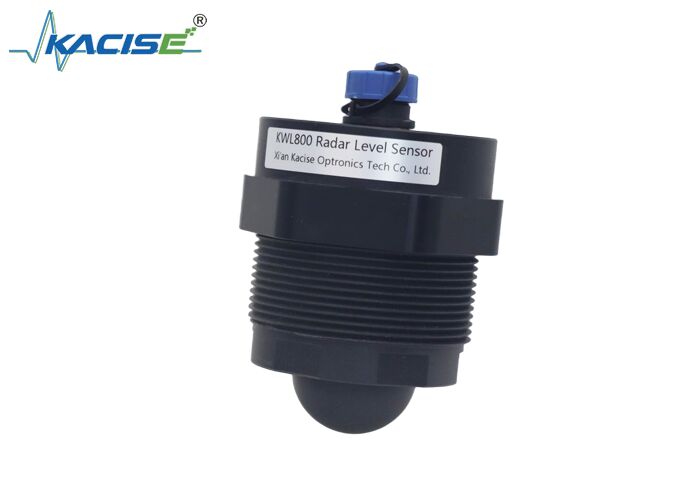

Sensor Tingkat Air Radar KWL800 dengan Frekuensi 80 GHz Jangkauan Pengukuran 20 m dan Housing PTFE

Sensor level air radar KWL800 adalah sensor yang dikembangkan oleh perusahaan kami untuk pengukuran level air dan level cairan. Sensor ini juga dapat digunakan untuk mengukur jarak material padat. Peringkat perlindungan maksimum perangkat dapat mencapai IP68. Sensor ini menyediakan output opsional 4-20 mA dan output relay. Antarmuka komunikasi mencakup RS485 atau UART, dan menggunakan protokol standar Modbus RTU. Produk ini memiliki jangkauan pengukuran maksimum hingga 20 m, dengan zona buta minimum 6 cm.

• Chip RF yang dikembangkan sendiri
• Menggunakan teknologi FMCW (Frequency Modulated Continuous Wave)
• Sinyal gelombang milimeter dengan penetrasi kuat, cocok untuk lingkungan yang kompleks
• Ukuran perangkat ringkas dengan ulir pemasangan metrik, mudah dipasang
• Jangkauan pengukuran hingga 20 m
• Sudut pancaran kurang dari 3°
• Rumah PTFE, tahan korosi

1. Inspeksi Pembongkaran Perangkat
   • Setelah menerima produk, periksa apakah kemasan utuh. Keluarkan perangkat dari kemasan dan verifikasi bahwa semua aksesori lengkap.
   • Baca manual produk dengan cermat.
   • Periksa apakah tampilan perangkat rusak.

   Jika ditemukan masalah, silakan hubungi kami segera untuk bantuan.

2. Inspeksi Lingkungan Pemasangan
   • Periksa apakah ada objek yang mengganggu dalam sudut pancaran tepat di bawah perangkat.
   • Seperti yang ditunjukkan pada gambar, setelah pemasangan, gelombang elektromagnetik yang dipancarkan oleh perangkat harus tegak lurus dengan permukaan yang diukur.

3. Metode Pemasangan

   Seperti yang ditunjukkan pada gambar di bawah, pasang produk ke braket pemasangan.



• Posisi pemasangan sensor harus sekokoh mungkin untuk menghindari getaran, dan lingkungan di bawah sensor harus seluas mungkin.
• Jarak minimum antara sensor dan permukaan cairan yang diukur harus lebih dari 30 cm.
• Jarak antara sensor dan tepi tangki, kolam, atau tepi sungai harus lebih dari 0,5 m.
• Pilih lokasi di mana fluktuasi permukaan air kecil untuk memasang sensor, untuk menghindari penurunan akurasi pengukuran atau pengukuran abnormal yang disebabkan oleh gelombang permukaan air.
