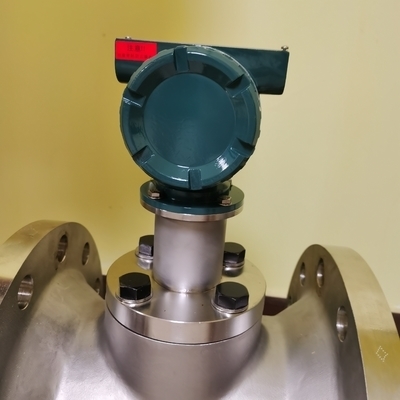

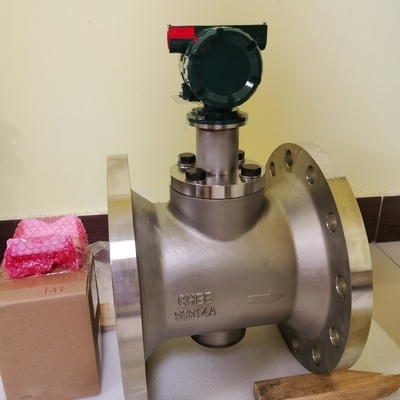

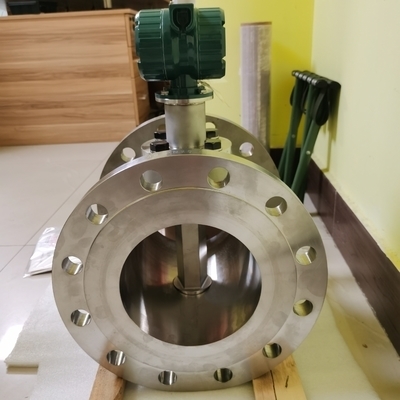

YOKOGAWA Digital YEWFLO Vortex Flowmeter Dengan FOUNDATION Fieldbus

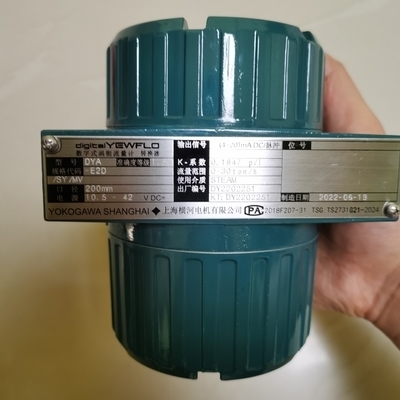

YOKOGAWA digitalYEWFLO Vortex Flowmeter (Model: DY Vortex Flowmeter, DYA Vortex Flow Converter) dengan Komunikasi Fieldbus FOUNDATION

YOKOGAWA digitalYEWFLO Vortex Flowmeter, bagian dari keluarga Instrumen Lapangan OpreX di bawah kategori Pengukuran OpreX, adalah solusi pengukuran aliran berkinerja tinggi yang dirancang untuk cairan,gas, dan uap. Menggabungkan sensor yang terbukti di lapangan dan tubuh perakitan (dengan lebih dari 450,000 units installed worldwide) with advanced digital technology--including Yokogawa's proprietary Spectral Signal Processing (SSP)--this flowmeter delivers accuracy and stability even in harsh process conditionsTersedia sebagai tipe detektor integral atau jarak jauh (DY) dan konverter jarak jauh (DYA), mendukung FOUNDATION Fieldbus, HART 7/5, dan protokol komunikasi BRAIN,memungkinkan integrasi yang mulus ke dalam sistem kontrol industriRangkaian ini juga termasuk Reduced Bore Type, dioptimalkan untuk aliran rendah dan pemasangan yang disederhanakan, membuatnya serbaguna untuk aplikasi dengan permintaan aliran yang bervariasi.

Tipe Reduced Bore mengintegrasikan flowmeter dengan reducer konsentris, menawarkan keuntungan unik untuk aliran rendah dan aplikasi aliran variabel:

• Pemasangan yang disederhanakan:Menghilangkan kebutuhan untuk pengurangan terpisah, pembesar, atau pipa pendek untuk panjang pipa lurus, mengurangi titik koneksi hingga 70% dan menurunkan risiko kebocoran.
• Pengukuran aliran rendah yang diperpanjang:Meningkatkan batas pengukuran bagian bawah 2-3 kali dibandingkan dengan tipe standar, memungkinkan deteksi aliran rendah yang akurat tanpa mengurangi pipa utama.
• Biaya dan Manfaat Keamanan:Mengurangi biaya instalasi, meminimalkan risiko kebocoran cairan, dan menghilangkan kebutuhan untuk menghentikan proses untuk penyesuaian rentang aliran (misalnya, mengganti pelat lubang).

Dua opsi pengurangan:

• / R1:Ukuran lubang detektor dikurangi 1 ukuran dari pipa flange.
• / R2:Ukuran lubang detektor berkurang 2 ukuran, ideal untuk aliran ultra-rendah.

Kompatibilitas dengan Versi Khusus:Dapat dikombinasikan dengan Multi-Variable Type (untuk pengukuran dan koreksi suhu) atau High-Temperature Version (suhu proses hingga 450 °C), meningkatkan fleksibilitas.

Suhu proses:Tipe standar: -29 sampai 250 °C; Versi suhu tinggi: hingga 450 °C.

Tekanan proses:-0,1 MPa untuk flange rating (berbeda-beda tergantung pada model).

Diameter:

• Tipe standar: Wafer (15-100 mm), Flange (15-400 mm).
• Jenis lubang berkurang: Flange (25-200 mm) dengan reduktor /R1 atau /R2.

Keakuratan:

• Cairan: ± 0,75% dari pembacaan (tergantung pada bilangan Reynolds).
• Gas/Uap: ±1,0% dari pembacaan (tergantung pada kecepatan aliran).

Sinyal Keluar:Output analog, output kontak transistor (output simultan tersedia).

• Tipe standar:Ideal untuk jangkauan aliran yang luas di boiler, pengolahan kimia, dan sistem utilitas.
• Jenis pengeboran berkurang:Cocok untuk saluran pasokan uap, sistem aliran variabel musiman, dan proses aliran rendah dalam tekstil, makanan, dan pembuatan bahan bangunan.
• Kombinasi Multi Variabel:Memungkinkan pengukuran aliran massa langsung uap jenuh, bahkan pada aliran rendah.
