Koso EPB801 Posisi Valve Listrik untuk Posisi yang Tepat

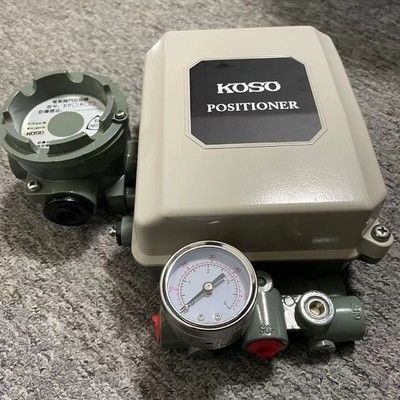

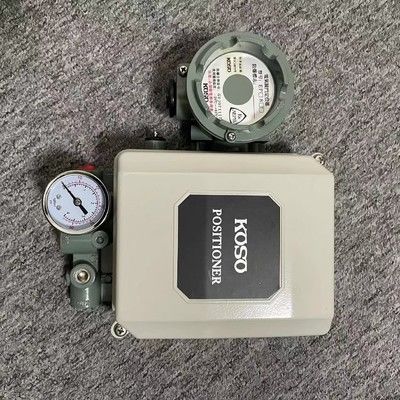

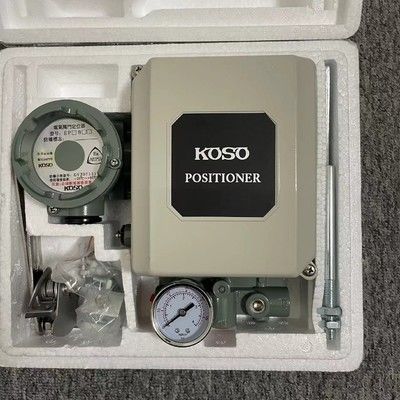

Koso EPB801 Electric Valve Positioner

Pengantar Produk

Koso EPB801 Electric Valve Positioner adalah aksesori penting untuk katup kontrol pneumatik, dirancang untuk mengatur posisi katup secara presisi dalam proses industri. Ia menerima sinyal input 4–20 mA DC dari pengontrol dan mengubahnya menjadi output pneumatik untuk menggerakkan katup, sementara umpan balik mekanis dari batang katup memastikan pelacakan posisi yang akurat. Positioner mengirimkan sinyal listrik ke sistem atas untuk pemantauan waktu nyata, menjadikannya penting untuk sistem kontrol loop tertutup. Dengan rumah paduan aluminium yang kokoh dan berbagai peringkat tahan ledakan, ia cocok untuk berbagai lingkungan industri dari -20°C hingga 80°C.

Fitur Produk

Kontrol & Umpan Balik Presisi:

Sinyal Input: Standar 4–20 mA DC (rentang terbagi: 4–12 mA/12–20 mA/10–50 mA untuk model EP-15/17/25/27).

Umpan Balik Mekanis: Perpindahan batang diubah menjadi sinyal listrik untuk pemantauan sistem waktu nyata.

Kompatibilitas Aktuator Serbaguna:

Langkah Lurus: 12–100 mm; Langkah Sudut: 0–90 derajat.

Dapat beradaptasi dengan aktuator kecil/besar melalui strategi kontrol beban dan penyesuaian mekanisme cam.

Kinerja Pneumatik:

Tekanan Sumber Gas: 0.14–0.16 MPa atau 0.17–0.50 MPa.

Konsumsi Gas: 5 NL/menit pada 0.4 MPa; desain penguat daya rendah mengurangi penggunaan energi.

Akurasi & Keandalan:

Backlash: <1%; Zona Mati: <0.4% untuk penentuan posisi katup yang presisi.

Karakteristik Output: Linier (dapat dikonfigurasi ke cepat buka, persentase, dll., melalui mekanisme cam).

Fitur Lingkungan & Keselamatan:

Rentang Suhu: Tahan Api: -20°C–60°C; Standar: -40°C–80°C.

Jenis Tahan Ledakan: Tersedia model tahan api dan biasa.

Perlindungan IP: Cocok untuk lingkungan yang keras dengan kelembaban relatif ≤90%.

Desain & Pemasangan:

Rumah: Paduan aluminium (berat: 3.5 kg).

Koneksi Udara: Ulir ZG1/4 untuk integrasi pneumatik yang mudah.

Konversi Penguat: Mudah beralih antara aksi positif/negatif untuk aktuator aksi tunggal.

Parameter teknis dan kinerja:

Sinyal Input: Standar: 4-20 MADC.

Terbagi: 4-12 MADC 12-20 MADC 10-50 MADC (ep-15.17. EP-25.27.) ...

Impedansi Input: 250 Euro (4-20 MADC)100 Euro (10-50 MADC).

Langkah Nominal: langkah lurus: 12... 100 mm, Sudut: 0-90 derajat ...

Tekanan sumber gas: 0.14-0.16 mpa 0.17-0.50 mpa.

Konsumsi Gas: 5NL/menit (ketika tekanan gas 0.4 MPa) ...

Backlash: kurang dari 1% zona mati: kurang dari 0.4% .

Karakteristik Output: linier (dapat diubah menjadi cepat buka, seperti karakteristik persentase) ...

Suhu Lingkungan: Tipe tahan api-20-+ 60℃ tipe normal-40-+ 80℃

Kelembaban Relatif: tidak lebih dari 90% ...

Tipe tahan ledakan: tipe tahan api, tipe biasa. Antarmuka sumber udara ZG1/4 ...

Material casing: paduan aluminium. Berat: 3.5 kg

Fitur positioner katup seri EPB800:

Berlaku untuk aktuator kapasitas kecil dan kapasitas besar: mengadopsi kebijakan rudal kontrol beban, pilih kebijakan rudal yang sesuai dapat memperoleh positioner yang cocok untuk aktuator.

konsumsi gas kecil: konsumsi daya penguat kecil, kapasitas besar.

Karakteristik output dapat dipilih: karena ada mekanisme cam dalam mekanisme umpan balik, karakteristik output selain yang standar dapat dipilih.

4 berbagai mode umpan balik model yang sesuai: selama penggantian perangkat cam, dapat digunakan untuk aktuator yang sesuai berikut.

* aktuator perjalanan langsung: standar-------------EPB8O1 * Aktuator Perjalanan Sudut: Standar----. EPB8 02, mudah diubah menjadi penguat reaksi: ketika aktuator aksi tunggal memerlukan kontrol reaksi, penguat aksi positif dapat dengan mudah diubah menjadi penguat aksi negatif.
