Catu Daya Mode Sakelar WAGO 787-734

Catu Daya Mode-Sakelar WAGO 787-734

Pendahuluan Produk

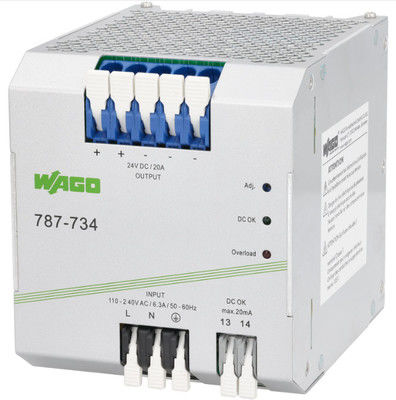

WAGO 787-734 adalah catu daya mode-sakelar berkinerja tinggi yang dirancang untuk aplikasi industri, menawarkan keluaran 24 VDC yang stabil pada 20 A (480 W) dengan regulasi tegangan yang presisi. Direkayasa untuk keandalan di lemari kontrol, ia menampilkan pendinginan konveksi alami untuk pemasangan horizontal, terminasi tanpa alat melalui blok terminal PCB yang dioperasikan dengan tuas, dan isolasi listrik yang sesuai dengan SELV (UL 60950-1) dan PELV (EN 60204). Catu daya mendukung rentang masukan yang luas (85–264 VAC/130–373 VDC), memastikan riak rendah (<100 mV), dan mencakup kontak DC OK untuk pemantauan sistem.

Fitur Produk

Spesifikasi Daya:

Keluaran: 24 VDC (dapat disesuaikan 22–28 V), 20 A, 480 W.

Masukan: 85–264 VAC atau 130–373 VDC, 1-fase, 47–63 Hz (kompatibel 0 Hz).

Efisiensi: Faktor daya ≥0.94 (230 VAC) / ≥0.98 (115 VAC) dengan PFC aktif.

Kinerja & Perlindungan:

Akurasi: Penyimpangan kontrol ≤1%, riak sisa ≤100 mV (puncak-ke-puncak).

Penanganan Kelebihan Beban: Mode daya konstan (1.15–1.4x arus nominal), pemadaman hubung singkat dengan mulai ulang otomatis.

Mains Hold-up: ≥20 ms pada 230 VAC untuk stabilitas transien.

Desain & Pemasangan:

Pendinginan: Konveksi alami saat dipasang secara horizontal.

Terminasi: Blok terminal PCB yang dioperasikan dengan tuas tanpa alat untuk pengkabelan cepat.

Pemasangan: Desain yang dikapsulasi untuk penggunaan lemari kontrol.

Keselamatan & Kepatuhan Listrik:

Isolasi: SELV (UL 60950-1), PELV (EN 60204).

Arus Inrush: ≤30 A; arus pelepasan ≤2 mA.

Pemantauan & Konektivitas:

Kontak DC OK: Sinyal switching bebas pantulan melalui optocoupler untuk indikasi kesehatan sistem.

Lingkungan & Fisik:

Dimensi: 6.00 mm² (lihat lembar data untuk ukuran yang tepat).

Operasi: Cocok untuk lingkungan industri dengan kontrol suhu yang stabil.
