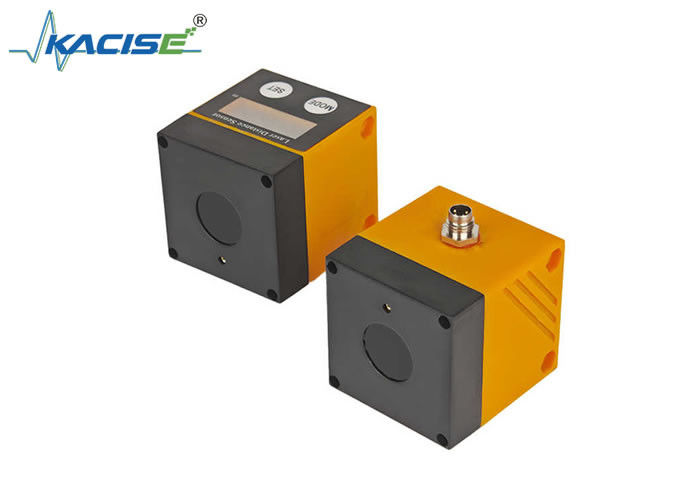

KLSA Series Laser Ranging Sensor untuk Surveying dan Konstruksi Teknik

Sensor jarak jauh laser seri KLSA untuk surveying dan konstruksi teknik.

Pengantar

Sensor jarak laser seri KLSA adalah alat khusus yang dirancang untuk memenuhi tuntutan ketat surveying dan konstruksi teknik.sensor ini memberikan presisi tinggi, pengukuran jarak tanpa kontak untuk mendukung tugas-tugas seperti perencanaan situs, keselarasan struktural, dan pemantauan kemajuan di lingkungan konstruksi.

Fitur Utama

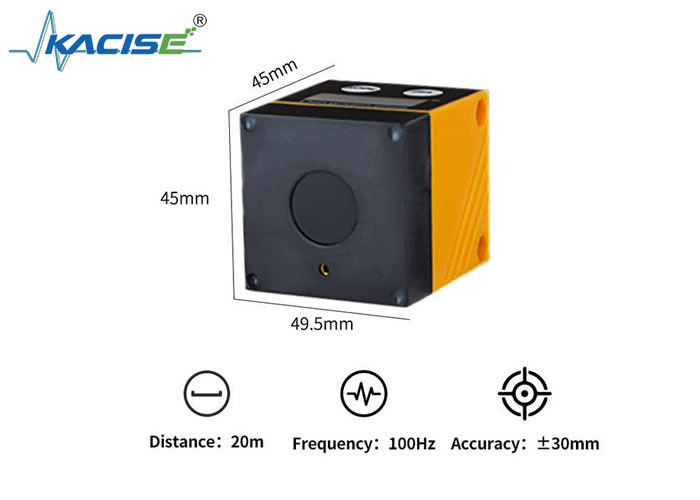

• Pengukuran presisi: Mengukur jarak dengan akurat dari 0,03 sampai 22 meter, dengan kisaran akurasi tetap dan resolusi tingkat milimeter (misalnya, 1,234m untuk pembacaan sub-10m),memastikan data rinci untuk tugas survei dan tata letak.
• Output Sinyal Dual: Menyediakan RS485 (protokol MODBUS-RTU) untuk integrasi digital dengan perangkat lunak survei dan sinyal analog 420mA untuk transmisi data real-time ke sistem kontrol.
• Penghapusan Latar Belakang: Menyaring refleksi di luar 22 meter, meminimalkan gangguan dari struktur sekitar atau medan untuk fokus pada pengukuran target.
• Antarmuka yang dapat dikonfigurasi pengguna:

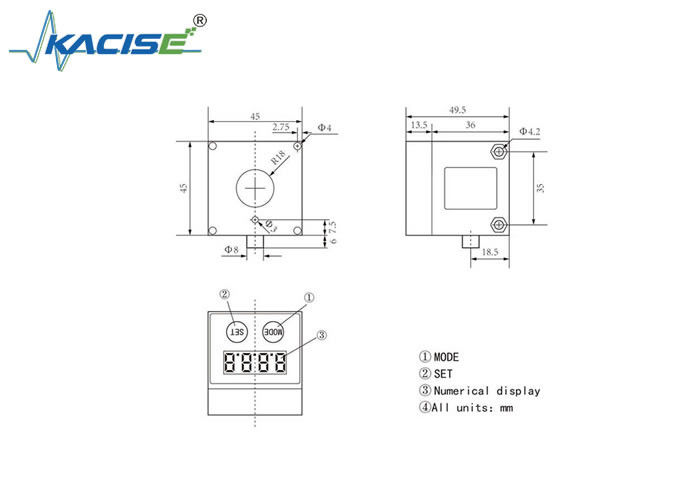

• Tampilan 4-digit intuitif menunjukkan pembacaan jarak secara real-time dalam meter, dengan beralih unit otomatis (milimeter untuk <10m, sentimeter untuk ≥10m).
• Tombol MODE/SET memungkinkan penyesuaian di tempat, seperti kontrol on/off laser (melalui menu LAS) dan kalibrasi kisaran analog (pengaturan AEP), tanpa mengganggu pengukuran.
• Hysteresis & Fungsi Jendela (Model KLSA-PN):
• Fungsi histeresis menstabilkan sinyal output dengan menentukan titik switch dengan toleransi ± 30 mm, ideal untuk memantau komponen bergerak di situs konstruksi dinamis.
• Fungsi jendela menetapkan ambang dekat (nSPx) dan jauh (FSPx) untuk mendeteksi objek dalam zona tertentu, mendukung kontrol kualitas untuk celah struktural atau penempatan bahan.
• Keandalan kelas industri:
• Bekerja pada catu daya DC 935V, sesuai dengan standar keselamatan EN 50178, dan tahan kondisi situs yang keras dengan konstruksi yang kokoh.
• Membutuhkan instalasi profesional untuk memastikan kepatuhan terhadap peraturan keselamatan dan kinerja optimal.

Aplikasi

• Surveying & Mapping: Mengukur kontur tanah, dimensi bangunan, dan fasilitas infrastruktur untuk analisis dan desain topografi.
• Pemantauan Situs Konstruksi: Melacak deformasi struktural, memeriksa keselarasan formwork, dan memverifikasi volume persediaan bahan secara real time.
• Teknik Sipil: Mendukung konstruksi jembatan dan terowongan dengan memantau jarak komponen, keselarasan vertikal/horisontal, dan ruang bebas beban.
• Integrasi peralatan: Terintegrasi dengan stasiun total robot, drone, atau sistem IoT melalui MODBUS-RTU untuk pengumpulan data otomatis dan pengoptimalan alur kerja.

Spesifikasi Teknis

Komunikasi: RS485 terisolasi dengan laju baud yang dapat disesuaikan (9600 ∼ 115200 bps) dan pemeriksaan CRC16 untuk transmisi data yang dapat diandalkan.

Keamanan: Kontrol on/off laser mengurangi gangguan visual selama survei, sementara register status kesalahan (misalnya, 0000H untuk peringatan over-range) meningkatkan kemampuan diagnostik.

Seri KLSA menggabungkan presisi, daya tahan, dan kemampuan beradaptasi, menjadikannya alat yang sangat diperlukan bagi para profesional dalam surveying dan konstruksi teknik yang membutuhkansolusi pengukuran jarak real-time.
