Name: Sensor jarak jauh laser KLSA-PN untuk pemetaan topografi
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: Klsa-pn
Price: 5,000.00 USD
Availability: InStock

Rumah > Produk > Sensor laser >

Sensor jarak jauh laser KLSA-PN untuk pemetaan topografi

Sensor jarak laser pemetaan topografi

Sensor jarak jauh laser KLSA-PN

Tempat asal:

Cina

Nama merek:

KACISE

Sertifikasi:

Nomor model:

Klsa-pn

Hubungi Kami

Minta Kutipan

Rincian produk

Output:

RS485/Simulation/PNP/NPN/Relay/UART

measuring range:

20m

measuring frequency:

50...100...250Hz

fade zone:

0.2m

Work laser:

905nm,Class 1

working temperature:

-20~50℃

Menyoroti:

Sensor jarak laser pemetaan topografi

Sensor jarak jauh laser KLSA-PN

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 PCS

Kemasan rincian

Setiap unit memiliki kotak individual dan semua kotak dikemas dalam paket standar atau permintaan pe

Waktu pengiriman

5-8 hari kerja

Syarat-syarat pembayaran

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Menyediakan kemampuan

1000 Potongan/potongan per Minggu bisa dinegosiasikan

Produk terkait

Video

Seri KLSA Laser Ranging Sensor Jarak Pengukuran Maksimum 22m Kandang Perlindungan Tingkat IP65 Untuk Industri Dan Manufaktur

Dapatkan Harga Terbaik

KLSA Series Laser Ranging Sensor untuk Surveying dan Konstruksi Teknik

Dapatkan Harga Terbaik

Video

Sensor Jarak Laser KLSA Berkinerja Tinggi di Luar Ruang

Dapatkan Harga Terbaik

Radar laser 2D KL2A-25 untuk kendaraan tak berawak dan kapal tak berawak

Dapatkan Harga Terbaik

Hubungi Kami

86--17719566736

Hubungi Sekarang

Deskripsi Produk

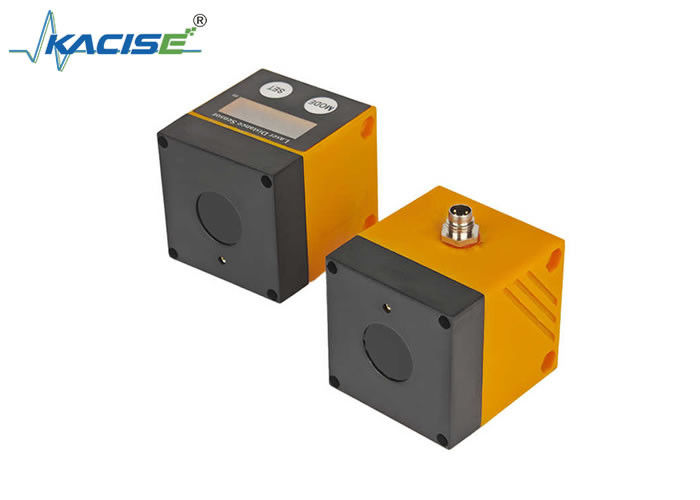

Sensor Pengukur Jarak Laser KLSA-PN Untuk Pemetaan Topografi

Atribut Produk

Atribut	Nilai
Keluaran	RS485/Simulasi/PNP/NPN/Relay/UART
Jangkauan Pengukuran	20m
Frekuensi Pengukuran	50...100...250Hz
Zona Pudar	0.2m
Laser Kerja	905nm, Kelas 1
Suhu Kerja	-20~50℃

Deskripsi Produk

Sensor pengukur jarak laser KLSA-PN adalah instrumen presisi yang menggunakan teknologi laser untuk mencapai pengukuran jarak tanpa kontak. Ia menentukan jarak, posisi, atau perpindahan objek target dengan memancarkan laser dan menganalisis sinyal yang dipantulkan. Keunggulan utamanya adalah presisi tinggi, jarak jauh, respons cepat, dan kemampuan anti-interferensi.

Fitur Utama

Dapat digunakan sebagai sensor jarak laser dengan rentang pengukuran 0,03 hingga 22 m
Penekanan latar belakang 22 m
Tampilan 4 digit untuk nilai yang diukur
Keluaran sinyal RS485 dan sinyal analog 4-20mA
Jarak antara sensor dan latar belakang harus dibatasi hingga ≤22 m untuk pengukuran yang akurat

Spesifikasi Teknis

Parameter Kinerja

Rentang Pengukuran	Jarak pengukuran maksimum: 22m Di bawah lingkungan cahaya kuat @100KLux: 12m Di bawah target hitam dengan reflektansi 10%: 20m
Frekuensi Pengukuran	100HZ (frekuensi dapat disesuaikan)
Akurasi Pengulangan	±8.0mm @50~2000mm ±20.0mm @2000~6000mm ±30.0mm @6000~20000mm
Akurasi Absolut	±20.0mm@200~2000mm; area buta dekat 20~200mm, kesalahan besar ±30.0mm @2000~6000mm <1% @6000~20000mm
Deteksi Multi-target	Puncak Ganda
Kompensasi Suhu	Ya
Koreksi Reflektansi	Ya, penyimpangan target warna yang berbeda kurang dari 5mm
Area Buta	0.03m

Sumber Cahaya

Laser Kerja	905nm, Kelas 1
Bidang Pandang FOV	<2°
Ukuran Titik	Φ3.5cm@1m: Φ11.5cm@5m Φ23cm@10m; Φ50cm@20m
Laser Indikator	650-660nm, Kelas 2, (IEC 60825-1:2014, EN 60825-1:2014)

Lingkungan Kerja

Suhu Kerja	-20~50℃
Suhu Penyimpanan	-40~85℃
Tingkat Perlindungan Penutup	IP65

Parameter Listrik

Tegangan Kerja	DC+9~35V
Arus Kerja	107mA@12V menunjukkan laser bekerja 103mA@12V menunjukkan laser mati
Perlindungan Terbalik	Ya
Isolasi	Ya
Umur Laser	Lebih dari 50000 jam

Antarmuka Keluaran

Antarmuka Keluaran	Dua arah PNP \| Dua arah NPN \| RS485-Modbus \| UART \| Relay Biasanya terbuka/tertutup \| Biasanya terbuka/tertutup \| 4~20mA
Beban Arus Maksimum Keluaran Sakelar	100mA
Beban Maksimum Keluaran Analog	250Ω

Tombol Tampilan

Digit tabung Nixie	4-bit
Fungsi Tombol	Penyesuaian nilai sakelar; indikasi sakelar laser; penyesuaian rentang analog

Parameter Mekanis

Berat	73g+3g (kesalahan pengisian lem)
Casing	ABS

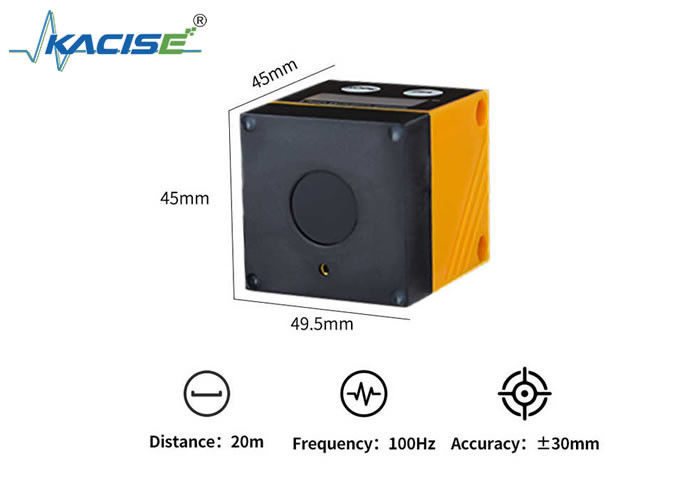

Dimensi	454549.5mm

Aksesori

Baut	M4*55mm 2
Braket	Opsional
Koneksi Listrik	1*M8, kabel panjang 1 meter

Petunjuk Keselamatan

Harap baca dokumen ini sebelum memasang perangkat. Pastikan bahwa produk tersebut sesuai untuk aplikasi Anda dan tidak tunduk pada batasan apa pun.
Penggunaan yang tidak tepat atau penggunaan perangkat untuk tujuan selain yang ditentukan dapat menyebabkan perangkat tidak berfungsi atau menyebabkan situasi yang tidak terduga selama penggunaan.
Hanya personel yang memenuhi syarat yang berwenang oleh operator perangkat yang boleh melakukan pemasangan, sambungan listrik, pengaturan, pengoperasian, dan pemeliharaan perangkat.
Jika terjadi kerusakan pada perangkat, harap hubungi pabrikan. Kami menolak setiap klaim tanggung jawab dan garansi yang timbul dari modifikasi dan/atau perubahan yang tidak sah pada perangkat.

Fungsi

Keluaran Fungsi Histeresis

[Hno][Hnc]. Atur titik sakelar. Jika nilai yang diukur berubah di sekitar rentang penginderaan, fungsi histeresis dapat menjaga keadaan sakelar keluaran tetap stabil.

Keluaran Fungsi Jendela

[Fno][Fnc]. Atur dua titik sakelar untuk dekat dan jauh. Gunakan fungsi jendela untuk memantau rentang yang diizinkan yang ditentukan.

Matikan Laser

Sensor dapat mengatur titik merah untuk menunjukkan laser hidup dan mati dengan menekan tombol. Itu tidak memengaruhi pengukuran jarak normal.

Pemasangan

Kondisi Pemasangan

Pasang perangkat sehingga objek yang akan diukur berada dalam rentang pengukuran 0,03...22 m.
Sensor memiliki rentang akurasi tetap 22 m. Jangan mengukur objek dalam rentang > 22 m.
Pelanggan juga harus menghindari objek reflektif di jalur optik langsung sensor dalam rentang > 22 m. Jika tidak, nilai yang diukur mungkin tidak akurat.

Pasang Aksesori

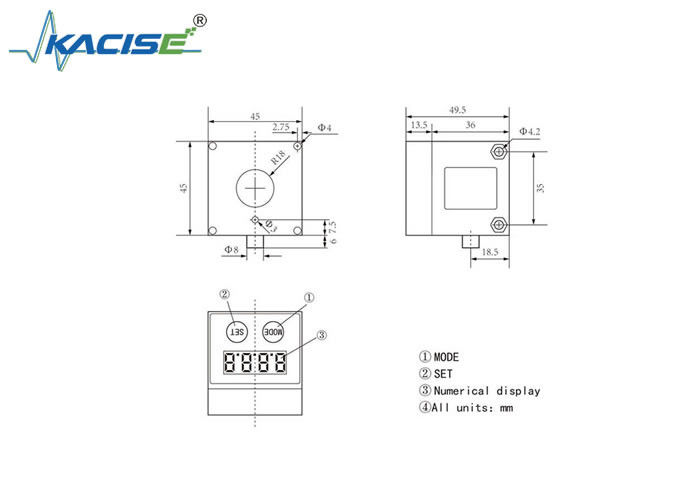

Dimensi

Definisi Kabel

TIDAK.	Warna Garis	KLSA-P/N	KLSA-DA	KLSA-T
1	Coklat	VCC, DC9-35V	VCC, DC9~35V	VCC, DC3.3V
2	Hitam	GND	GND, ground analog	Ground daya
3	Biru	OUT1	RS485 A	RX
4	Putih	OUT2	RS485 B	TX
5	Abu-abu	Tidak ada	Keluaran analog

Tabel Model Pesanan

Rentang	Antarmuka	Model
1m	PNP	KLSA-01P
2m	PNP	KLSA-02P
3m	PNP	KLSA-03P
4m	PNP	KLSA-04P
5m	PNP	KLSA-05P
5m	NPN	KLSA-05N
5m	RS485/4-20mA	KLSA-05DA
5m	Relay	KLSA-05R
10m	PNP	KLSA-10P
10m	NPN	KLSA-10N
10m	RS485/4-20mA	KLSA-10DA
10m	Relay	KLSA-10R
20m	PNP	KLSA-20P
20m	NPN	KLSA-20N
20m	RS485/4-20mA	KLSA-20DA
20m	Relay	KLSA-20R
20m	UART TTL	KLSA-20T
