KTG184 Sistem Analisis Proses Gas Alam lebar 1000MM × tinggi 1700MM × kedalaman 600MM untuk pemeliharaan normal

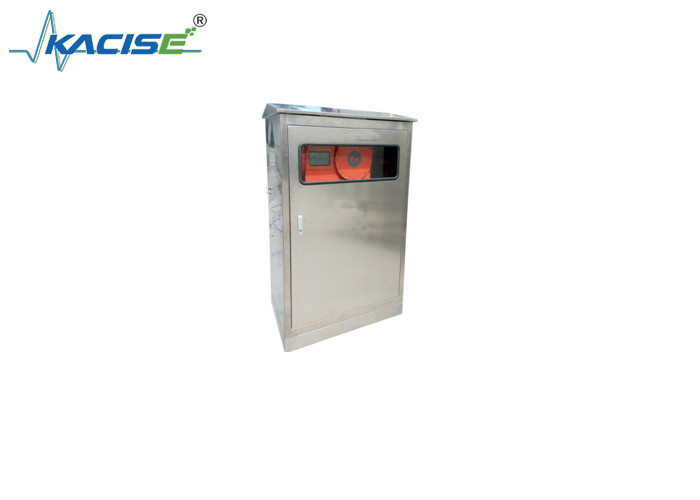

KTG184 Sistem Analisis Proses Gas Alam

Pengantar

Sistem analisis KTG184 dirancang dan diproduksi khusus untuk analisis online CO2 dan titik embun (DP) setelah pemurnian gas alam. Fiturnya adalah sebagai berikut:Katup pipa semua dirancang dengan stainless steel. Ini dapat melakukan deteksi online dari kandungan CO2 dan nilai DP. Instrumen CO2 secara intuitif menampilkan data di tempat. Pada saat yang sama ia output sinyal arus standar 4-20mA,yang dapat dihubungkan ke komputer, remote display atau recorder, memungkinkan remote control atau koneksi ke sistem kontrol otomatis untuk kontrol tanpa pengawasan.Antarmuka manusia-mesin mengadopsi layar sentuh dot-matrix 320×240 dengan sudut pandang yang kecil, yang intuitif dan menarik. tombol sentuh dan operasi menu Cina penuh membuatnya mudah dipahami, sederhana dan dapat diandalkan.dapat mencatat kandungan CO2 dan nilai DP pada interval yang teratur. Data yang tersimpan dapat mencapai hingga 3,200, dan tampilan kurva juga disediakan.

Sensor CO2 dalam sistem deteksi ini menggunakan sensor inframerah impor, dan sensor titik embun menggunakan sensor titik embun Vaisala, yang memiliki kinerja yang andal dan umur panjang.Sistem pemrosesan sinyal mengadopsi sistem mikro komputer chip tunggal cerdas yang sangat terintegrasi, termasuk komponen seperti konversi analog-digital, konversi digital-analog, analisis dan pemrosesan, dan output fungsi.dengan operasi keseluruhan yang sederhana dan pemeliharaan yang nyaman.

Sistem deteksi ini mengadopsi sistem pra-pengolahan multi-tahap, termasuk pengurangan tekanan, stabilisasi tegangan, stabilisasi aliran, filtrasi, dll, dan dilengkapi dengan gas standar.Fittings pipa gas terbuat dari stainless steelKeandalan yang tinggi memastikan bahwa sistem dapat secara akurat dan stabil mendeteksi komponen sampel gas.

Indikator Kinerja Teknis Utama

(1) Kisaran pengukuran: 0-100×10−6 CO2, +20°C~-100°C;

(2) Waktu respons sistem: CO2 T90<30S (Tabung pengambilan sampel di luar kabinet analisis adalah <3M);

(3) Keakuratan filtrasi: <0,1μm;

(4) Sinyal output: sinyal standar 4-20mA;

(5) Siklus pemeliharaan normal: Tidak kurang dari 90 hari.

(6) Dimensi keseluruhan: 1000MM (lebar) × 1700MM (tinggi) × 600MM (dalam);

(7) Kelas tahan ledakan: ExdIICT6;

(8) Berat: Sekitar 120Kg.
