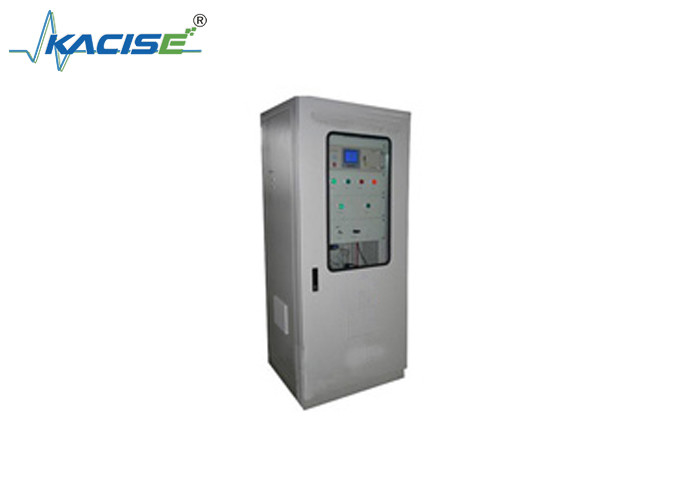

KTG183 Calcium Carbide Furnace Tail Gas Analysis Sistem Lengkap

Pengantar

Sistem analisis gas ekor tungku kalsium karbida KTG183 adalah produk berkinerja tinggi yang dirancang dan dikembangkan sesuai dengan karakteristik analisis gas ekor tungku kalsium karbida.Ini dapat dengan cepat dan online menganalisis calcium karbida tungku gas ekor di lingkungan lapangan yang keras dan menyadari otomatisasi dan kecerdasan dari proses analisisSistem ini dapat secara otomatis mengekstrak gas sampel. Setelah gas sampel dihapus debu oleh probe pengambilan sampel dan mengalami dehumidification sekunder di unit pra-pengolahan,gas sampel di pipa masuk ke instrumen analisis melalui katup pengambilan sampel untuk analisis online terus menerus dan output sinyal arus standarSelain itu, sistem secara berkala menjalankan program backflushing untuk memastikan operasi stabil unit pengambilan sampel jangka panjang.Menggabungkan dengan pengalaman aplikasi yang sukses di industri analisis gas ekor tungku kalsium karbida selama bertahun-tahun, sistem analisis gas ekor online terus menerus yang dirancang dan diimplementasikan memiliki karakteristik berikut:

(1) Teknologi Canggih dan Stabilitas Sistem yang Baik

Pengembangan sistem ini sangat terintegrasi dengan situasi aktual proses tungku kalsium karbida tertutup di dalam dan luar negeri.Ini secara komprehensif menggunakan teknologi pengambilan sampel dan pra-pengolahan asing yang canggih, dan telah mencapai tingkat canggih dari perangkat asing serupa dalam hal kemajuan, penerapan, keandalan, dan keamanan.

(2) Dekat dengan Aplikasi dan Keandalan Sistem Tinggi

Untuk memastikan keandalan sistem yang tinggi, sambil mengadopsi teknologi canggih, sejumlah desain inovatif telah dilakukan sesuai dengan karakteristik aplikasi industri.Misalnya, kabinet analisis sistem menggunakan sistem pemanasan tracing listrik suhu konstan,yang secara efektif memecahkan masalah penyumbatan yang disebabkan oleh pembekuan air pekat di pipa dan komponen di musim dingin. The backflushing cabinet and nitrogen boosting device specially designed for the sintered microporous sampling probe made of stainless steel fiber greatly improve the backflushing effect of the sampling probeBerdasarkan kompresor kondensor dan pompa peristaltik untuk pembuangan air limbah, program kontrol untuk limbah dan drainase telah dioptimalkan,meningkatkan efek limbah dan drainase secara efektifSerangkaian desain inovatif secara efektif memastikan keandalan tinggi dari sistem.

(3) Fungsi Lengkap dan Operasi Sistem yang Kuat

Berdasarkan pengalaman aplikasi industri selama bertahun-tahun, fungsi sistem lengkap telah dirancang dan diimplementasikan, dan tingkat otomatisasi yang tinggi telah dicapai. The system uses an OMRON programmable logic controller (PLC) as the central control unit of the system to complete functions such as automatic internal and external purging of the sampling pipeline and probe of the deviceSelain itu, kontrol sistem menggunakan layar kontrol sentuh yang andal dan stabil.Antarmuka manusia-mesin yang baik menghilangkan kendala mode kontrol tombol tradisional dan meningkatkan fungsi sistem.

(4) Desain modular dan volume pemeliharaan sistem kecil

Menurut persyaratan sistem lengkap, tata letak struktur sistem mengadopsi struktur kabinet analisis (atau ruang analisis),mewujudkan desain modular dari unit fungsi sistemHal ini tidak hanya menyederhanakan instalasi di tempat dan debugging tetapi juga secara efektif meningkatkan keandalan sistem, mengurangi volume pemeliharaan sistem,dan dapat menyelesaikan "turnkey desain proyek".

Indikator Kinerja Teknis Utama Sistem

Jangkauan pengukuran: 0,00-15,00% O2; 0,0-30,0% H2; (Jangkauan dapat disesuaikan)

00,0100,0% CO; (Komponen seperti CO2, CH4, dan nilai kalori bersifat opsional)

Tingkat aliran gas sampel: 400 ± 10 ml/menit;

Waktu respons sistem: T90<30s (Tabung pengambilan sampel di luar kabinet analisis adalah <10M);

Keakuratan filtrasi: <1μm;

Output analog: 4-20mA;

Output digital: antarmuka RS232/485, protokol Modbus/RTU standar; (Opsional)
