4 20mADC Output Current KTG170 Ultraviolet Analyzer untuk Pengukuran H2S

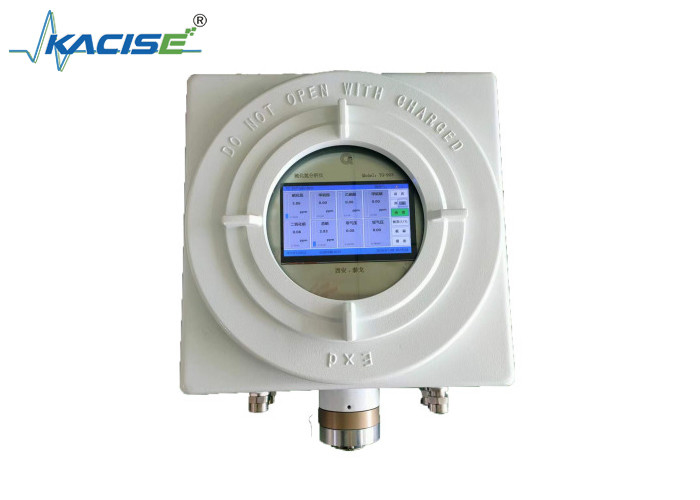

KTG170 Ultraviolet Analyzer

Prinsip Dasar

Prinsip menggunakan teknologi spektroskopi penyerapan presisi tinggi untuk mengukur gas belerang didasarkan pada hukum Beer-Lambert.Ini memanfaatkan spektrum penyerapan karakteristik gas seperti hidrogen sulfida, metanethiol, dimethyl sulfide, dan dimethyl disulfide.dan kemudian konsentrasi setiap gas dihitung secara terbalik sesuai dengan sinyal spektrum penyerapan diferensial karakteristik dari setiap gas komponen.

Parameter teknis

Medium: Gas alam

Tekanan: 0,05 - 0,5 Mpa

Suhu lingkungan: -20 - 50°C

H2S: 0 - 30 PPm (Rentang pengukuran dapat disesuaikan sesuai dengan kebutuhan pelanggan)

Arus keluaran: 4 - 20mADC

Sumber daya: Tegangan nominal 220V±22V, frekuensi 50Hz±5Hz

Antarmuka gas sampel: Φ6×1

Output analog: 2 saluran 4 - 20mA

Output kontak: 4 saluran (diprogram)

Output digital: 2 saluran antarmuka RS485, menggunakan protokol Modbus

Parameter tahan ledakan

Kelas tahan ledakan: ExdIICT6

Kelas perlindungan: IP65

Dimensi keseluruhan: 505490235

Berat: Sekitar 25kg

Fitur Instrumen

• Semua bagian yang bersentuhan dengan gas sampel terbuat dari bahan tahan korosi.
• Data dapat ditransmisikan ke sistem kontrol terpusat unggul dari pabrik produksi gas melalui beberapa antarmuka.
• Hal ini dapat menggantikan teknologi analisis gas elektrokimia dan kromatografi gas, dengan umur layanan yang panjang, kinerja biaya tinggi, dan biaya pemeliharaan yang rendah.
• Layar LCD besar, operasi menu Cina penuh, dengan fungsi operasi cepat, membuat operasi sederhana dan nyaman.
• Otomatis beralih dari berbagai rentang, dan rentang menengah dapat diatur.
• Pemrosesan sepenuhnya digital membuatnya lebih akurat, stabil dan dapat diandalkan.
• Ini memiliki fungsi soft start dan watchdog untuk memastikan operasi instrumen yang dapat diandalkan untuk waktu yang lama.
• Keluarannya sinkron dan terisolasi (0/4 - 20) mA, dan beban output adalah 250Ω.
• Ini memiliki sinyal output status yang sepenuhnya independen seperti kalibrasi, kesalahan, alarm, dan konversi rentang.
• Produk tahan ledakan menggunakan perlengkapan tahan api tahan ledakan khusus dan dapat digunakan di lingkungan ledakan Zona 1 dan Zona 2.
