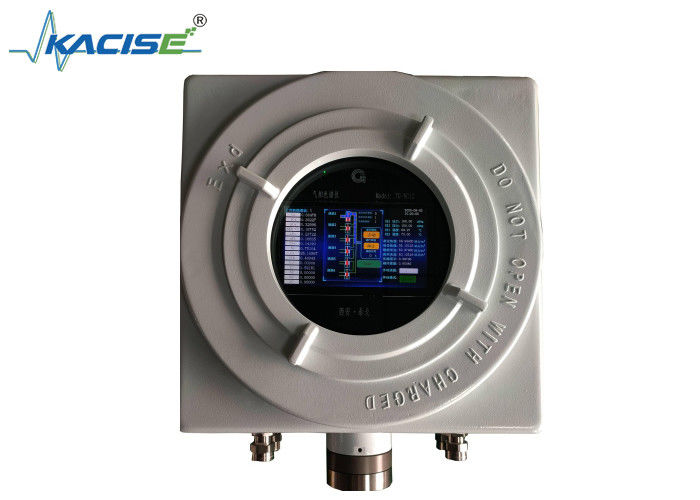

Analis kromatografi on-line KTG102 digunakan untuk analisis kemurnian di industri petrokimia.

Analis kromatografi on-line KTG102 digunakan untuk analisis kemurnian di industri petrokimia

Pengantar

Analis kromatografi on-line seri KTG102 mengadopsi proses Etch canggih untuk membuat kontrol sirkuit gas lebih stabil dan memiliki biaya operasi yang rendah.Ini memecahkan kelemahan seperti volume besar, waktu analisis yang panjang, dan konsumsi tinggi. Dengan layar 7 "warna sejati, ia memberikan indikasi di tempat dan operasi sentuh.dan mudah digunakanSaat ini, telah banyak diterapkan di bidang minyak bumi dan gas alam dan telah memenangkan pujian dari sejumlah besar pengguna.

Aplikasi Produk

• Gas alam: Analisis alkan, hidrokarbon, formaldehida dan analisis produk dalam proses CNG dan LNG
• Industri petrokimia: Analisis etilena, polietilena, gas kilang, LPG, dan kemurnian
• Industri kimia batubara: analisis komponen penuh gas batubara, gas sintesis, gas dimurnikan, dll atau analisis terus menerus gas kunci tertentu
• Lainnya: Analisis gas permanen, gas lingkungan, dan analisis kemurnian gas seperti nitrogen, hidrogen, dan helium dalam gas industri

Fitur Produk

• Desain baru, lebih kompak, lebih andal, dan lebih akurat
• GC untuk kualitas penyerahan/pengukuran dalam nilai kalori dan analisis komponen
• Biaya instalasi dan operasi yang lebih ekonomis
• Analisis komponen lengkap, mampu menganalisis semua komponen gas alam hingga C12+ dan H2S + H2
• Kecepatan analisis yang cepat, pengukuran semua komponen gas alam hingga C6+ membutuhkan waktu kurang dari 60 detik
• Volume kecil, menempati ruang yang sangat kecil, sekitar ukuran kasus komputer
• Sensitivitas tinggi, 1-5ppm
• Mendukung penggantian komponen internal modul - port injeksi, kolom kromatografi, detektor, dll.
• Penggantian modul saluran yang cepat, perubahan konfigurasi yang fleksibel
• Mengadopsi teknologi EPC yang paling canggih, membuat kontrol sirkuit gas lebih stabil
• Upgrade sederhana, ekonomis, dan efisien, langsung upgrade dari 1 atau 2 saluran ke 6 saluran
• Menghemat gas pengangkut dan listrik, yang 10% dari GC konvensional. Botol gas pengangkut 40L dapat digunakan selama lebih dari 12 bulan

Indikator Utama

Kemungkinan diulang: 0,01%

Keakuratan: ≤0,1%FS

Nilai dihitung: Nilai kalori, kepadatan, faktor kompresi, dll. (sesuai dengan standar ISO6976 atau GPA, Z oleh AGA 8)

Suhu operasi: -20°C sampai 50°C ((-4°F sampai 122°F)

Suhu penyimpanan: -30°C sampai 60°C ((-22°F sampai 140°F)

Kelas tahan ledakan: Ex db IIC T6 GB

Tingkat perlindungan: IP65

Dimensi keseluruhan: 500×490×235mm (panjang * lebar * tinggi)

Berat: Sekitar 32kg

Kinerja Analisis

Waktu analisis: Kurang dari 60s untuk C6+

Kontrol tekanan: Dengan kontrol tekanan gas pembawa elektronik

Oven termostatik: Komponen kunci seperti kolom kromatografi, detektor, dan loop pengambilan sampel semuanya ditempatkan di oven termostatik, yang memiliki fungsi perlindungan suhu yang terlalu panas.

Unit utama analis kromatografi dapat menampilkan informasi seperti komponen gas, faktor kompresi, nilai kalori, dan kepadatan di tempat,dan dapat memilih konten tampilan dan mengkonfigurasi mode tampilan melalui sentuhanIni memiliki fungsi perekaman dan penyimpanan yang kuat, dengan catatan sejarah setidaknya 12 bulan, termasuk catatan kalibrasi dan catatan hasil data, dll.

Fungsi Komunikasi

Antarmuka Komunikasi: 2 RS485, 2 RS232, dan satu RJ45

Analog Interface: 16 saluran 4 ¢ 20mA (diperluas)

Protokol Komunikasi: Modbus RTU, protokol TCP/IP

Antarmuka Digital: Hingga 8 output digital, termasuk alarm kromatografi komprehensif, kontrol kalibrasi otomatis, dll.

Antarmuka Operasi

Layar besar DGUS 7" warna asli K600 + 65k digunakan untuk tampilan dan operasi sentuh.dan memulai fungsi seperti pengaturan parameter otomatis/manual kromatograf.

Teknik Utilitas

Sumber daya: 220VAC 50Hz Gas pembawa: He atau H2 atau N2 atau Ar

Konsumsi: Kurang dari 10 ml/menit Kemurnian: 99,995% dan lebih
