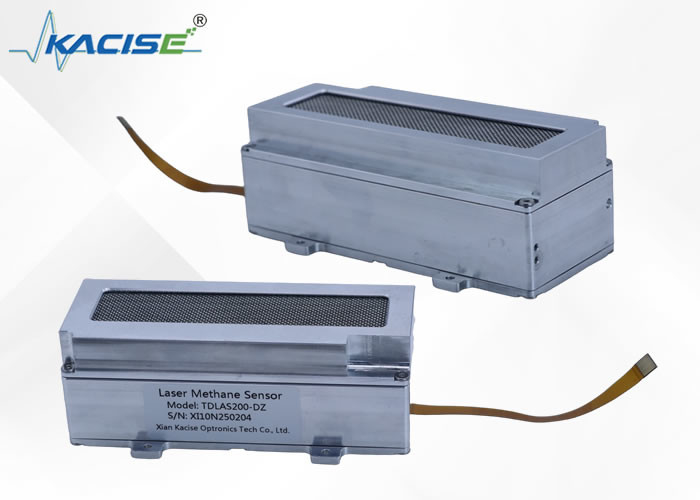

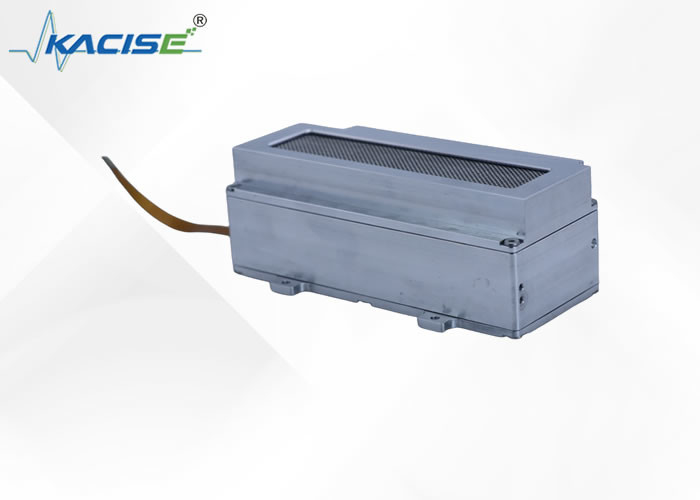

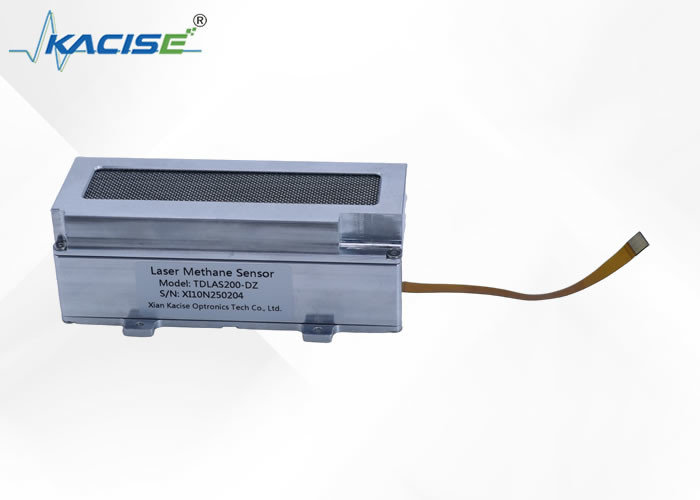

Sensor Laser Metana TDLAS200

1.Pengantar

Modul telemetri gas laser diproduksi berdasarkan teknologi spektroskopi penyerapan laser.Ini memancarkan sinar laser dengan panjang gelombang tertentu untuk mendeteksi apakah ada gas target dalam jangkauan jalur optik laser, sehingga mendapatkan konsentrasi gas target.

2.Fitur

1. Sensitivitas tinggi, hanya merespons gas target
2. Sel referensi terintegrasi, dapat kalibrasi secara otomatis
3. Mudah diintegrasikan, antarmuka digital langsung output status dan konsentrasi

3Prinsip Pengukuran

"Molekul metana menyerap cahaya dengan panjang gelombang tertentu" -- Spektrum penyerapan molekuler
"Jumlah cahaya yang diserap oleh media transparan (massa gas metana) adalah proporsional dengan ketebalan dan konsentrasi massa gas" - Hukum Beer-Lambert
Menurut prinsip-prinsip fisika di atas, sinar cahaya dengan panjang gelombang tertentu dapat digunakan untuk menembus massa gas metana yang bocor.konsentrasi metana dalam massa gas dapat diukur, dan hanya merespons metana (selektivitas unik).
Menggunakan sel deteksi dengan beberapa refleksi dan membiarkan laser berulang kali melewati gas yang sedang diukur dapat melipatgandakan sensitivitas deteksi.

4Parameter teknis

*1 Pastikan bahwa tegangan input daya modul tidak kurang dari 5V

*2 Rekomendasi pemilihan pompa < 500 ml/menit

5Dimensi modul deteksi

Dimensi host modul deteksi: 115×59×38mm (tidak termasuk kabel dan konektor gas)
