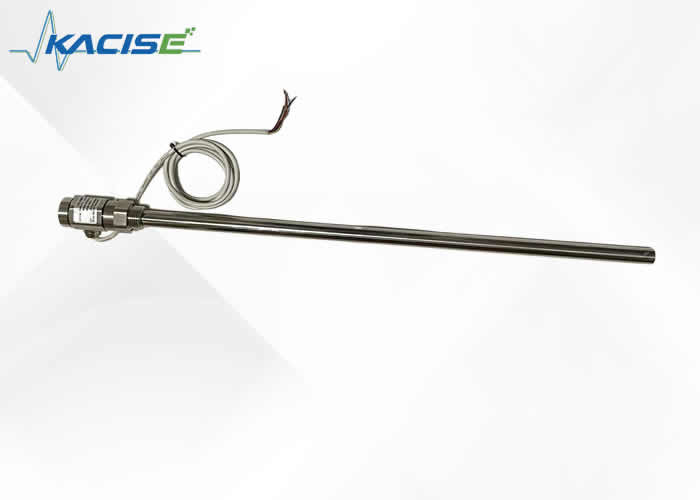

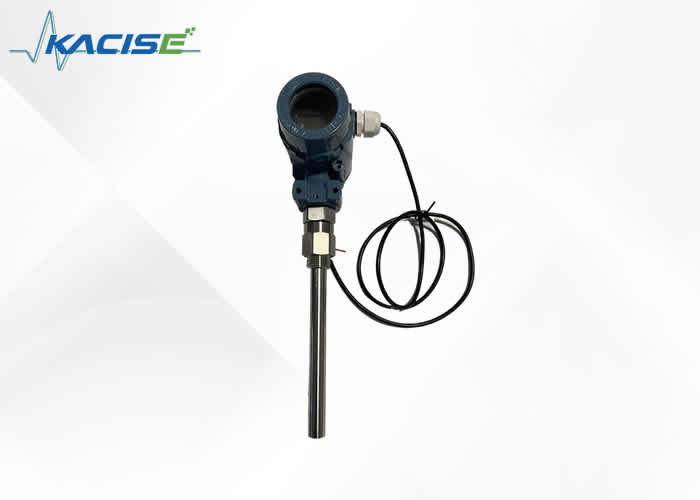

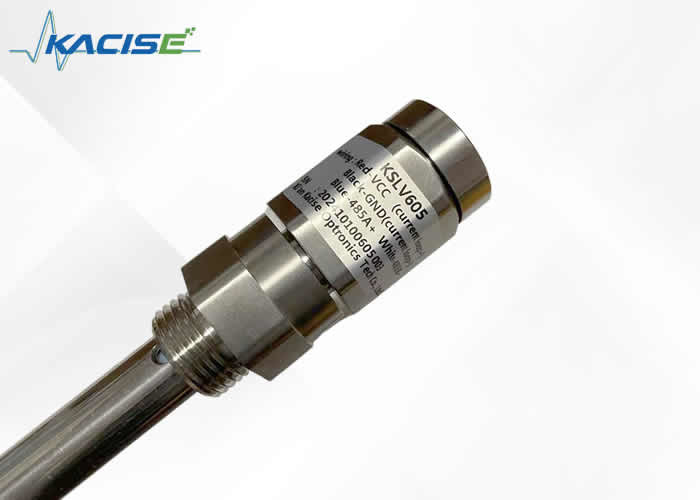

Sensor Tingkat Kapasitif tahan korosi suhu tinggi dan tekanan tinggi untuk pemantauan tingkat boiler

Sensor Tingkat Kapasitif tahan korosi suhu tinggi dan tekanan tinggi dirancang khusus untuk aplikasi pemantauan tingkat boiler.sensor ini memberikan pengukuran tingkat yang dapat diandalkan dan akurat pada suhu tinggiKonstruksinya yang tahan korosi memastikan kinerja jangka panjang sambil menjaga keamanan dan efisiensi operasi melalui data tingkat real-time yang tepat.

• Protokol Modbus untuk integrasi sistem yang mudah
• Desain sederhana tanpa perawatan tanpa komponen bergerak atau elastis
• Berbagai pilihan output sinyal untuk konfigurasi sistem yang fleksibel
• Pengukuran yang akurat tidak dipengaruhi oleh suhu, gravitasi spesifik cairan atau bentuk/tekanan wadah
• Ideal untuk mengukur cairan korosif yang kuat termasuk asam dan alkali
• Perlindungan polaritas overcurrent, overvoltage, dan catu daya yang komprehensif
• Kemampuan transmisi jarak jauh nirkabel opsional
• Kompatibel dengan media cair apa pun

• Jangkauan deteksi: 0.1~3m
• Jangkauan pengukuran kapasitansi: 10PF 500PF
• Keakuratan: 0.1 kelas, 0.2 kelas, 0.5 kelas, 1 kelas
• Rentang tekanan: -0,1MPa 32MPa
• Ketahanan suhu probe: -50~250°C
• Suhu lingkungan: -40°C
• Suhu penyimpanan: -55°C+125°C
• Sinyal output: 4 ∼ 20 mA, 485 komunikasi
• Jarak komunikasi nirkabel: <200 meter (sumbangan daya baterai opsional 3,3-36V)
• Tegangan catu daya: 5 ¢ 36V DC
• Bahan: 316 stainless steel, 1Gr18Ni19Ti atau PTFE
• Stabilitas jangka panjang: ≤0,1% FS/tahun
• Pergeseran suhu: ≤0,01%FS/°C (rentang 0~70°C)
• Kelas tahan ledakan: ExibIICT6
• Tingkat perlindungan: IP67

Sensor tingkat cairan kapasitif terdiri dari dua komponen utama: probe sensor dan pemancar. Strukturnya bervariasi berdasarkan persyaratan aplikasi.

A:Sensor probe yang membentang ke dalam wadah atau tabung pengukuran

B & C:Flang penghubung fase gas dan fase cair untuk antarmuka peralatan

D:Silinder pengukuran yang membentuk kapasitansi dengan elektroda sensor

E:Flange pembuangan untuk pembersihan berkala untuk menjaga akurasi pengukuran

F:Transmitter yang mengubah perubahan kapasitansi menjadi sinyal standar 4-20mADC

Model tampilan KSLV606 mendukung dua metode kabel:

Sambungan RS485.

4-20mA Koneksi:

Metode kabel pemancar umum:

Pemasangan standar:

Sambungkan flang fase gas-cair ke flang peralatan dengan gasket dan baut. Pastikan pipa outlet bersih dan permukaan penyegelan utuh sebelum pemasangan.

Pemasangan khusus boiler:

Struktur pemanasan khusus melindungi pemancar dari suhu tinggi.

1. Siapkan pipa transparan dengan skala, ammeter presisi, stopper karet dan medium uji
2. Sambungkan pipa ke port fase cair, blok pembuangan, menjaga fase gas terbuka dan menghubungkan ammeter
3. Tambahkan medium pada tingkat 0%, 25%, 50%, 75%, dan 100%, membandingkan pembacaan ammeter dengan output 4mA, 8mA, 12mA, 16mA, dan 20mA yang diharapkan

Tampilan menunjukkan nol:Periksa catu daya 24V, pemancar untuk masalah celana pendek atau kualitas

Arus di bawah 4mA:Memverifikasi posisi tingkat cairan, penyesuaian pemancar, atau potensi cacat

Arus melebihi 25mA:Periksa untuk sirkuit pendek pemancar atau penyesuaian arus yang berlebihan

Tampilan fluktuasi:Memeriksa stabilitas tingkat cairan yang sebenarnya, kualitas koneksi, atau masalah pemancar

Tidak ada perubahan tampilan:Fungsi pemancar uji dan pemeriksaan untuk penyumbatan pipa atau pemutusan koneksi

Tanggapan lambat:Bersihkan sensor dari kotoran atau periksa untuk penyumbatan fase gas parsial

1. Memverifikasi dokumentasi produk sebelum pemasangan
2. Memastikan kompatibilitas antarmuka dengan peralatan
3. Ikuti petunjuk kabel dengan tepat
4. Berurusan dengan hati-hati - hindari pembongkaran atau benturan
5. Hentikan penggunaan dan selidiki setiap kelainan
6. Simpan dalam kemasan asli dalam kondisi dingin dan kering
7. Melindungi sensor dari kerusakan selama penanganan
8. Melakukan tindakan perlindungan petir
9. Casing pemancar tanah (resistensi < 4Ω)
10. Menggunakan penghalang keamanan bersertifikat untuk komunikasi 485
11. Ikuti persyaratan pemasangan penghalang keselamatan
12. Gunakan transformator daya yang tepat di daerah berbahaya
