KDF1300 Ultrasonik Doppler Flowmeter

1.Pengantar

Ultrasonik Doppler flowmeter beroperasi menggunakan efek Doppler. sebuah probe memancarkan sinar gelombang ultrasonik pada sudut ke atas. gelombang ini perjalanan melalui cairan,yang mungkin mengandung kotoran seperti gelembung atau partikel (diasumsikan bergerak dengan kecepatan yang sama dengan cairan)Ketika gelombang ultrasonik menghantam kotoran ini, gelombang yang dipantulkan mengalami pergeseran frekuensi Doppler (Δf). Pergeseran frekuensi ini secara langsung proporsional dengan kecepatan cairan.Dengan mengukur pergeseran frekuensi Doppler, kecepatan aliran cairan dapat ditentukan.

2.Spesifikasi Teknis

3. Dimensi

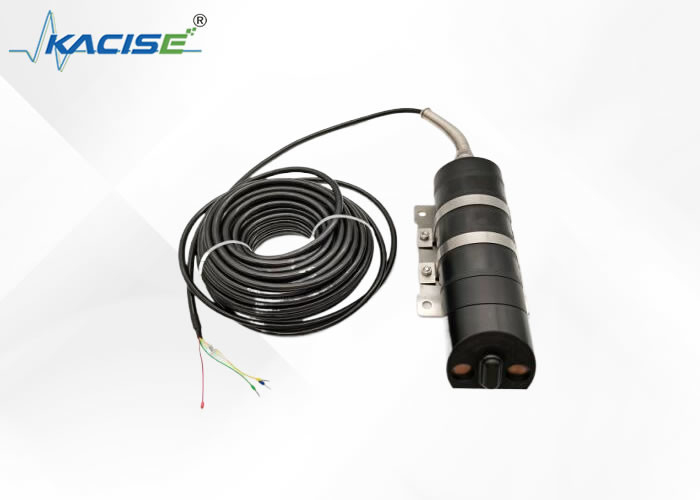

3.1 Gambar produk

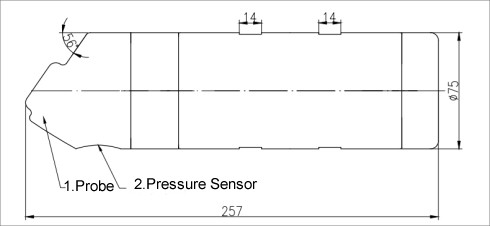

3.2 Dimensi struktural

4. Aplikasi

Ultrasonik Doppler flowmeter adalah perangkat yang mengukur laju aliran air di pipa, saluran atau sungai.

• Pemantauan bencana banjir
• Pengeluaran limbah
• Sungai alami
• Penyediaan air dan drainase kota
• Pemantauan kehilangan/penembusan air
• Pemantauan proses irigasi
• Penelitian muara dan pasang surut
• Perikanan/pengelolaan air
• Penelitian erosi pesisir
• Pemantauan proses kulvert
• Pemantauan saluran pembuangan jalan
• Penelitian Proses Saluran
• Pemantauan proses sungai

5.Wiring

Kabel listrik:

Kabel merah yang terhubung ke kutub positif dari catu daya (12V+ atau 24V+);

Kabel hijau yang terhubung ke kutub negatif dari catu daya (12V- atau 24V-);

Kabel sinyal:

Kabel putih yang terhubung ke RS485A (T/R+);

Kabel kuning yang terhubung ke RS485B (T/R-);

Saluran udara transparan:

※Harus disimpan bebas dari udara, dan perhatikan perlindungan selama pemasangan, terutama ketika melewati tabung threading, perlu untuk melindunginya dengan pita sebelum threading untuk menghindari masuknya air.dapat menyebabkan kesalahan kedalaman air dan fenomena lainnya.

Saluran udara transparan tidak dapat dilipat, dan sudut lenturnya tidak dapat < 90 ° saat menyaring tabung.
