Pengantar

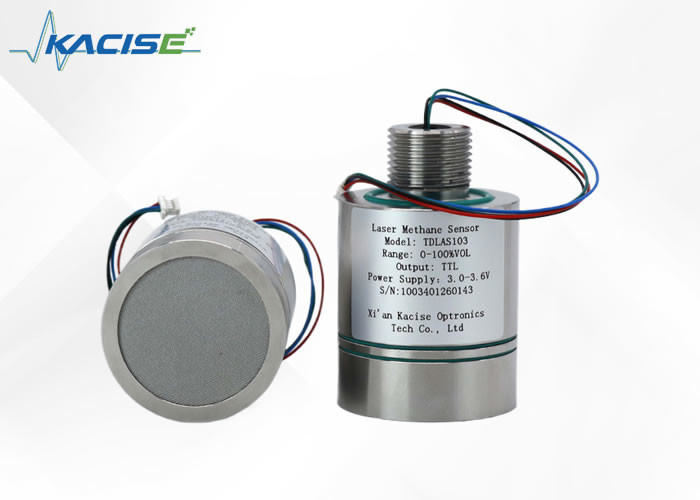

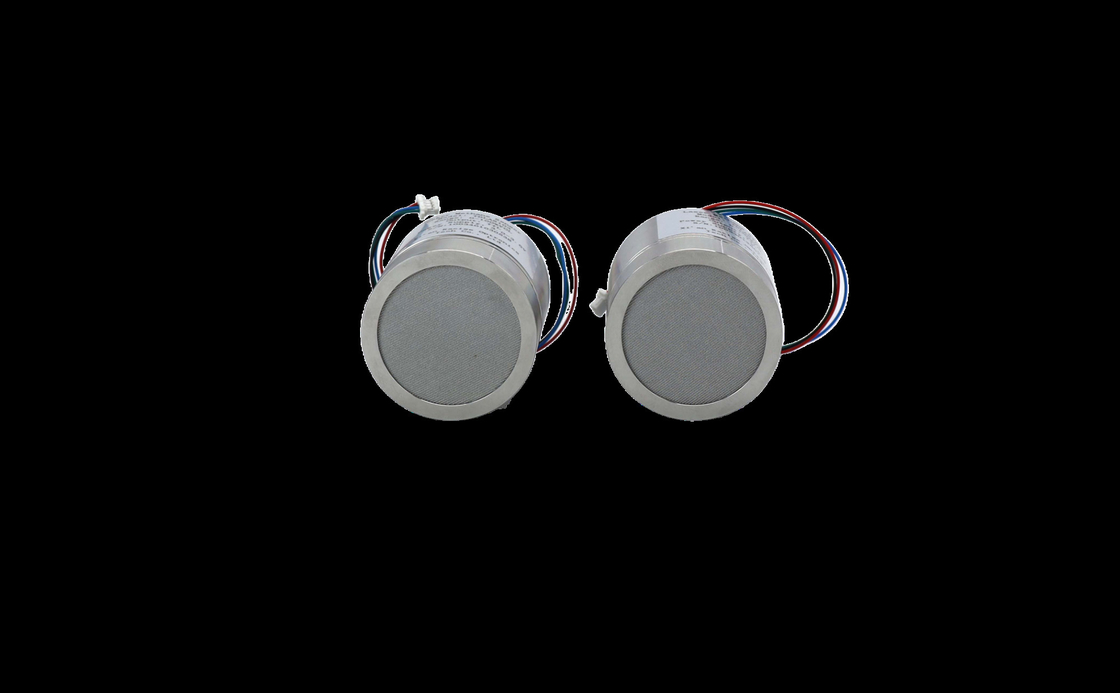

Sensor metana laser 3.3V dikembangkan berdasarkan spektroskopi penyerapan gas laser yang dapat disetel (TD-LAS), yang menggunakan 1653.Laser 7nm untuk mendeteksi gas metana dengan penyerapan karakteristik "spektrum sidik jari", dan tahan terhadap uap air atau gangguan gas lainnya. Berdasarkan kombinasi penyerapan langsung dan teknologi spektroskopi absorpsi modulasi panjang gelombang,dan desain struktur jalur optik tipe "N", jalur optik penyerapan panjang, sensitivitas deteksi tinggi dan presisi;Pilih kinerja suhu rendah dari perangkat detektor laser dan fotoelektrik dan algoritma koreksi kompensasi suhu dengan suhu luas, kemampuan adaptasi lingkungan yang kuat; antarmuka instalasi benang standar dan desain protokol komunikasi standar, kesamaan yang kuat.
Sebagai komponen inti dari monitor gas metana, produk dapat digunakan secara luas di ruang bawah tanah, industri katering,industri kimia industri dan tambang batubara dan bidang lain dari gas metana kebocoran deteksi alarm.
Fitur
•Keakuratan deteksi yang tinggi
Teknologi modulasi langsung dan panjang gelombang dikombinasikan dengan desain jalur optik lipat, kesalahan pengukuran ≤ ± 6% nilai sebenarnya @ 25°C
•Kemampuan beradaptasi lingkungan yang baik
Algoritma koreksi kompensasi suhu yang luas, dapat memenuhi aplikasi -40 ~ + 70 °C
•Anti interferensi yang kuat
Teknologi deteksi penyerapan laser "spektrum sidik jari" metana, anti keracunan, anti uap air dan gangguan gas lainnya;
•Perlindungan struktural yang kuat
Desain bahan stainless steel, memenuhi tingkat tahan ledakan Exia IIC T6 Ga
•Biaya rendah
Umur panjang, konsumsi daya rendah, desain modular, mudah diintegrasikan
Dimensi
Parameter teknis:
| Parameter |
TeknikalAkuIndikator |
| Gas pengukur |
Metana |
| Prinsip pengukuran |
TD-LAS |
| Mode deteksi |
Dispersive |
| Jangkauan pengukuran |
0-20% VOL (bisa disesuaikan) |
| Kesalahan pengukuran @25°C |
< +0,06%VOL,0-1%VOL
< + 6% Nilai sebenarnya, 1-20% VOL |
| Batas deteksi bawah |
00,2% VOL |
| Resolusi minimum |
0.01% VOL |
| Waktu tanggap |
T90<15s |
| Tegangan operasi |
3.0VDC ~ 3,6VDC |
| Rata-rata arus operasi |
< 30mA |
| Arus puncak |
< 210mA |
| Mode output |
Port serial TTL standar |
| Suhu operasi |
-40°C ~ +70°C |
| Kelembaban operasi |
0 ~ 99% RH (kondensasi) |
| Tanda tahan ledakan |
Ex ia IICT6 Ga |
| Parameter keamanan intrinsik |
Itu:3.3V II:50mA
Pi:0.250W Ci:20uF
Li:3.14uH |
| Tingkat perlindungan |
IP66 |
| Berat produk |
255 g |
| Dimensi produk |
φ41.7mmx63.6mm |
Aplikasi:
a) Sensor terus-menerus output konsentrasi metana diukur, suhu diukur, tekanan diukur, kekuatan sinyal laser,suhu operasi laser dan kode kesalahan melalui port serial TTL standar
b) Ia memiliki fungsi pengujian diri, yang dapat mendeteksi apakah laser, detektor fotoelektrik dan sensor stabilisasi tegangan normal, yang membantu menghilangkan titik kesalahan.
Antarmuka Komunikasi dan Definisi
Bentuk antarmuka: SH1.0mm/4P
Panjang kabel: 200mm
| Nomor |
Cbau |
Akuantarmukadpenghentian |
| 1 |
Merah |
VCC |
| 2 |
Hitam |
GND |
| 3 |
Biru |
RX |
| 4 |
Hijau |
TX |
Protokol Komunikasi
(1) Konfigurasi antarmuka komunikasi
Port serial UART: Baud rate: 115200, data bit: 8 bit,
Stop bit: 1 bit, parity bit: tidak ada cek
(2) Deskripsi protokol komunikasi
| Nomor urutan byte |
Kode fungsi |
Nomor byte |
Satuan |
Contoh |
| 0 |
Kepala bingkai |
1 |
- |
A |
| 1-7 |
Konsentrasi |
7 |
% VOL |
+000.00 |
| 8 |
Ruang kosong |
1 |
- |
|
| 9-13 |
Suhu lingkungan |
5 |
°C |
+23.7 |
| 14 |
Ruang kosong |
1 |
- |
|
| 15-21 |
Tekanan udara sekitar |
7 |
hPa |
1006.22 |
| 22 |
Ruang kosong |
1 |
- |
|
| 23-27 |
Intensitas cahaya |
5 |
- |
+16.1 |
| 28 |
Ruang kosong |
1 |
- |
|
| 29-35 |
Koefisien keuntungan |
7 |
- |
B + 6.0 |
| 36 |
Ruang kosong |
1 |
- |
|
| 37-38 |
Kode kesalahan |
2 |
- |
00 |
| 39 |
Ruang kosong |
1 |
- |
|
| 40-41 |
Xor kode cek |
2 |
- |
3D |
| 42 |
Karakter pengembalian |
1 |
: |
: |
| 43 |
Karakter pemutusan garis |
1 |
|
|
Setelah sensor dihidupkan, ia melalui periode pra-pemrosesan (6-10s) dan kemudian mulai secara berkala (1Hz) output string panjang tetap.
Parsing string output (contoh):
A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13
A: kepala bingkai;
+000.00: nilai konsentrasi metana, dua tempat desimal dipertahankan, unit %vol;
+ 24.0: suhu lingkungan, satuan °C;
1006.22: tekanan lingkungan, satuan hPa;
16.1Intensitas cahaya laser dan rentang efektif 3.6 21.6;
006.0: faktor pembesaran, rentang normal 1,0-126.0;
00: kode kesalahan
01: sinyal optik abnormal; 02; suhu lingkungan atau tekanan abnormal; sinyal optik terlalu kuat; 04 anomali suhu laser;
05: sinyal cahaya terlalu lemah;
13: xor kode cek
Kode kesalahan
| Kode kesalahan |
Makna |
Kode kesalahan |
Makna |
| 0 |
Sensor bekerja dengan baik |
3 |
Sinyal lasernya kuat. |
| 1 |
Sinyal fotodetektor tidak normal. |
4 |
Anomali suhu laser |
| 2 |
Sensor suhu dan tekanan tidak normal |
5 |
Sinyal laser terlalu lemah. |
Peringatan
a) Tegangan kerja sensor adalah 3,3V, dan tingkat antarmuka serial adalah 3,3V;
b) sensor berisi komponen optik presisi, silakan hindari tabrakan kekerasan;
c) Kondisi lingkungan kerja: -40°C ~ +70°C
d) Kelembaban relatif 0-99% RH (non-kondensasi).
Catatan: Tegangan kerja sensor adalah 3,3V. Dilarang untuk menghubungkan tegangan catu daya yang melebihi 3,6VDC ke sensor untuk menghindari kerusakan pada sensor.
Dukungan dan Layanan:
Dukungan teknis dan layanan produk Gas Detector Sensor meliputi:
Bantuan teknis ahli untuk pemecahan masalah dan pemecahan masalah
Layanan perbaikan dan pemeliharaan
Layanan kalibrasi dan pengujian untuk memastikan pembacaan yang akurat
Dokumen dan manual produk
Bantuan dengan pemilihan produk dan kustomisasi
Tujuan kami adalah untuk memastikan bahwa pelanggan kami menerima tingkat tertinggi dukungan dan layanan untuk menjaga sensor detektor gas mereka bekerja secara efisien dan efektif.
Kemasan dan Pengiriman:
Kemasan produk:
Unit detektor gas sensor
Panduan pengguna
Hardware pemasangan
Sertifikat kalibrasi
Informasi Pengiriman:
Waktu pengiriman yang diharapkan: 5-8 hari kerja
