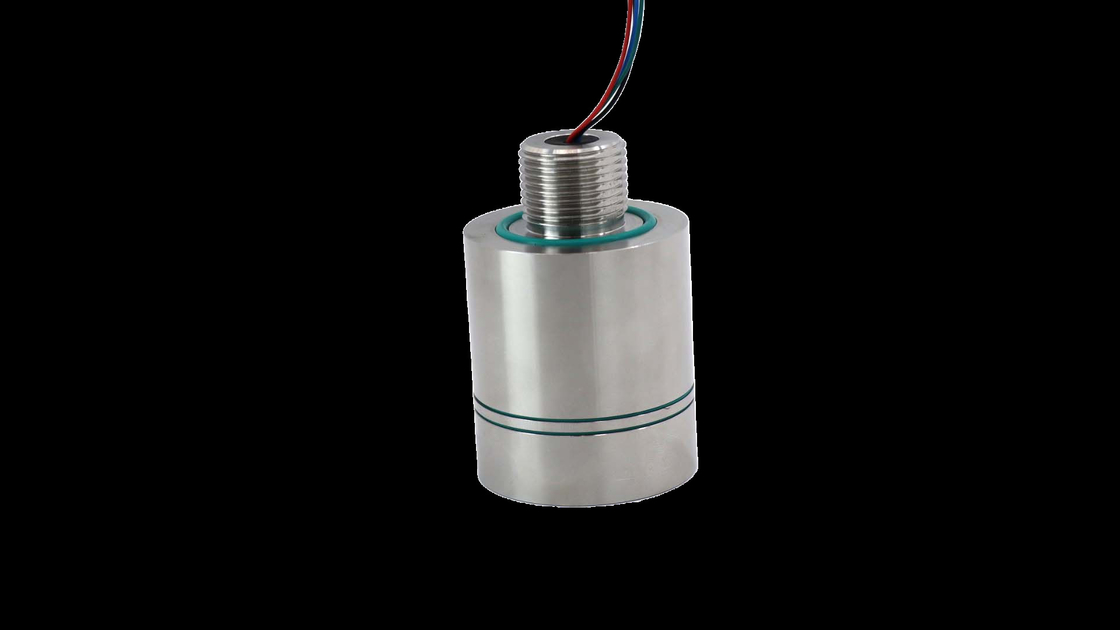

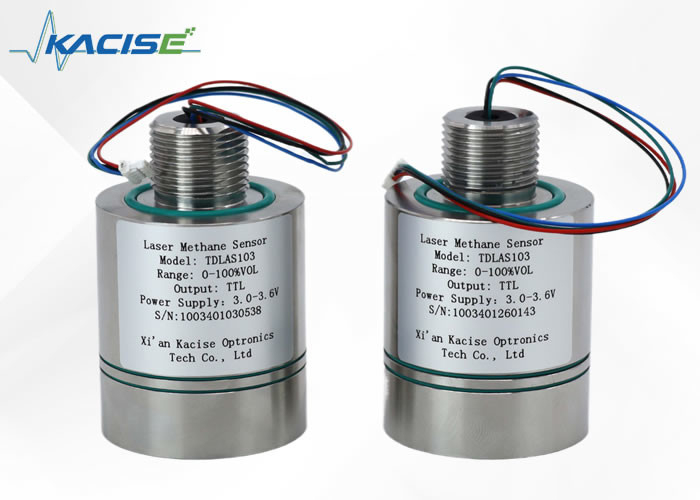

Sensor deteksi gas 210mA dengan sinyal tahan ledakan, tegangan operasi 3.0VDC ~ 3,6VDC

Pengantar

Sensor metana, yang beroperasi pada 3.3V, memanfaatkan teknologi TD-LAS dengan laser 1653.7nm untuk mengidentifikasi metana dengan spektrum penyerapan yang unik, tidak terpengaruh oleh uap air atau gangguan gas lainnya.Desainnya menggabungkan teknik penyerapan modulasi gelombang langsung dan panjang gelombang, menampilkan struktur jalur optik tipe "N" untuk sensitivitas deteksi yang diperpanjang. Menggunakan laser suhu rendah dan algoritma kompensasi suhu, ia berkinerja handal di lingkungan yang beragam.Antarmuka standar dan protokolnya memungkinkan kompatibilitas luas, sehingga dapat digunakan secara luas dalam sistem deteksi kebocoran metana di industri seperti pertambangan, katering, dan bahan kimia industri.

Fitur

•Keakuratan deteksi yang tinggi

Teknologi modulasi langsung dan panjang gelombang dikombinasikan dengan desain jalur optik lipat, kesalahan pengukuran ≤ ± 6% nilai sebenarnya @ 25°C

•Kemampuan beradaptasi lingkungan yang baik

Algoritma koreksi kompensasi suhu yang luas, dapat memenuhi aplikasi -40 ~ + 70 °C

•Anti interferensi yang kuat

Teknologi deteksi penyerapan laser "spektrum sidik jari" metana, anti keracunan, anti uap air dan gangguan gas lainnya;

•Perlindungan struktural yang kuat

Desain bahan stainless steel, memenuhi tingkat tahan ledakan Exia IIC T6 Ga

•Biaya rendah

Umur panjang, konsumsi daya rendah, desain modular, mudah diintegrasikan

Dimensi

Parameter teknis:

Aplikasi:

a) Sensor terus-menerus output konsentrasi metana diukur, suhu diukur, tekanan diukur, kekuatan sinyal laser,suhu operasi laser dan kode kesalahan melalui port serial TTL standar

b) Ia memiliki fungsi pengujian diri, yang dapat mendeteksi apakah laser, detektor fotoelektrik dan sensor stabilisasi tegangan normal, yang membantu menghilangkan titik kesalahan.

Antarmuka Komunikasi dan Definisi

Bentuk antarmuka: SH1.0mm/4P

Panjang kabel: 200mm

Protokol Komunikasi

(1) Konfigurasi antarmuka komunikasi

Port serial UART: Baud rate: 115200, data bit: 8 bit,

Stop bit: 1 bit, parity bit: tidak ada cek

(2) Deskripsi protokol komunikasi

Setelah sensor dihidupkan, ia melalui periode pra-pemrosesan (6-10s) dan kemudian mulai secara berkala (1Hz) output string panjang tetap.

Parsing string output (contoh):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: kepala bingkai;

+000.00: nilai konsentrasi metana, dua tempat desimal dipertahankan, unit %vol;

+ 24.0: suhu lingkungan, satuan °C;

1006.22: tekanan lingkungan, satuan hPa;

16.1Intensitas cahaya laser dan rentang efektif 3.6 21.6;

006.0: faktor pembesaran, rentang normal 1,0-126.0;

00: kode kesalahan

01: sinyal optik abnormal; 02; suhu lingkungan atau tekanan abnormal; sinyal optik terlalu kuat; 04 anomali suhu laser;

05: sinyal cahaya terlalu lemah;

13: xor kode cek

Kode kesalahan

Peringatan

a) Tegangan kerja sensor adalah 3,3V, dan tingkat antarmuka serial adalah 3,3V;

b) sensor berisi komponen optik presisi, silakan hindari tabrakan kekerasan;

c) Kondisi lingkungan kerja: -40°C ~ +70°C

d) Kelembaban relatif 0-99% RH (non-kondensasi).

Catatan: Tegangan kerja sensor adalah 3,3V. Dilarang untuk menghubungkan tegangan catu daya yang melebihi 3,6VDC ke sensor untuk menghindari kerusakan pada sensor.
