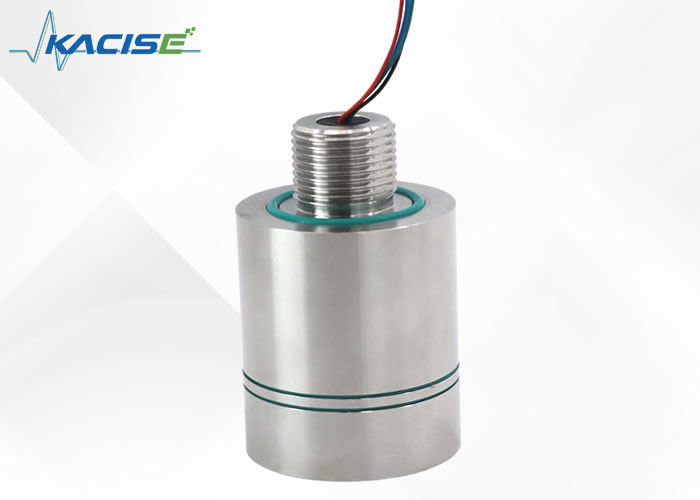

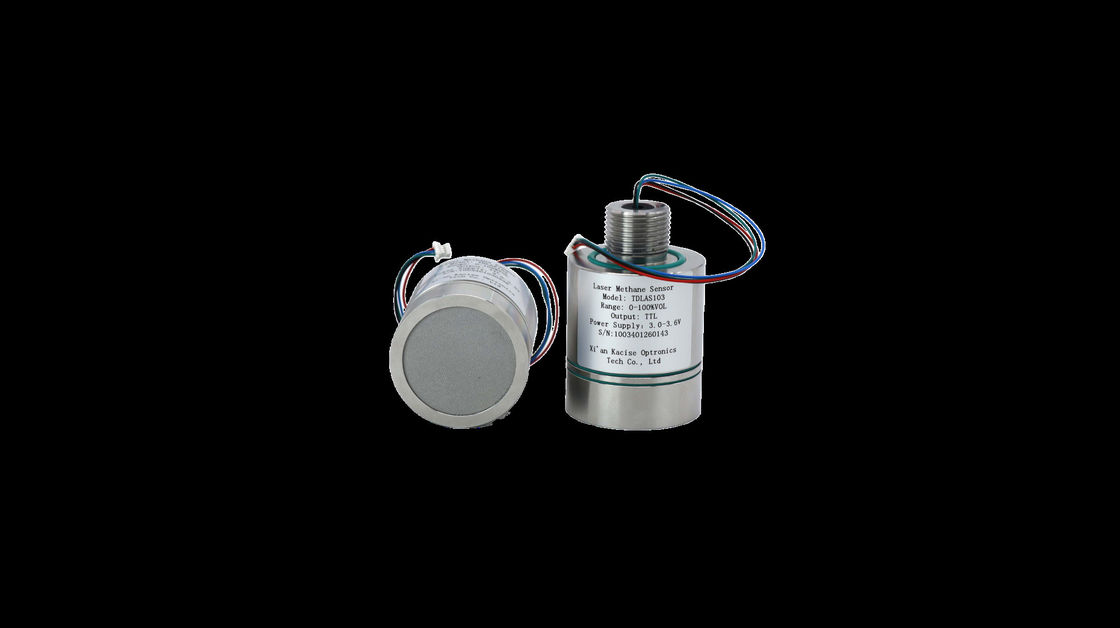

Sensor laser metana kompak dengan batas deteksi VOL 0,2% untuk aplikasi keamanan industri

Dikembangkan menggunakan TD-LAS, sensor metana 3,3V mengandalkan laser 1653,7nm untuk mendeteksi metana melalui penyerapan "spektrum sidik jari" yang khas, sehingga menawarkan ketahanan terhadap gangguan dari uap air atau gas lainnya. Dengan menggabungkan teknik penyerapan langsung dan modulasi panjang gelombang dengan struktur optik tipe "N", ia mencapai jalur penyerapan yang panjang, sensitivitas tinggi, dan presisi. Laser suhu rendah dan fotodetektor, dipasangkan dengan algoritma kompensasi suhu, meningkatkan kemampuan beradaptasi terhadap lingkungan. Fitur komunikasi dan instalasi standarnya membuatnya kompatibel secara luas untuk pemantauan metana dalam aplikasi industri, pertambangan, dan bawah tanah.

• Akurasi deteksi tinggi
  Teknologi modulasi langsung dan panjang gelombang dikombinasikan dengan desain jalur optik terlipat, kesalahan pengukuran ≤±6% nilai sebenarnya @25℃

• Adaptasi lingkungan yang baik
  Algoritma koreksi kompensasi suhu yang luas, dapat memenuhi aplikasi -40~+70℃

• Anti-interferensi yang kuat
  Teknologi deteksi penyerapan laser "spektrum sidik jari" metana, anti-keracunan, anti-uap air dan gangguan gas lainnya;

• Perlindungan struktural yang kuat
  Desain material baja tahan karat, memenuhi tingkat tahan ledakan Exia IIC T6 Ga

• Biaya rendah
  Umur panjang, konsumsi daya rendah, desain modular, mudah diintegrasikan

1. Sensor secara terus-menerus mengeluarkan konsentrasi metana yang diukur, suhu yang diukur, tekanan yang diukur, kekuatan sinyal laser, suhu pengoperasian laser, dan kode kesalahan melalui port serial TTL standar
2. Ini memiliki fungsi uji mandiri, yang dapat mendeteksi apakah laser, detektor fotolistrik, dan sensor stabilisasi tegangan normal, yang membantu menghilangkan titik kesalahan.

Bentuk antarmuka: SH1.0mm/4P

Panjang kabel: 200mm

(1) Konfigurasi antarmuka komunikasi

Port serial UART: Kecepatan Baud: 115200, bit data: 8 bit,

Bit berhenti: 1 bit, bit paritas: tidak ada centang

(2) Deskripsi protokol komunikasi

Setelah sensor dihidupkan, sensor melewati periode prapemrosesan (6-10 detik) dan kemudian mulai secara berkala (1Hz) mengeluarkan string dengan panjang tetap. Format string ditunjukkan pada gambar di atas.

Penguraian string keluaran (contoh):

A 000,00 + 24,0 + 1006,22 + 16,1 + 006,0 B 00 13

A: kepala bingkai;

+000.00: nilai konsentrasi metana, dua desimal dicadangkan, satuan %vol;

+ 24.0: suhu lingkungan, satuan ℃;

1006.22: tekanan lingkungan, satuan hPa;

16.1: intensitas sinar laser dan jangkauan efektif 3.6 21.6;

006.0: faktor pembesaran, kisaran normal 1.0-126.0;

00: kode kesalahan

01: sinyal optik tidak normal; 02; Suhu sekitar atau tekanan tidak normal; Sinyal optik terlalu kuat; 04 anomali suhu laser;

05: sinyal cahaya terlalu lemah;

13: xor periksa kode

a) Tegangan kerja sensor adalah 3.3V, dan tingkat antarmuka serial adalah 3.3V;

b) sensor berisi komponen optik presisi, harap hindari benturan keras;

c) Kondisi lingkungan kerja: -40℃ ~ +70℃

d) Kelembapan relatif 0-99% RH (non-kondensasi).

Catatan: Tegangan kerja sensor adalah 3.3V. Dilarang menghubungkan tegangan catu daya melebihi 3.6VDC ke sensor untuk menghindari kerusakan pada sensor.
