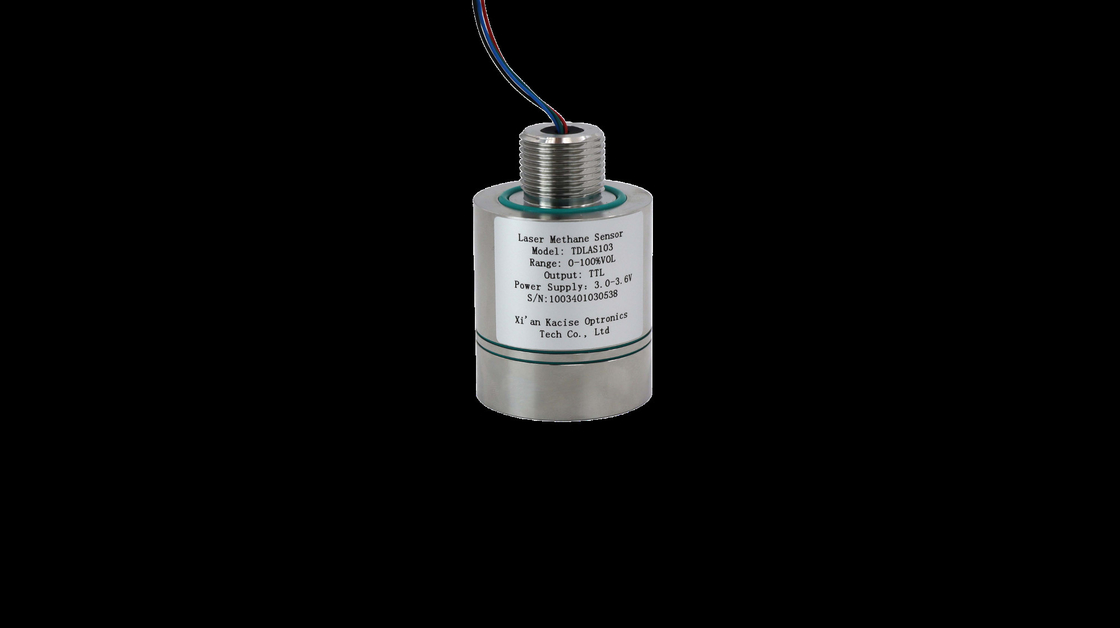

Pengukuran Gas yang Tepat TD LAS Gas Detector Sensor 25\u2103 0-1%VOL 6% Nilai Nyata

Pengantar

Sensor metana 3,3V menggunakan teknologi spektroskopi penyerapan laser dioda yang dapat disetel (TD-LAS) dan beroperasi dengan laser 1653,7nm untuk mendeteksi metana dengan menyerap spektrum sidik jarinya yang unik." Ini tahan gangguan dari uap air atau gas lainnyaKombinasi penyerapan langsung dan modulasi panjang gelombang, bersama dengan struktur jalur optik tipe "N", memungkinkan jalur penyerapan yang diperpanjang, memastikan kepekaan yang tinggi.Desainnya menggabungkan komponen laser suhu rendah dan algoritma kompensasi suhu, sehingga dapat diandalkan di lingkungan yang bervariasi. instalasi standar dan antarmuka komunikasi meningkatkan kompatibilitas, membuatnya sangat cocok untuk deteksi kebocoran metana di daerah seperti tambang batubara,lingkungan industri, dan ruang bawah tanah.

Fitur

•Keakuratan deteksi yang tinggi

Teknologi modulasi langsung dan panjang gelombang dikombinasikan dengan desain jalur optik lipat, kesalahan pengukuran ≤ ± 6% nilai sebenarnya @ 25°C

•Kemampuan beradaptasi lingkungan yang baik

Algoritma koreksi kompensasi suhu yang luas, dapat memenuhi aplikasi -40 ~ + 70 °C

•Anti interferensi yang kuat

Teknologi deteksi penyerapan laser "spektrum sidik jari" metana, anti keracunan, anti uap air dan gangguan gas lainnya;

•Perlindungan struktural yang kuat

Desain bahan stainless steel, memenuhi tingkat tahan ledakan Exia IIC T6 Ga

•Biaya rendah

Umur panjang, konsumsi daya rendah, desain modular, mudah diintegrasikan

Dimensi

Parameter teknis:

Aplikasi:

a) Sensor terus-menerus output konsentrasi metana diukur, suhu diukur, tekanan diukur, kekuatan sinyal laser,suhu operasi laser dan kode kesalahan melalui port serial TTL standar

b) Ia memiliki fungsi pengujian diri, yang dapat mendeteksi apakah laser, detektor fotoelektrik dan sensor stabilisasi tegangan normal, yang membantu menghilangkan titik kesalahan.

Antarmuka Komunikasi dan Definisi

Bentuk antarmuka: SH1.0mm/4P

Panjang kabel: 200mm

Protokol Komunikasi

(1) Konfigurasi antarmuka komunikasi

Port serial UART: Baud rate: 115200, data bit: 8 bit,

Stop bit: 1 bit, parity bit: tidak ada cek

(2) Deskripsi protokol komunikasi

Setelah sensor dihidupkan, ia melalui periode pra-pemrosesan (6-10s) dan kemudian mulai secara berkala (1Hz) output string panjang tetap.

Parsing string output (contoh):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: kepala bingkai;

+000.00: nilai konsentrasi metana, dua tempat desimal dipertahankan, unit %vol;

+ 24.0: suhu lingkungan, satuan °C;

1006.22: tekanan lingkungan, satuan hPa;

16.1Intensitas cahaya laser dan rentang efektif 3.6 21.6;

006.0: faktor pembesaran, rentang normal 1,0-126.0;

00: kode kesalahan

01: sinyal optik abnormal; 02; suhu lingkungan atau tekanan abnormal; sinyal optik terlalu kuat; 04 anomali suhu laser;

05: sinyal cahaya terlalu lemah;

13: xor kode cek

Kode kesalahan

Peringatan

a) Tegangan kerja sensor adalah 3,3V, dan tingkat antarmuka serial adalah 3,3V;

b) sensor berisi komponen optik presisi, silakan hindari tabrakan kekerasan;

c) Kondisi lingkungan kerja: -40°C ~ +70°C

d) Kelembaban relatif 0-99% RH (non-kondensasi).

Catatan: Tegangan kerja sensor adalah 3,3V. Dilarang untuk menghubungkan tegangan catu daya yang melebihi 3,6VDC ke sensor untuk menghindari kerusakan pada sensor.

Dukungan dan Layanan

Gas Detector Sensor dukungan fitur pemecahan masalah ahli dan pemecahan masalah, serta perbaikan dan layanan pemeliharaan.bersama dengan dokumentasi produk dan manualTim kami juga dapat membantu dengan memilih dan menyesuaikan sensor yang tepat, semua untuk memastikan kinerja tertinggi dan kepuasan pelanggan.

Kemasan dan Pengiriman:
Kemasan produk:
Unit detektor gas sensor
Panduan pengguna
Hardware pemasangan
Sertifikat kalibrasi
Informasi Pengiriman:
Waktu pengiriman yang diharapkan: 5-8 hari kerja
