± 1% FS Full Range Error Flush Diaphragm Pressure Transmitter Suhu operasi -30-70C

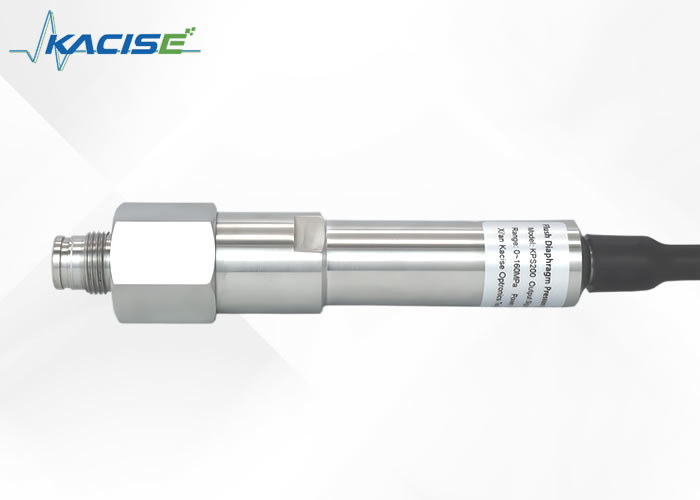

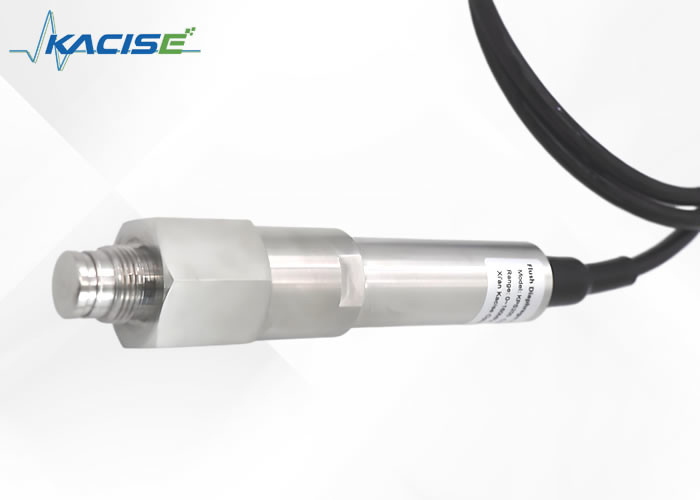

KPS200 Flush Membrane Pressure Transmitter

1.Pengantar

Tekanan tinggi pemancar strain gauge adalah hasil lain dari perusahaan kami pengenalan dan pencernaan teknologi produk asing. rentang pengukurannya dapat mencapai 160Mpa,dan memiliki karakteristik respon tinggi, presisi tinggi, struktur padat, ketahanan korosi, ketahanan getaran, kinerja tinggi dan kinerja biaya tinggi.

Produk ini banyak digunakan di industri minyak bumi, terutama untuk pengukuran tekanan tinggi dari pompa lumpur impor, truk fracking, truk cementing, dll.dan merupakan pemancar yang disukai untuk menggantikan produk impor.

Tipe tahan ledakan ini memenuhi persyaratan standar GB3836.1-2010 dan GB3836.4-2010 dan telah memperoleh sertifikat tahan ledakan.

Produk tahan ledakan ini cocok untuk acara di mana gas peledak mungkin muncul.

2Dimensi

3.Spesifikasi Teknis

4Transportasi, pengemasan dan penyimpanan

4.1 Transportasi

Periksa apakah instrumen telah rusak selama transportasi. Jika ada kerusakan yang jelas, silakan hubungi kami.

4.2 Kemasan dan penyimpanan

Jangan lepaskan kemasan sebelum dipasang.

4.3 Kondisi penyimpanan yang diizinkan:

Suhu penyimpanan: -40 ~ + 70 °C

Kelembaban penyimpanan: 45% ~ 75% kelembaban relatif (tidak ada kondensasi)

5. Pemasangan

Elemen sensitif tekanan yang digunakan dalam produk ini mengirimkan tekanan melalui diafragma sensitif tekanan.

▶ Jangan menyentuh bagian dalam antarmuka tekanan dengan cara apapun.

5.1 Persiapan pemasangan

Periksa bahwa penyampaiannya baik;

Permukaan penyegelan antarmuka tekanan pemancar bersih dan tidak rusak;

Mempertimbangkan penerapan media yang diukur;

Suhu lingkungan dan suhu rata-rata harus berada dalam spesifikasi teknis produk;

Ada cukup ruang untuk instalasi listrik yang aman.

5.2 Metode pemasangan dan penyegelan pemancar: benang lurus, permukaan penyegelan menggunakan cincin penyegelan

Benang internal instalasi:

kedalaman benang internal instalasi pemancar harus lebih besar dari panjang benang.

5.3 Sistem listrik pemancar

Plug-in yang sesuai dengan produk adalah plug-in tahan air. Untuk memastikan tingkat perlindungan produk, pastikan untuk mengunci konektor selama koneksi listrik.

Sumber daya: Lihat label produk untuk rincian (sumber daya harus memenuhi persyaratan standar yang relevan, dan sistem pasokan daya harus dapat diandalkan.) Transmitter tahan ledakan yang sangat aman didukung oleh penghalang keamanan.

Persyaratan koneksi listrik: Pilih kabel dengan diameter yang cocok dengan kelenjar kabel colokan, dan kelenjar kabel dan colokan harus utuh.

Persyaratan koneksi listrik: Lihat label produk untuk definisi kabel

Definisi pin produk:

Hitam: Pasokan listrik V+

Merah: Output sinyal OUT (sistem dua kabel)

6- Pemecahan, pemeliharaan, pembersihan dan perbaikan

6.1 Pemisahan produk

Transmitter digunakan di tempat berbahaya seperti beracun, berbahaya, suhu tinggi dan tekanan tinggi.

▶ Silakan ikuti spesifikasi operasi yang relevan.

▶ Pakailah peralatan pelindung yang diperlukan.

Transmitter tekanan harus dipresurisasi dan dimatikan, pemutus koneksi listrik, dan gunakan kunci untuk mengeluarkannya.

6.2 Pemeliharaan

Transmitter tidak memerlukan pemeliharaan selama penggunaan normal dan hanya dipelihara oleh produsen.

Saat menggunakan pemancar tahan ledakan, operasi yang tidak benar akan menyebabkan kinerja tahan ledakan gagal.

▶ Produk tahan ledakan yang aman secara intrinsik tidak diizinkan untuk mengganti komponen atau struktur sirkuit untuk menghindari mempengaruhi kinerja tahan ledakan produk.

6.3 Pembersihan

Menggunakan bahan pembersih yang salah akan merusak label produk

▶ Jangan menggunakan bahan pembersih yang mengganggu.

▶ Jangan menggunakan peralatan pembersih yang berbahaya atau tajam.

▶ Jangan menggunakan kain atau spons yang kasar.

Gunakan air bersih dan bahan pembersih tradisional untuk membersihkan produk. Sebelum membersihkan, pemancar tekanan harus dipresurisasi dan dimatikan.Hapus permukaan pemancar dengan kain basah lembut.

6.4 Perbaikan

Media residu dapat menyebabkan cedera pribadi, kerusakan properti dan kerusakan lingkungan

Media residu pada pemancar tekanan yang dibongkar dapat menyebabkan kerusakan pada personel, lingkungan dan peralatan.

▶ Dengan zat berbahaya, termasuk data keselamatan bahan dari media yang sesuai.

Saat mengangkut pemancar tekanan, harap perhatikan poin berikut:

Semua instrumen yang dikirimkan tidak boleh mengandung zat berbahaya (seperti asam, alkali, larutan, dll.) dan harus dibersihkan sebelum dikembalikan.kemasan asli atau kemasan transportasi yang cocok harus digunakan.

6.5 Penghapusan

Penanganan yang tidak tepat terhadap produk dapat menyebabkan kerusakan lingkungan.

Silakan buang komponen pemancar dan bahan kemasan dengan cara yang ramah lingkungan dan sesuai dengan peraturan pembuangan limbah nasional.

7. Kesalahan

Jika ada kesalahan pada pemancar, periksa terlebih dahulu apakah pemancar dipasang dengan benar dari koneksi tekanan dan koneksi listrik.

Gangguan dan solusi yang umum adalah sebagai berikut:
