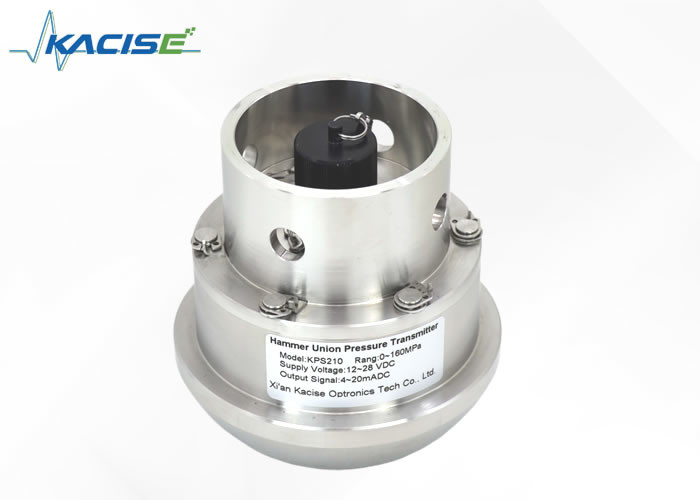

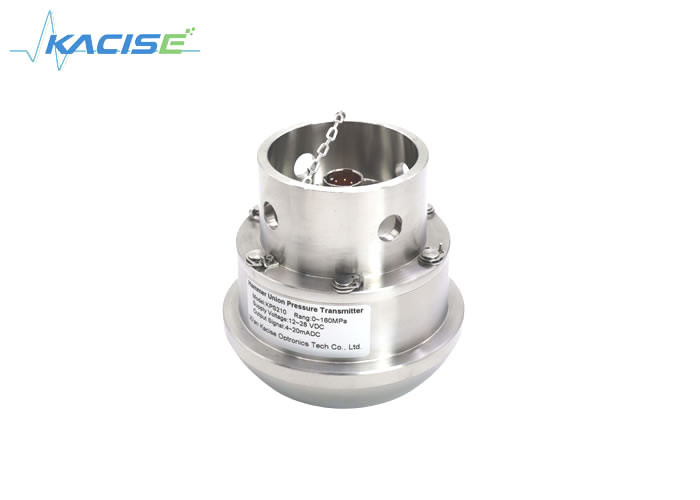

Stainless Steel 17-4PH IP65-Rated Hammer Union Pressure Transmitter dengan Perlindungan Overload dan 4-20m ADC Output Signal

KPS210 sensor tekanan Hammer Union

1.Pengantar

KPS210 strain gauge high pressure transmitter adalah produk baru yang mengintegrasikan teknologi canggih asing dan teknologi manufaktur sensor domestik.Ini adalah kristalisasi lain dari perusahaan kami pengenalan dan pencernaan teknologi produk asingSensor mengadopsi impor, presisi tinggi, besar resistance strain gauge dan teknologi diafragma unik domestik.dan memiliki karakteristik respon tinggi, presisi tinggi, struktur yang kuat, ketahanan korosi, ketahanan getaran, kinerja tinggi dan kinerja biaya tinggi.

Produk ini banyak digunakan dalam peralatan pengeboran di industri minyak, terutama untuk pengukuran tekanan tinggi kendaraan fracking impor dan kendaraan cementing.Ini adalah pemancar yang disukai untuk menggantikan produk impor.

Jenis tahan ledakan ini memenuhi persyaratan standar GB3836.1-2010 dan GB3836.4-2010, dan telah memperoleh sertifikat tahan ledakan.

Produk tahan ledakan ini cocok untuk acara di mana gas peledak mungkin muncul.

2Dimensi

3Parameter teknis

4Transportasi, pengemasan dan penyimpanan

4.1 Transportasi

Periksa apakah instrumen telah rusak selama transportasi. Jika ada kerusakan yang jelas, silakan hubungi kami.

4.2 Kemasan dan penyimpanan

Jangan lepaskan kemasan sebelum dipasang.

4.3 Kondisi penyimpanan yang diizinkan:

Suhu penyimpanan: -40 ~ + 70 °C

Kelembaban penyimpanan: 45% ~ 75% kelembaban relatif (tidak ada kondensasi)

5. Pemasangan

Elemen sensitif tekanan yang digunakan dalam produk ini mengirimkan tekanan melalui diafragma sensitif tekanan.

▶ Jangan menyentuh bagian dalam antarmuka tekanan dengan cara apapun.

5.1 Persiapan pemasangan

Periksa bahwa penyampaiannya baik;

Permukaan penyegelan antarmuka tekanan pemancar bersih dan tidak rusak;

Mempertimbangkan penerapan media yang diukur;

Suhu lingkungan dan suhu rata-rata harus berada dalam spesifikasi teknis produk;

Ada cukup ruang untuk instalasi listrik yang aman.

5.2 Metode pemasangan dan penyegelan pemancar: Uni 2#1502

5.3 Sistem listrik pemancar

Plug-in yang sesuai dengan produk adalah plug-in tahan air. Untuk memastikan tingkat perlindungan produk, pastikan untuk mengunci konektor selama koneksi listrik.

Sumber daya: Lihat label produk untuk rincian (sumber daya harus memenuhi persyaratan standar yang relevan, dan sistem pasokan daya harus dapat diandalkan.) Transmitter tahan ledakan yang sangat aman didukung oleh penghalang keamanan.

Persyaratan koneksi listrik: Pilih kabel dengan diameter yang cocok dengan kelenjar kabel colokan, dan kelenjar kabel dan colokan harus utuh.

Persyaratan koneksi listrik: Lihat label produk untuk definisi kabel

Definisi pin produk:

A (merah): catu daya V+

B (hitam): output sinyal OUT (sistem dua kabel)

C: kosong

D: kosong

E (kuning): reset + (kalibrasi)

F (putih): reset - (kalibrasi)

5.4 Transmitter keamanan intrinsik untuk lingkungan gas eksplosif

Ketika pemancar tahan ledakan yang aman secara intrinsik digunakan dalam lingkungan gas eksplosif untuk koneksi listrik,Mereka harus dikombinasikan dengan penghalang keamanan untuk membentuk sistem tahan ledakan yang aman secara intrinsik. penghalang keamanan dan catu daya ditempatkan di daerah yang aman, dan pemancar yang aman secara intrinsik ditempatkan di daerah yang berbahaya.

5.5 Transmitter keamanan intrinsik untuk lingkungan gas eksplosif

Ketika pemancar tahan ledakan yang aman secara intrinsik digunakan dalam lingkungan gas eksplosif untuk koneksi listrik,Mereka harus dikombinasikan dengan penghalang keamanan untuk membentuk sistem tahan ledakan yang aman secara intrinsik. penghalang keamanan dan pasokan listrik harus ditempatkan di daerah yang aman, dan pemancar yang aman secara intrinsik harus ditempatkan di daerah yang berbahaya.

Sistem dua kabel output 4~20mADC yang aman secara intrinsik ditunjukkan sebagai berikut:

Kapasitas terdistribusi maksimum yang diizinkan Cc=Co-Ci, induktansi terdistribusi maksimum yang diizinkan Lc=Lo-Li dari kabel koneksi sistem antara pemancar dan penghalang keamanan.

Kapasitas terdistribusi maksimum yang diizinkan Cc=Co-Ci,

Induktansi terdistribusi maksimum yang diizinkan Lc=Lo-Li.

Co≥Ci+Cc Lo≥Li+Lc

Uo≤i Io≤i Po≤pi

Penghalang keselamatan dapat dipilih secara bebas oleh pengguna, selama parameternya memenuhi persyaratan di atas dan memiliki sertifikat tahan ledakan.Pemasangan dan penggunaan penghalang keselamatan harus dilakukan sesuai dengan manual instruksi penghalang keselamatan..

6Dukungan dan Layanan:

Produk Sensor Tekanan Presisi kami dilengkapi dengan dukungan teknis dan layanan yang komprehensif untuk memastikan bahwa Anda memiliki pengalaman terbaik dengan produk kami.Layanan dukungan kami termasuk panduan pemasanganTujuan kami adalah untuk memastikan bahwa Anda mendapatkan hasil maksimal dari produk Sensor Tekanan Presisi kami dan mencapai hasil yang diinginkan.

7Pengemasan dan Pengiriman:

Kemasan produk:

• 1 Sensor tekanan presisi
• Panduan Pengguna
• Pembersih busa pelindung

Pengiriman:

• Dipindahkan melalui pengiriman darat standar
• Waktu pengiriman yang diharapkan: 5-7 hari kerja
• Informasi pelacakan akan diberikan melalui email
