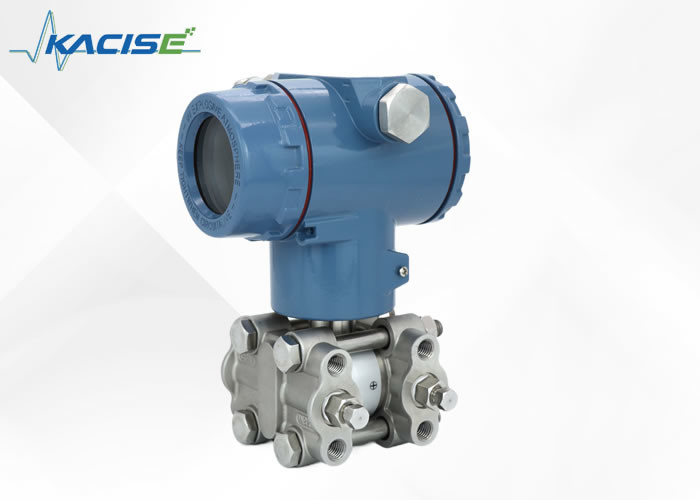

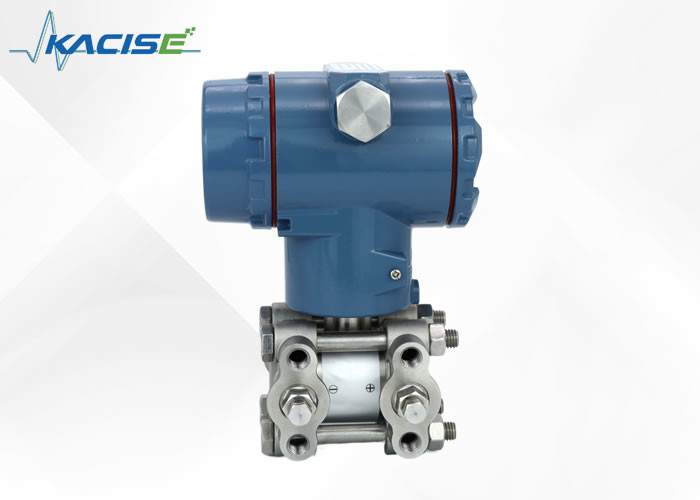

KPT1000-DPMonocrystalline Silicon Differential Cerdas
Transmitter Tekanan
1.Pengantar
Transmitter tekanan diferensial silikon kristal tunggal KPT1000-DP menggunakan chip sensor silikon kristal tunggal yang terbuat dari teknologi MEMS Jerman canggih, struktur diafragma ganda,dan teknologi produksi yang indah untuk mencapai presisi tinggi dan stabilitas produk yang sangat tinggiModul pemrosesan sinyal cerdas tertanam mencapai kombinasi sempurna dari kompensasi tekanan dan suhu,memberikan akurasi pengukuran yang dapat diandalkan dan stabilitas jangka panjang yang sangat baik di bawah berbagai tekanan statis dan perubahan suhu.
Transmitter tekanan diferensial silikon kristal tunggal KPT1000-DP dapat digunakan untuk mengukur tingkat cairan, kepadatan, dan tekanan cairan, gas, atau uap,dan mengubahnya menjadi output sinyal arus 4-20mA DC (komunikasi HART bertindih);
Konfigurasi fungsi pengaturan parameter jarak jauh dan lokal direalisasikan melalui tombol komunikasi dan panel Hart atau RS485.
2.Fitur
- Tingkat presisi tinggi: chip sensor silikon kristal tunggal presisi tinggi Jerman, akurasi ≤ ± 0,05%.
- Resistensi beban yang kuat: desain diafragma perlindungan overload ganda, tekanan berlebihan tunggal dapat mencapai 42MPa.
- Kemampuan beradaptasi lingkungan yang sangat baik: kompensasi tekanan statis dan kompensasi suhu cerdas menghilangkan pengaruh suhu, tekanan statis dan kelebihan beban pada pemancar,dan meminimalkan kesalahan tes komprehensif di situs.
- Stabilitas jangka panjang yang sangat baik: stabilitas dapat dipertahankan pada 0,1 FS%/3 tahun.
- Fungsi debugging bantuan jarak jauh yang fleksibel: konfigurasi fungsi pengaturan parameter jarak jauh dan lokal direalisasikan melalui tombol komunikasi dan panel Hart atau RS485.
3Aplikasi
- Petroleum/Chemical/Fossil: Berpasangan dengan perangkat throttling, ini memberikan pengukuran aliran yang akurat dari pipa dan tekanan tangki dan tingkat cairan.
- Listrik/Gas Kota: Tempat yang membutuhkan stabilitas tinggi dan presisi tinggi tekanan, aliran, dan pengukuran tingkat cairan.
- Pulp/Papermaking: Digunakan untuk tekanan tungku, pengukuran tekanan negatif dan tempat lain yang membutuhkan stabilitas tinggi dan pengukuran presisi tinggi.
- Baja / Logam Nonferrous / Keramik: Digunakan untuk tekanan, aliran, dan tempat pengukuran tingkat cairan yang membutuhkan ketahanan kimia dan ketahanan korosi.
- Peralatan Mekanis/Bangun Kapal: Digunakan untuk tempat yang membutuhkan pengukuran stabil di bawah kontrol ketat tekanan, aliran, tingkat cairan dan indikator lainnya.
4Parameter teknis
| Model |
Transmitter tekanan diferensial presisi tinggi KPT1000-DP |
| Medium pengukuran |
Mengukur tekanan cairan, gas atau uap |
| Jenis pengukuran |
Pengukuran tekanan diferensial, pengukuran tekanan absolut |
| Sinyal output |
4 ~ 20mA + sinyal digital protokol HART
Sinyal port serial RS485
|
| Jangkauan pengukuran |
Kode kisaran |
0B |
0C |
0E |
0F |
0G |
| Jangkauan |
(0 ~ 0,6) KPa ~ 6KPa |
(0 ~ 2) KPa ~ 40 KPa |
(0 ~ 2.5) KPa ~ 250 KPa |
(0~10) KPa~1MPa |
(0 ~ 30) KPa ~ 3MPa |
| Rasio kompresi yang direkomendasikan |
10:1 |
20:1 |
100:1 |
100:1 |
100:1 |
| Keakuratan referensi |
± 0,05% |
Jika TD>10 (TD = kisaran maksimum/kesudahan pengaturan), maka: |
± 0,005*TD) % |
Jika kisaran adalah 0B produk, TD> 6, maka: |
/ |
| ± 0,075% |
± 0,0075*TD) % |
± 0,125*TD) % |
| ± 0,1% |
± 0,01*TD) % |
± 0,166*TD) % |
| Efek suhu lingkungan |
Total dampak pada (-25 ~ + 65) °C adalah:
±(0,15*TD+0,05) %*Span
Total dampak pada (-40~-25) °C dan (+65~+85) °C adalah:
±(0.2*TD+0.05) %*Span
|
| Efek tekanan berlebihan |
± 0,1%*Span |
| Efek tekanan statis |
± ((0,05%URL+0,075%Span)/10MPa |
| Stabilitas jangka panjang |
±0,15%URL/10 tahun |
| Efek pasokan listrik |
± 0,001%/10V ((12~36) VDC, dapat diabaikan |
| Batas jangkauan |
Ini dapat disesuaikan sewenang-wenang dalam batas atas dan bawah kisaran. Disarankan untuk memilih kode kisaran dengan rasio kisaran terendah untuk mengoptimalkan karakteristik kinerja. |
| Pengaturan nol |
Jangkauan kalibrasi ≥ Jangkauan minimum |
| Efek posisi instalasi |
Perubahan posisi instalasi sejajar dengan permukaan diafragma tidak akan menyebabkan pengaruh titik nol. Jika posisi instalasi tidak sejajar dengan permukaan diafragma,dapat dihilangkan dengan kalibrasiTidak mempengaruhi jangkauan |
| Arus alarm |
Offline |
3.6mA |
| Online |
21mA |
| Resistensi isolasi |
100MΩ atau lebih ke tanah (DC 500V) |
| Kekuatan isolasi |
Untuk tanah AC 500V 50/60Hz, 1 menit |
| Waktu tanggap |
Konstanta peredam komponen amplifier adalah 0,1S, dan konstanta waktu sensor adalah: (0.1~1.6)S, tergantung pada kisaran dan rasio kisaran.Dampak pada output nonlinear (seperti fungsi akar kuadrat) tergantung pada fungsi ini dan dapat dihitung sesuai. |
| Suhu lingkungan |
-40~+85°C Dengan tampilan: -20~+65°C |
| Suhu penyimpanan |
-40~+125°C |
| suhu penyimpanan |
-40~+85°C Dengan tampilan: -20~+65°C |
| Tekanan kerja (minyak silikon) |
16MPa 25MPa 42MPa tiga tingkat |
| Batas tekanan statis |
Dari tekanan mutlak 3,5KPa ke tekanan nominal, tekanan perlindungan dapat lebih dari 1,5 kali tekanan nominal dan diterapkan ke kedua sisi pemancar pada saat yang sama |
| Diafragma isolasi |
Baja tahan karat 316L,Hastelloy C-276,Tantalum,dilapisi emas |
| Bahan penghubung proses |
Baja tahan karat 304, 316 opsional |
| Kacang dan baut |
Baja tahan karat (A2-70), baja karbon galvanis (12.8) |
| Rumah pemancar |
Paduan aluminium + resin epoksi (penyemprotan permukaan)
Baja tahan karat
|
| Cincin penyegelan |
Karet Nitril-Butadien ((NBR), Karet Fluorinated ((FKM), Polytetrafluoroethylene (PTFE) |
| Pengisian |
Minyak silikon, minyak makan, minyak FL |
| Sambungan proses |
Kedua ujung flange penghubung proses memiliki benang internal NPT1/4 dan UNF7/16 |
| Tingkat perlindungan |
IP65, IP67 (tahan ledakan) |
| Berat badan |
2.6Kg (tanpa bracket pemasangan, aksesori koneksi proses) |
Kondisi pasokan daya dan beban:
5.Wiring
| ① |
+ |
Sumber daya listrik dan terminal output komunikasi digital HART |
| ② |
- |
| ② |
- |
Terminal kabel indikator eksternal (ammeter) |
| ③ |
+ |
6. Dimensi
7.Dukungan dan Layanan
Produk Sensor Tekanan Presisi kami didukung oleh dukungan teknis dan layanan yang komprehensif untuk memastikan Anda memiliki pengalaman terbaik.Tim ahli kami tersedia untuk menjawab setiap pertanyaan yang mungkin Anda miliki tentang produkKami juga menawarkan layanan pemeliharaan dan perbaikan untuk menjaga sensor Anda berfungsi secara optimal.kami menyediakan layanan kalibrasi dan kustomisasi untuk memenuhi kebutuhan spesifik AndaPercayalah pada kami untuk memberikan dukungan dan layanan yang Anda butuhkan untuk memanfaatkan Sensor Tekanan Presisi Anda.
8Pengemasan dan Pengiriman
Kemasan produk:
- 1 Sensor tekanan presisi
- Panduan Pengguna
- Hardware pemasangan
- Pembersih busa pelindung
Pengiriman:
- Kapal dalam 5-12 hari kerja
- Pengiriman standar gratis
- Pengiriman dipercepat tersedia dengan biaya tambahan
- Nomor pelacakan yang diberikan
