Name: Sensor Transduser Ultrasonik Kelas IP68 200KHz dengan Panjang Kabel 22cm untuk Pengukuran Tingkat Cairan
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUA-200
Price: 1,000.10 USD
Availability: InStock

Rumah > Produk > Sensor Transduser Ultrasonik >

Sensor Transduser Ultrasonik Kelas IP68 200KHz dengan Panjang Kabel 22cm untuk Pengukuran Tingkat Cairan

IP68 Grade Ultrasonic Transducer Sensor

Liquid Level Measurement Ultrasonic Transducer Sensor

22cm Ultrasonic Transducer Sensor

Place of Origin:

China (Mainland)

Nama merek:

Kacise

Sertifikasi:

certificate of explosion-proof, CE

Model Number:

KUA-200

Hubungi Kami

Minta Kutipan

Sensor Transduser Ultrasonik Kelas IP68 200KHz dengan Panjang Kabel 22cm untuk Pengukuran Tingkat Cairan

Rincian produk

Tegangan kerja:

Tegangan Titik Puncak＜900 VPP

Nama:

Transduser Ultrasonik 200KHz

Berat:

5g±5％(Panjang kabel: 22cm)

Impedansi minimum:

1000Ω±20％

kelas IP:

IP68

Bahan perumahan:

Plastik

Suhu Kerja:

-40～+80℃

Sudut:

(Lebar Sinar) Sudut Setengah Daya@-3dB:10°±10%, Sudut Ketajaman: 23°±10%

Menyoroti:

IP68 Grade Ultrasonic Transducer Sensor

Liquid Level Measurement Ultrasonic Transducer Sensor

22cm Ultrasonic Transducer Sensor

Syarat Pembayaran & Pengiriman

Minimum Order Quantity

1pcs

Packaging Details

each unit has individual box and all boxes are packed in standard packages or customers requests available

Delivery Time

5-8 work days

Syarat-syarat pembayaran

T/T, Western Union, MoneyGram

Supply Ability

1000 Pieces per Week

Produk terkait

Video

KUS650 Ultrasonik Tank Wireless Level Sensor dengan Perlindungan IP65 dan 200mm ~ 3000mm Range Deteksi untuk Pengolahan Air Limbah

Dapatkan Harga Terbaik

Video

Sensor Tingkat Tangki Bahan Bakar Ultrasonik KUM2500C dengan Resolusi Pengukuran 0,1 mm Perlindungan IP67 dan Antarmuka RS232/RS485/TTL/4-20mA

Dapatkan Harga Terbaik

Video

Sensor Ketinggian Air Ultrasonik Non-kontak 15M dengan Output RS485 Perlindungan IP68 Tahan Korosi Sensitivitas Tinggi

Dapatkan Harga Terbaik

Video

Smallest Or Miniature Liquid Level Ultrasonic Transducer Sensor PVDF Material

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

1.Pengantar

Transduser ultrasonik adalah perangkat yang mengubah energi listrik menjadi energi ultrasonik (energi getaran mekanis), atau sebaliknya.Ini adalah komponen penting dari peralatan ultrasonik dan banyak digunakan dalam diagnosis medis, inspeksi industri, pembersihan, pengelasan dan pengukuran jarak.

Transduser ultrasonik adalah perangkat yang sangat diperlukan dalam ilmu pengetahuan dan teknologi modern dan banyak digunakan di berbagai bidang.Sensitivitas tinggi dan karakteristik pengukuran tanpa kontak membuat mereka penting dalam deteksi industri dan diagnosis medisDengan perkembangan teknologi, kinerja dan aplikasi transduser ultrasonik akan terus berkembang dan meningkat.

Prinsip kerja transduser ultrasonik didasarkan pada efek piezoelektrik atau efek magnetostrictive:

Efek piezoelektrik: Bahan piezoelektrik (seperti keramik piezoelektrik, kuarsa, dll.) akan mengalami deformasi mekanis ketika tegangan diterapkan, dan sebaliknya,Mereka akan menghasilkan muatan listrik ketika terkena tekanan mekanisDengan menerapkan tegangan bergantian, bahan piezoelektrik akan menghasilkan getaran mekanis, sehingga memancarkan gelombang ultrasonik.
Efek magnetostrictive: Beberapa bahan magnetostrictive akan mengubah ukuran di bawah tindakan medan magnet.bahan ini dapat bergetar dan kemudian memancarkan gelombang ultrasonik.

2Spesifikasi Teknis

Artikel	Parameter
Nama	Transduser Ultrasonik 200KHz
Model	KUA-200-01DA
Frekuensi	200KHz±5%
Jangkauan	0.10 ∙ 1.5m
Impedansi minimum	1000Ω±20%
Kapasitas	1980pF±20% @1KHz
Sensitivitas	memancarkan tegangan:200Vpp, jarak 0,3m, Amplitudo gema 6mV
Tegangan kerja	Tegangan titik puncak < 900 VPP
Suhu kerja	-40 ̊+80°C
Tekanan	≤3kg atau 0,3MPa
Sudut	(lebar balok) sudut setengah kekuatan @-3dB:10°±10%, Sudut ketajaman: 23°±10%
Bahan rumah	plastik
Penggunaan	Sensor tingkat ultrasonik, monitor, anti-tabrakan, keamanan
Kelas IP	IP68
Berat badan	5g±5% ((panjang kabel: 22cm)

3. Dimensi

Sensor Transduser Ultrasonik Kelas IP68 200KHz dengan Panjang Kabel 22cm untuk Pengukuran Tingkat Cairan 0

Sensor Transduser Ultrasonik Kelas IP68 200KHz dengan Panjang Kabel 22cm untuk Pengukuran Tingkat Cairan 1

4.Menggaruk

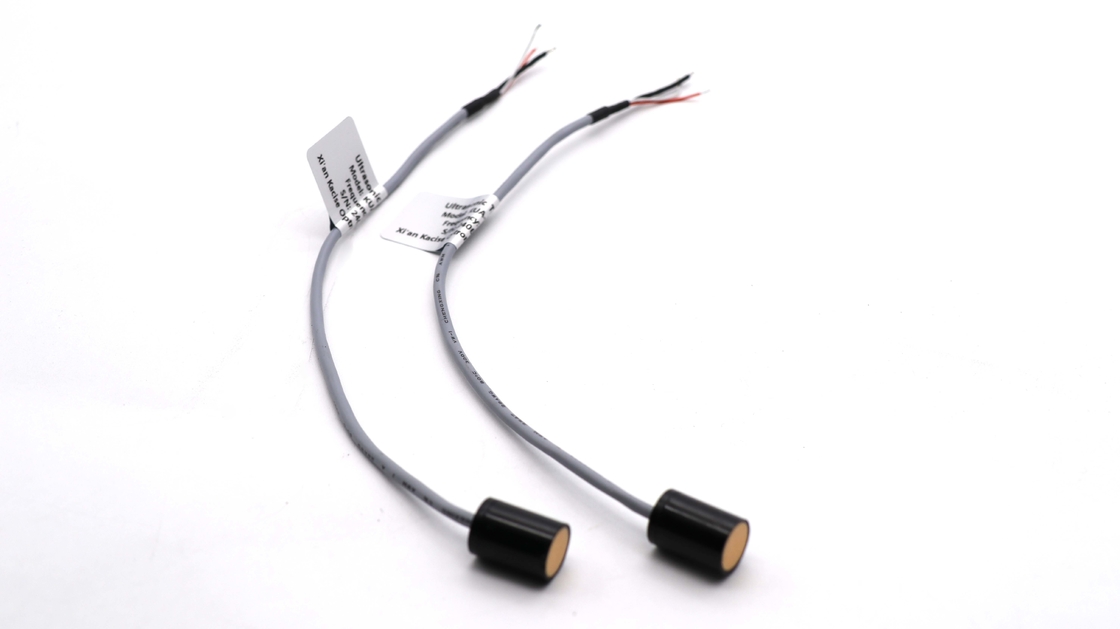

Antarmuka terintegrasi: merah: transduser+, putih: transduser-, hitam: kawat terlindung, ((tanpa sensor suhu secara default)

5. Aplikasi

Diagnosis medis: seperti pencitraan ultrasonik (B-ultrasound), terapi ultrasonik, pembersihan ultrasonik, dll.
Pengujian industri: seperti pengujian non-destruktif (mengidentifikasi cacat internal bahan), pengukuran ketebalan, deteksi tingkat cairan, dll.
Pembersihan: Pembersih ultrasonik menggunakan getaran frekuensi tinggi untuk menghasilkan gelembung kecil untuk membersihkan permukaan benda.
Pengelasan: Pengelasan ultrasonik menggunakan getaran frekuensi tinggi untuk mengelasan bahan seperti plastik dan logam.
Pengukuran jarak: seperti rangefinder ultrasonik, radar ultrasonik, dll, yang menggunakan refleksi ultrasonik untuk mengukur jarak.
