1.Pengantar
1.1 Prinsip pengukuran
Ultrasonik Doppler flowmeter adalah host yang mengumpulkan kecepatan aliran, tingkat air dan suhu dari ultrasonik Doppler flowmeter melalui RS485,dan input berbagai parameter saluran sesuai dengan situasi yang sebenarnya di situsLuas aliran air S (m2) dihitung dengan menggunakan parameter saluran dan tingkat air yang dikumpulkan H (m),dan laju aliran instan (Q = V * S) dihitung dengan mengalikan luas aliran air dan kecepatan aliran V (m / s), dan aliran kumulatif dihitung dengan mengalikan aliran dengan waktu kumulatif.
Dari sini kita bisa tahu:Q=V*S
Tingkat aliran instan * perbedaan waktu = tingkat aliran kumulatif
1.2 Komposisi
Meter aliran seri KDF1000 adalah produk yang mengukur kecepatan dan aliran air di perairan alami, saluran, atau pipa.
Aliran meter dibagi menjadi dua bagian: sensor dan host, yang terhubung dengan kabel.
Hal ini dapat mengukur kecepatan dan aliran air di kanal dan sungai, dan tingkat air lebih dari 20 cm lebih tinggi dari bagian atas sensor.
Hal ini dapat mengukur kecepatan dan aliran air di pipa dan saluran pembuangan.
2Spesifikasi Teknis
| Sumber daya listrik |
Jangkauan catu daya: 10,8VDC~26,4VDC;
Konsumsi daya RS485 12V: 88mA±1mA (sekitar 1,06W)
Konsumsi daya RS485 24V: 52mA±1mA (sekitar 1,25W)
Konsumsi daya RS485+4 ¢ 20mA 12V: 110 mA±1mA (sekitar 1.32W)
RS485+4 ¢ 20mA 24V konsumsi daya: 24V catu daya tanpa keluaran mA
|
| Karakteristik output |
Protokol standar RS485/ModBus; 4 ~ 20mA (standar pabrik tanpa) |
| Kinerja pengukuran |
Rentang aliran: 1L/s~99999.99m3/h;
Kisaran kedalaman air: 0,02 ~ 3m, 0,02 ~ 10m (silakan konfirmasi kedalaman air maksimum sebelum memesan);
Antarmuka tampilan 1: tingkat air, aliran instan, aliran kumulatif;
Antarmuka tampilan 2: tingkat air, laju aliran, luas penampang, suhu;
Resolusi aliran: 0,0001L/s.
|
| Sifat fisik |
Bahan shell split: ABS, bahan sensor: POM;
Tingkat perlindungan sensor: IP68;
Tingkat perlindungan pemancar: IP65;
Kabel antara sensor: Kabel berlindung 4-inti dengan saluran udara, panjang standar pabrik 10 meter, diameter kawat 8mm (panjang kawat lainnya perlu disesuaikan).
|
| Lingkungan kerja |
Suhu kerja: 0°60°C (tidak beku);
Suhu penyimpanan: -20 ∼ 80°C;
|
3. Dimensi
3.1 Gambar produk

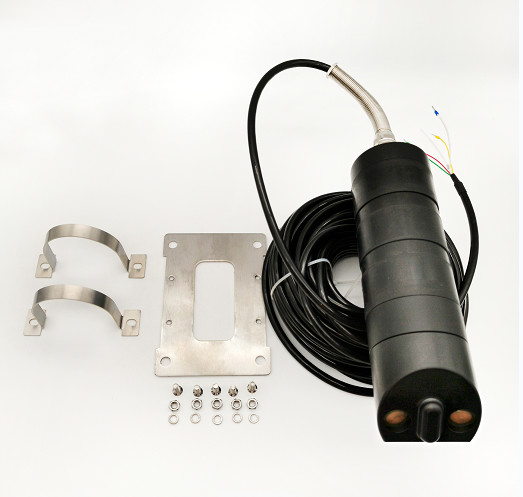

Gambar fisik dari sensor (termasuk semua aksesori)
Ultrasonik Doppler flowmeter (host) gambar fisik

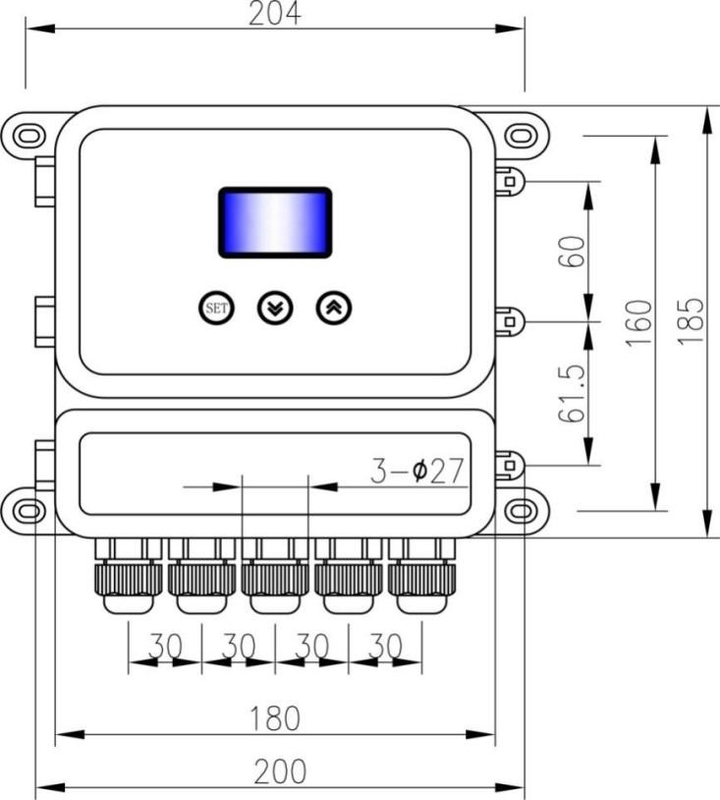

3.2 Ukuran struktur
4Instruksi pemasangan
4.1 Diagram perakitan
Ada empat lempeng pemasangan di aksesoris pabrik. Silakan lihat gambar. Setelah pemasangan, dapat dipasang di kotak instrumen atau papan kayu.
| Daftar aksesoris pabrik Ultrasonik Doppler flowmeter |
| Tidak, tidak. |
Nama |
Model/spesifikasi |
jumlah |
| 1 |
Ultrasonik Doppler flowmeter host |
|
1 |
| 2 |
Sensor aliran meter Doppler ultrasonik |
|
1 |
| 3 |
(Termasuk aksesori pabrik sensor) |
|
1 |
| 4 |
Plat dasar pemasangan |
M6*16 |
4 |
| 5 |
Mesin pengikat kepala rata |
|
2 |
| 6 |
Clamp |
|
4 |
| 7 |
Pemasangan gasket |
M4*12 |
4 |
| 8 |
Stiker dengan kepala bulat silang yang mengetuk sendiri |
M4*25 |
4 |
4.2 Kabel
Ultrasonik Doppler flowmeter dan diagram koneksi host
