OperatingMTingkat Radar Split tahunanSensor
1.Pengantar
1.1 Gambaran Produk

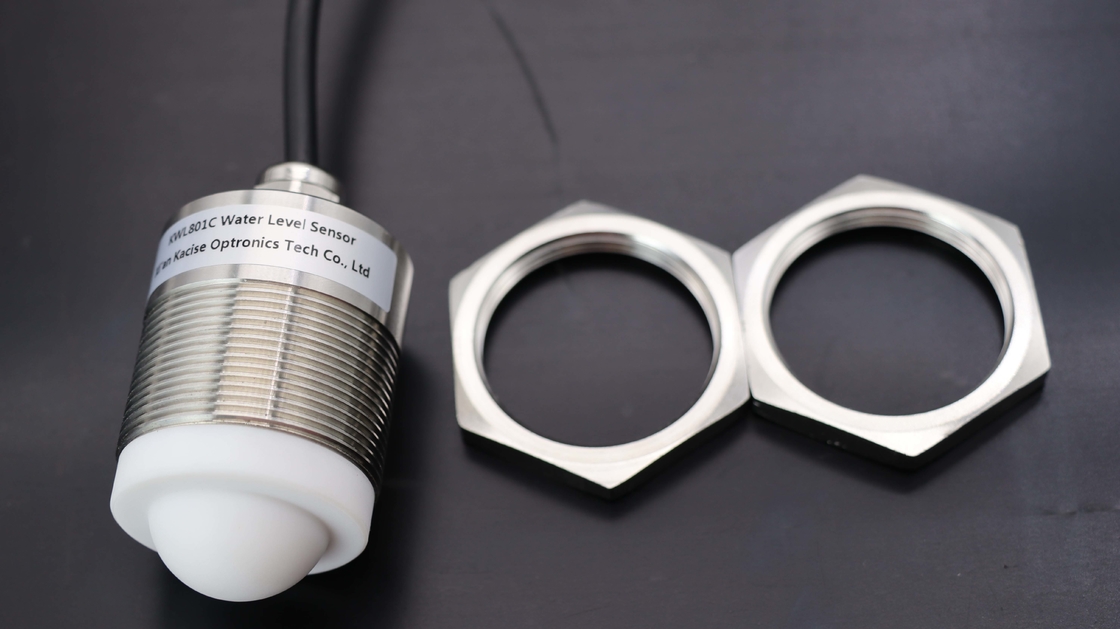

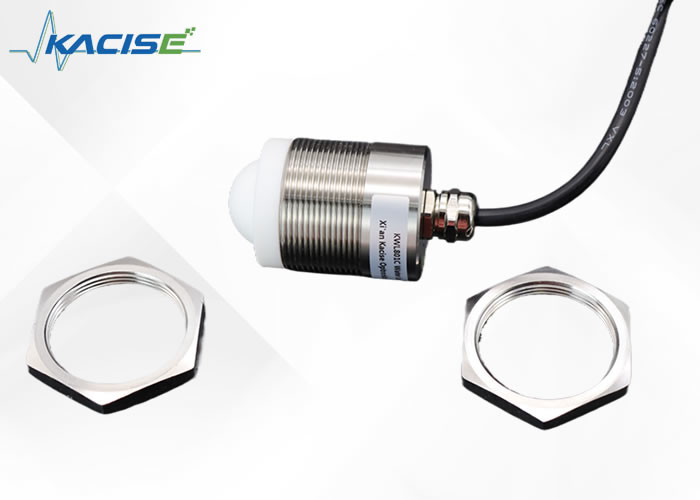

Sensor tingkat radar KWL801C-RS485 sesuai dengan spesifikasi standar yang diuraikan dalam standar nasional DB50/T 826-2017 untuk level meter.Komponen utamanya dirancang dengan waterproofing IP68 tertutup sepenuhnya.
Jangkauan pengukuran maksimum produk mencapai 40 meter, dengan titik buta minimal kurang dari 6 cm.
Karena frekuensi yang lebih tinggi dan bandwidth yang lebih luas, ia mencapai akurasi yang superior.
1.2 Prinsip deteksi
Sensor tingkat radar didasarkan pada prinsip refleksi domain waktu (TDR). Pulsa elektromagnetik menyebar sepanjang kabel atau probe dengan kecepatan cahaya.Ketika ia bertemu permukaan media yang diukur, sebagian dari denyut nadi dari radar level meter dipantulkan untuk membentuk echo kembali ke pulsa pemancar di sepanjang jalur yang sama,dan jarak antara pemancar dan permukaan media yang diukur adalah Proporsi langsung dengan waktu penyebaran denyut nadi, maka tinggi tingkat dihitung.
2.Fitur
- Berdasarkan chip RF gelombang milimeter CMOS yang dikembangkan sendiri
- Arsitektur RF yang lebih kompak
- Rasio sinyal ke kebisingan yang lebih tinggi
- Zona mati yang lebih kecil
- 5GHz bandwidth kerja
- Resolusi pengukuran yang lebih tinggi dan akurasi pengukuran
- Lebih sedikit pengaruh dari gangguan di lingkungan instalasi
- Lebih nyaman dari instalasi dan
- Desain modern dari antena datar terintegrasi
3Spesifikasi Teknis
| Model |
KWL801C-RS485 |
KWL801C-RJ45 |
KWL801C-RS232 |
KWL801C-TTL |
| Frekuensi pengukuran |
80GHz |
| Komunikasi |
RS485 |
| Frekuensi akuisisi |
≥200ms/ dapat dikonfigurasi |
| Arus operasi |
12V/14mA |
| Keakuratan pengukuran jarak |
± 2 mm |
| Protokol Komunikasi |
Modbus / Protokol teks |
| Lebar sinar antena |
± 2,75° |
| Tegangan suplai |
9 ~ 24V |
| Jangkauan pengukuran |
0.2 ~ 40m
0.18 ~ 30m
0.1~15/20m
0.06~3/5/10m
|
| Arus pulsa RF |
100mA/20ms |
| Kelembaban kerja |
0~95% |
| Jenis benang |
G benang/ disesuaikan |
| Suhu kerja |
-40 ~ 75 °C |
| Tingkat ketahanan air |
IP68 |
| Berat bersih |
0.6kg |
4.Instruksi kabel
4.1 [versi RS485] Instruksi kabel
| Garis merah |
VCC (9 ~ 24V catu daya) |
| Garis hitam |
GND |
| Garis kuning |
485-A |
| Garis hijau |
485-B |
4.2 [versi port jaringan RJ45] Instruksi kabel
4.3 [versi RS232] Instruksi kabel
| Garis merah |
12 (6 ~ 28V catu daya) |
| Garis hitam |
GND |
| Garis kuning |
TX |
| Garis hijau |
RX |
4.4 [versi TTL] Instruksi kabel
| Garis merah |
VCC |
| Garis hitam |
GND |
| Garis kuning |
TX |
| Garis hijau |
RX |
5Dimensi
6.FAQ
1T: Bolehkah saya menempatkan logo saya sendiri pada produk?
A: Tentu saja. Logo dapat dicetak di rumah, dan nama perusahaan dapat terukir di papan nama.
2T: Bagaimana dengan kontrol kualitas?
A: Semua produk akan diuji 3 kali sebelum dikemas.
3.Q: Bolehkah saya merilis perintah uji coba, 1 pc misalnya?
A: Tentu saja, pesanan uji coba dapat diterima. Secara umum, kami memiliki model umum di stok. Sampel akan dikirim dalam waktu 1 minggu, setelah pembayaran diterima.
4.Q: Bisakah Anda merancang sesuai dengan persyaratan saya?
A: Tentu saja, tim kami akan mendesain untuk Anda, untuk membuat meter aliran susu kami bekerja dengan sempurna di akhir Anda.
7Informasi Perusahaan
Xi'an Kacise disertifikasi oleh ISO 9001-2008, GJB 9001B-2009, CE, keamanan intrinsik tahan ledakan dan keamanan terisolasi tahan ledakan, dll.yang memastikan produk kami sesuai dengan standar internasional.
Kami telah mengkhususkan diri dalam manufaktur tekanan, tingkat dan alat ukur aliran dan produk terkait selama 10 tahun.melalui upaya seluruh staf kami, kami telah menjadi produsen alat pengukur profesional dan penyedia solusi. Dan kami terus berusaha untuk meningkatkan kualitas produk.
Saat ini, sensor Kacise sudah diekspor ke Amerika, Spanyol, Australia, Chili dan 20 negara dan wilayah lainnya, dan menerima banyak umpan balik yang menguntungkan.Distributor kami di luar negeri juga meningkat. Kami menganggap harga yang wajar, waktu produksi yang efisien dan layanan purna jual yang baik sebagai prinsip kami dan berharap untuk bekerja sama dengan lebih banyak pelanggan untuk pengembangan bersama
