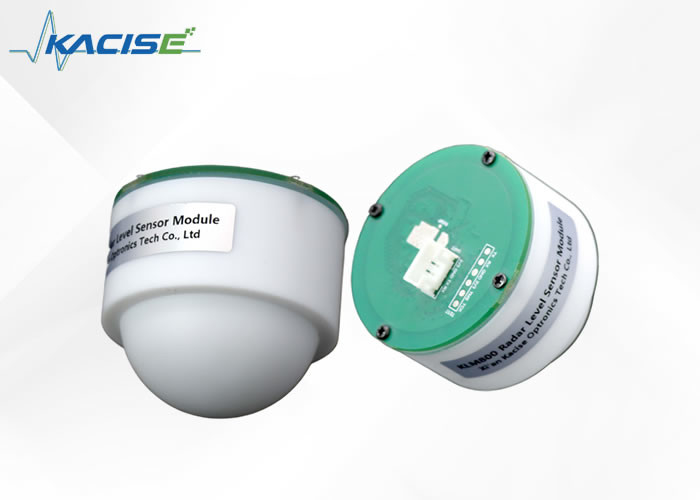

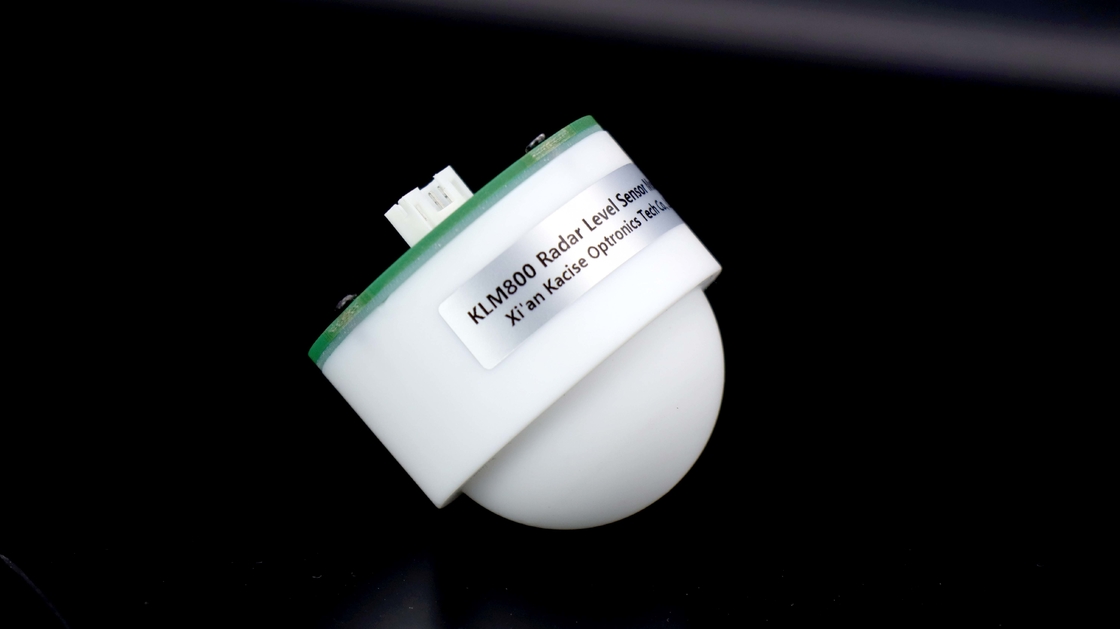

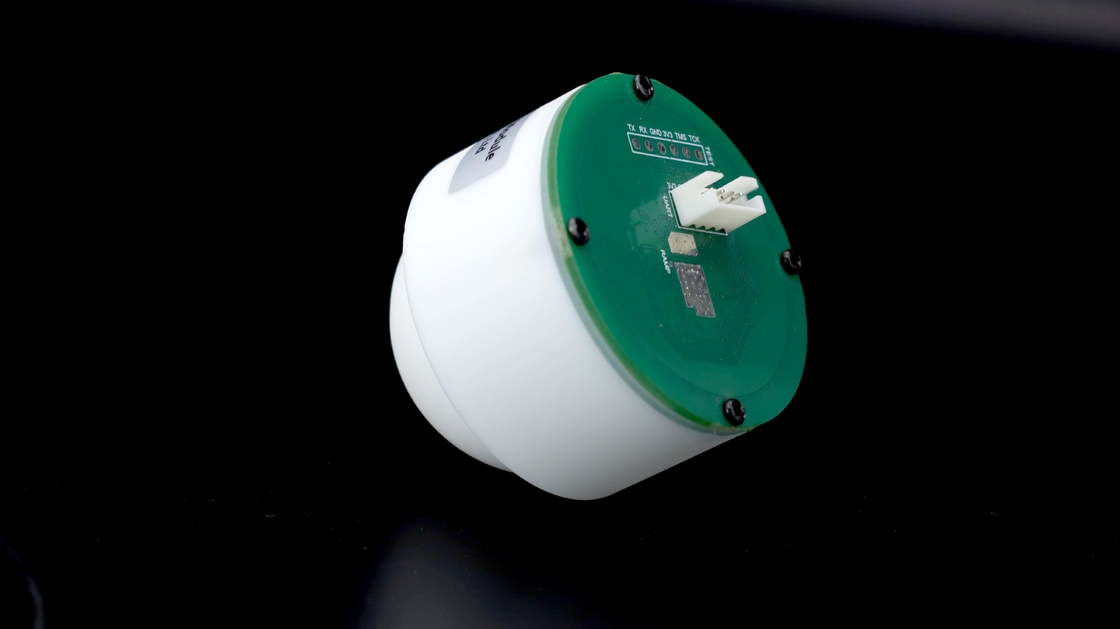

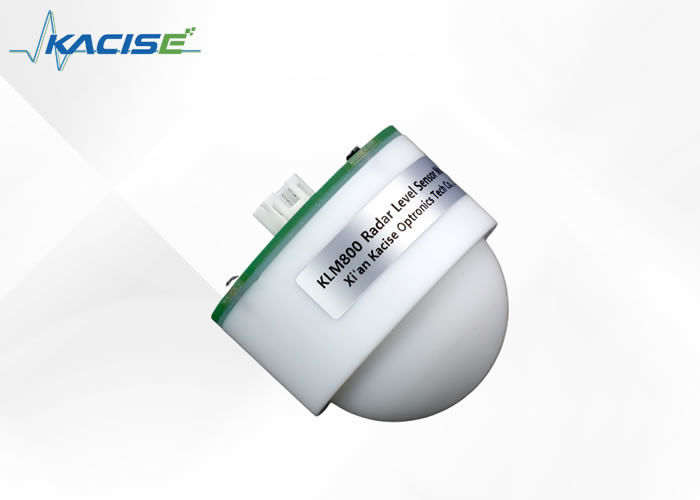

RS485 Komunikasi Modul Sensor Tingkat Radar KLM800 untuk Lingkungan -20~70°C

Deskripsi produk:

Komponen radar gelombang milimeter adalah teknologi penting karena terdiri dari berbagai unit seperti unit frekuensi radio, unit pemrosesan dan antena papan cetak.Hal ini memungkinkan radar gelombang milimeter untuk mendeteksi target tanpa hambatan dari hambatan di jalurnya seperti hujanRadar gelombang milimeter adalah sensor kecil yang sangat terintegrasi, fleksibel dan efisien, menjadikannya pilihan yang sangat baik untuk berbagai aplikasi.

Produk ini, yang disebut radar level meter, adalah versi yang ditingkatkan dari radar gelombang milimeter.Hal ini banyak digunakan dalam mengukur sumber daya air sungaiProduk ini memiliki banyak keuntungan dibandingkan teknologi lain, seperti ukuran kecil, integrasi yang tinggi, dan antarmuka yang fleksibel.Ini adalah sensor yang bisa bekerja 24 jam sehari, menjadikannya pilihan yang ideal dalam berbagai industri dan aplikasi.

Modul yang digunakan dalam produk ini dapat berasal dari perangkat berikut.yang mampu mendukung berbagai keadaan padat dan cairProduk ini juga dirancang dengan antena lensa konfigurasi, yang membantu dalam beradaptasi dengan lingkungan yang berbeda.

Radar level meter sering digunakan di industri yang berbeda seperti teknik konservasi air, pabrik pengolahan limbah, dan pabrik kimia minyak bumi.dan antarmuka yang fleksibel membuatnya untuk banyak industri.

Aplikasi:

● Survei konservasi sungai, waduk, dan air lainnya

● Pengukuran tingkat tangki dan air

● Proyek konservasi air

● Rencana pengolahan limbah

● Pabrik kimia minyak bumi

3. memilih lokasi modul instalasi yang kurang volatil (cobalah untuk tidak memasang di port injeksi dan keluar gelombang besar, gelombang, semakin besar presisi pengukuran,semakin buruk).

4Diagram pemasangan

Jaminan dalam lingkup balok tanpa gangguan, seperti tepi sungai.

Hal-hal yang perlu diperhatikan

Instalasi modul untuk menjaga konstan sejauh mungkin, menghindari modul jitter, lingkungan sekitar untuk membuka sebanyak mungkin.

1Jarak antara modul dan permukaan air lebih dari 30cm untuk memastikan bahwa permukaan depan modul (permukaan antena) sejajar dengan tingkat cairan pengukuran

2. Jarak antara modul dan tepi tangki, tepi kolam, tepi bendungan sungai dan tepi kolam lebih dari 0,5 meter;

3. memilih lokasi modul instalasi yang kurang volatil (cobalah untuk tidak memasang di port injeksi dan keluar gelombang besar, gelombang, semakin besar akurasi pengukuran,semakin buruk))

Protokol komunikasi port serial

Misalnya, data yang dikirim adalah FF 2A 4B 90 42 47, di mana FF adalah header frame, 4 byte tengah "2A 4B 90 42" adalah informasi jarak,dan ujung ukuran menetapkan informasi yang benar untuk 42 90 4B 2A (tipe floating point hexadimal), yang dikonversi menjadi desimal 72.1468 cm.

47 adalah checksum, perhitungannya adalah sebagai berikut:

Pertama untuk mengkonversi jarak floating point 72.1468 uint32_t integer (4 byte) menjadi 72, dalam tingkat rendah dalam dua byte 0 (HEX 0), rendah dari 72 (HEX 48) sebagai checksum sebagai frame head rendah,tinggi + integer + integer untuk mengambil rendah 8 bit, (FF + 0 x00 + 0 x48) & 0 x47 x00ff = 0.

Tambahkan: SScom test mode

Dapat diuji menggunakan port serial untuk membantu (tangan SScom):

1. Gunakan modul port serial USB yang terhubung ke komputer antarmuka USB, membuka SSCOM serial debugging software, pilihan

Pelabuhan yang benar;

2.Send AT + TLVS = 1 n, untuk mengkonversi string output, sesuai dengan mengirim perintah

"AT + START n";

3.String output

Catatan: default baud rate ke 9600. Jika Anda membuka string tanpa sisi kanan SSCOM, klik ekstensi di sebelah kanan "Save Parameters" untuk menampilkan.

Catatan:

Dalam keadaan kerja MCU, untuk mengkonfigurasi, pertama mengirim perintah reset (mengganggu pekerjaan), menyesuaikan perintah input, kemudian mengirim perintah reset (membuat konfigurasi efektif),dan mengirim perintah start.

Protokol komunikasi MODBUS RTU

1.Instruksi pemasangan: kode fungsi 0 x10

(1) RSetelan pabrik

Perintah permintaan:

Definisi data: 0 untuk mengembalikan pengaturan pabrik, 1 untuk memulai kembali program.

Data tanggapan:

Contoh:

Permintaan: 7f 10 10 00 00 02 00 00 9 e 33 01

Jawaban: 7 f 10 10 00 00 0 f 17 01

Di mana bagian data 00 00 berarti untuk mengembalikan pengaturan pabrik.

(2)Dari alamat mesin

Perintah permintaan:

Definisi data: kisaran nilai 1--247.

Data tanggapan:

Contoh:

Permintaan: 7F 10 20 01 00 01 02 00 01 6E 21

Jawaban: 7 f 10 20 01 00 01 51 D7

Bagian data 00 01 menunjukkan bahwa alamat budak ditetapkan menjadi 1.

(3)Rentang pengukuran

Perintah permintaan:

Definisi data: Nilai data adalah data Float, satuannya adalah meter, nilai panjang data adalah 4 byte, format data adalah data 16 bit rendah di bagian depan, data 16 bit tinggi di bagian belakang.

Data tanggapan:

Contoh:

Permintaan: 7 46 00 02 04 f 10 20 00 00 41 30 sampai 40 19

Re: 7F 10 20 46 00 02 A1 C3

00 00 41 30 di mana data bagian dari data titik terapung yang 11 meter.

(4) Mengukur interval waktu

Perintah permintaan:

Definisi data: Tetapkan interval waktu pengumpulan data meter tingkat air, satuan ms, dan nilai minimumnya adalah 100 ms.

Data tanggapan:

Contoh:

Permintaan: 7 2 e f 10 20 00 02 03 01 E8 A8 C0

Jawaban: 7F 10 20 2E 00 01 60 1E

Di antaranya, bagian data 03 E8 dikonversi menjadi desimal 1000, yaitu, interval akuisisi data ditetapkan menjadi 1000ms.

(5) Tingkat baud komunikasi

Perintah permintaan:

Definisi data: Tingkat baud komunikasi: 4800,9600,19200.

Data tanggapan:

Contoh:

Permintaan: 7 f 10 20 00 02 01, 02, 25 80 B4 E2

Jawaban: 7F 10 20 02 00 01 A1 D7

Bagian data 28 80 berarti bahwa laju baud komunikasi diatur menjadi 9600.

2Instruksi kueri: kode fungsi 0x03

(1)Dari alamat mesin

Perintah permintaan:

Data tanggapan:

Definisi data: kisaran nilai 1--247.

Contoh:

Permintaan: 7f 03 01 00 20 01 D4 14

Jawaban: 7f 03 02 0 01 51 8 e

Bagian data 00 01 berarti bahwa alamat budak adalah 1.

(2)Kemampuan jangkauan

Perintah permintaan:

Data tanggapan:

Definisi data: Nilai data adalah data Float, satuannya adalah meter, nilai panjang data adalah 4 byte, format data adalah data 16 bit rendah di bagian depan, data 16 bit tinggi di bagian belakang.

Contoh:

Permintaan: 7 46 f 03 20 00 00 02 24

Jawaban: 7 f 03 04 00 00 41 30 54, 70

Bagian data 00 00 41 30 dikonversi menjadi data titik terapung, yaitu 11 meter.

(3) Tingkat komunikasi baud

Perintah permintaan:

Data tanggapan:

Contoh:

Permintaan: 7f 20 00 02 03 01 24 14

Re: 7F 03 02 25 80 8B 7E

Bagian data 28 80 berarti kecepatan komunikasi adalah 9600.

(4) Mengukur interval waktu

Perintah permintaan:

Data tanggapan:

Definisi data: Tetapkan interval waktu pengumpulan data meter tingkat air, satuan ms, dan nilai minimumnya adalah 100 ms.

Contoh:

Permintaan: 7F 03 20 2E 00 01 EF C3

Jawaban: 7 f 03 02 90 F0 03 E8

Di antara mereka, data bagian 03 E8 dikonversi ke desimal 1000, menunjukkan bahwa interval akuisisi data adalah 1000ms.

(5) Hasil pengukuran kueri

Perintah permintaan:

Data tanggapan:

Definisi Data: Nilai data adalah data tipe Float, satuannya adalah meter. nilai panjang data adalah 4 byte, format data untuk data 16 bit rendah di mantan, data 16 bit tinggi di belakang.Arti hasil pengukuran terkait dengan jenis pengukuran, dan default adalah tingkat air.

Contoh:

Permintaan: 7 4 0 f a 48 0 0 f 00 02 e

Jawaban: 7 f 04 04 04 19 3 f 9 e 25 2 c

Bagian data 04 19 3F 9E dikonversi menjadi data titik terapung yang adalah 1,2345 meter.

19049 e3f, di satu tempat, dengan posisi yang tepat.

(6) Versi kueri

Perintah permintaan:

Data tanggapan:

Definisi data: Data dalam format pengkodean BCD, 0x20 0x23 0x05 0x12, yang berarti data 20230512.

(7)Perangkat penelusuran alamat siaran

Perintah permintaan:

Data tanggapan:

Definisi data: 0x7F dalam data adalah alamat 485 dari perangkat.
