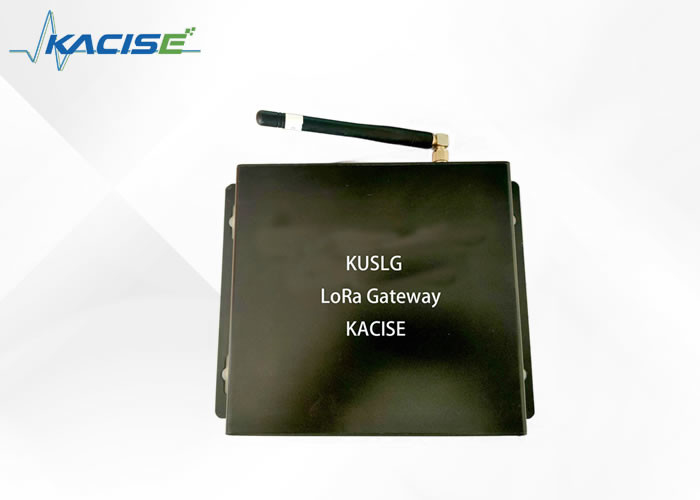

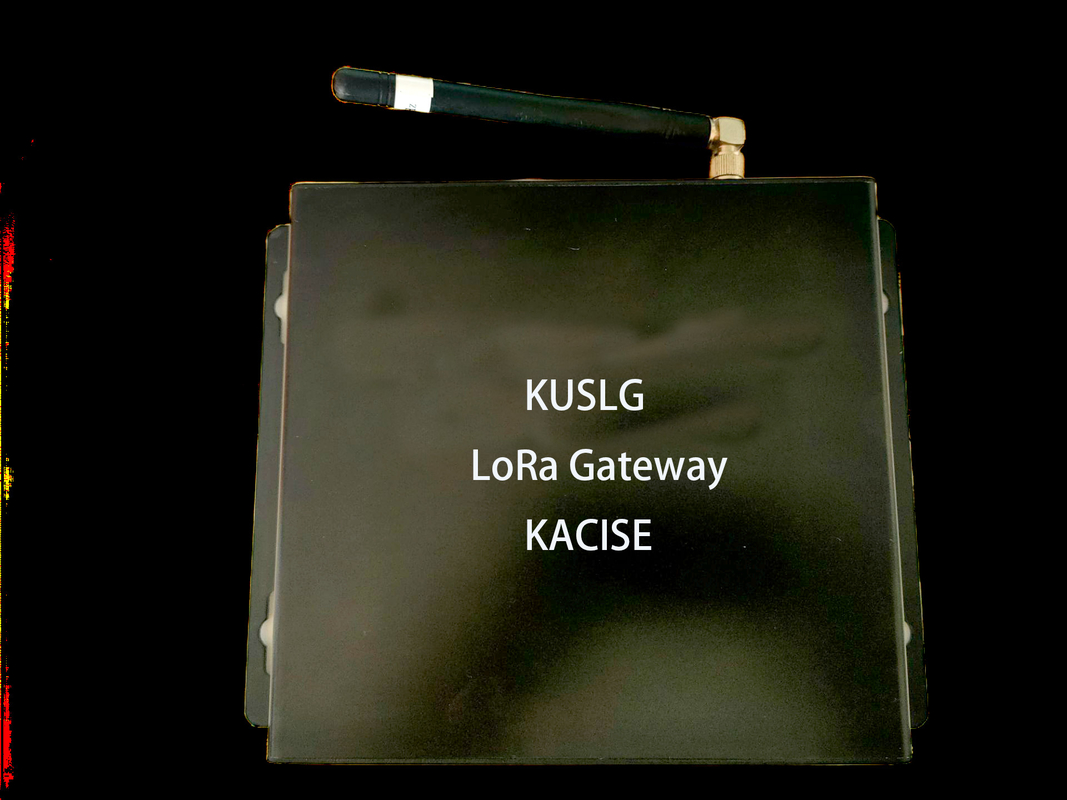

Gerbang LoRa

1.Perkenalan

LoRa adalah teknologi komunikasi spektrum sebaran nirkabel, dan LoRaWAN adalah protokol komunikasi berbasis LoRa.

Seperti yang ditunjukkan pada gambar di atas, LoRaWAN mendefinisikan Node, Gateway, dan Server, total 3 entitas, pada saat yang sama, mendefinisikan antarmuka komunikasi antara entitas, dan untuk memastikan "interkoneksi" produk produsen global, protokol LoRaWAN (saat ini, versi terbaru adalah V1.0.2) dan pita frekuensi berbagai negara (wilayah) diungkapkan.

LoRaWAN telah menjadi salah satu standar industri untuk Internet of Things dengan "standar, terbuka, gratis, dan aman", dan diyakini akan sesukses protokol IP 30 tahun yang lalu.

2.Fitur

• Mendukung parameter web, yang sangat meningkatkan kemudahan penggunaan dan stabilitas.
• Multi-saluran: Berdasarkan chip SX1302, 8 saluran, hingga 10.000 node LoRa.
• Jarak jauh: Lingkungan terbuka dapat mencakup area dengan radius 5 km.
• Adaptif: Mendukung ADR, tingkat lebih tinggi, konsumsi energi lebih rendah, ekspansi mudah.
• Kompatibilitas: Sepenuhnya kompatibel dengan LoRaWAN, "dapat dioperasikan" dengan peralatan dari berbagai produsen.
• Kualitas tinggi: platform ARM tingkat industri, efisien dan stabil, berdasarkan sistem Linux, matang dan mudah digunakan.

3.Spesifikasi Teknis

4. Catu daya dan instalasi

Seperti yang ditunjukkan pada gambar di bawah, gunakan "Adaptor Daya 12V" (aksesori gateway) untuk memberi daya pada "Gateway" dan terhubung ke Internet/Intranet melalui "Router".

5.Ukuran

6.Tingkat dan frekuensi

6.1 Jarak sensitivitas laju

Seperti yang ditunjukkan pada tabel di bawah, stasiun pangkalan mendukung 6 kecepatan komunikasi. Semakin tinggi kecepatannya, semakin dekat jarak komunikasi efektifnya, dan semakin rendah kecepatannya, semakin jauh jarak komunikasi efektifnya.

Untuk menyederhanakan penggunaan, kecepatan komunikasi ditetapkan secara dinamis oleh server, dan aturannya adalah: node yang dekat dengan stasiun pangkalan dan sinyalnya bagus, kecepatan tinggi diadopsi, dan node yang jauh dari stasiun pangkalan dan sinyalnya lemah, kecepatan rendah digunakan. Ini disebut ADR (Adaptive Data

Teknologi (Nilai).

6.2 Indikator Sinyal LoRa

Nilai kekuatan medan RSSI: nilai normal -120 ~ -10 dBm, di bawah -125 dBm tingkat kehilangan paket akan lebih tinggi.

SNR: Nilai batas -20 dB.

6.3 Frekuensi komunikasi

7 Berkomunikasi dengan node

Secara umum, stasiun pangkalan dan node berkomunikasi dengan baik. Jika komunikasi gagal, atasi penyebabnya dengan urutan berikut:

8. Definisi antarmuka

Stasiun pangkalan secara ketat mengikuti standar LoRaWAN GSID (Gateway to Server Interface Definition).

Secara umum, selama 3 parameter berikut ditetapkan, basis

Stasiun ini dapat dihubungkan ke Server LoRaWAN "apa pun".

1) server_address (Penjelasan: alamat nama domain server, misalnya

(router.cn.thethings.network)

2) serv_port_up (Penjelasan: Port UDP diunggah ke server oleh basis

stasiun, defaultnya 1700)

3) serv_port_down (Penjelasan: Server turun ke port UDP dari

stasiun pangkalan, defaultnya adalah 1700)

Tumpukan protokol GSID LoRaWAN ditunjukkan pada gambar berikut

9. Masalah Umum dan Solusinya

T: Mengapa tingkat kehilangan paket tinggi antara stasiun pangkalan dan node?

A: Harap periksa apakah antena terpasang dengan benar dan cocok.

Stasiun pangkalan <--> apakah lingkungan jaringan Internet/intranet

servernya lancar.

Apakah lingkungan penerimanya keras, seperti: rintangan yang sangat

padat dan terdapat sumber interferensi yang kuat.

Apakah node tersebut telah mengaktifkan ADR untuk mengurangi gangguan co-channel.

T: Apa saja yang perlu saya perhatikan dalam uji kedekatan?

A: Stasiun pangkalan dan node harus berjarak lebih dari 10 meter

mungkin.

Stasiun pangkalan dalam ruangan Pasang antena "fiberglass" <--> simpul untuk melepaskan

antena

Stasiun pangkalan dalam ruangan Pasang antena "lem tongkat" <--> simpul untuk memasang "lem

antena "tongkat"

T: Kualitas komunikasi 4G buruk dan tingkat kehilangan paket tinggi.

A: Harap periksa apakah antena 4G terpasang dengan benar dan cocok.

Periksa kualitas sinyal 4G lokal Anda.

10. Parameter Konfigurasi

Langkah 1: Siapkan lingkungan jaringan Anda

Nilai default stasiun pangkalan adalah 192.168.1.99, silakan atur PC ke 192.168.1.100, dan hubungkan stasiun pangkalan dan PC secara langsung melalui kabel jaringan.

Jika Anda ingin stasiun pangkalan terhubung langsung ke Server LoRaWAN di LAN, Anda dapat mengatur stasiun pangkalan ke IP statis. Saat ini, pastikan untuk mencatat alamat IP (seperti yang ditunjukkan pada gambar di atas 172.16.0.123). Jika tidak, PC akan gagal terhubung ke stasiun pangkalan!

Prinsip: PC dengan parameter konfigurasi harus berada di segmen jaringan yang sama dengan stasiun pangkalan (misalnya, 192.168.0.x atau 172.16.0.x).

Langkah 2: Masuk ke stasiun pangkalan menggunakan browser

Masukkan alamat IP stasiun pangkalan, pengguna=tamu, kata sandi=rimelink, dan klik "Masuk".

Langkah 3: Konfigurasikan parameter

Pengaturan dukungan: alamat dan port server, frekuensi, daya, alamat IP. Klik "OK" dan akan segera berlaku!.

11.Lihat log

Diagnosis 1: Apakah node melaporkan data

Paket RF yang diterima oleh konsentrator:131<-- Menerima 131 paket LoRa

Diagnosis 2: Apakah server merespons paket jabat tangan Gateway

(Firewall Diaktifkan)

PULL_DATA terkirim:5(100,00%diakui) <-- Stasiun pangkalan dan

server biasanya memiliki 5 jabat tangan

Diagnosis 3: Apakah server mengirimkan data node

Paket RF yang dikirim ke konsentrator:2(46 byte) <--Stasiun pangkalan mentransmisikan

dua paket LoRa downlink
