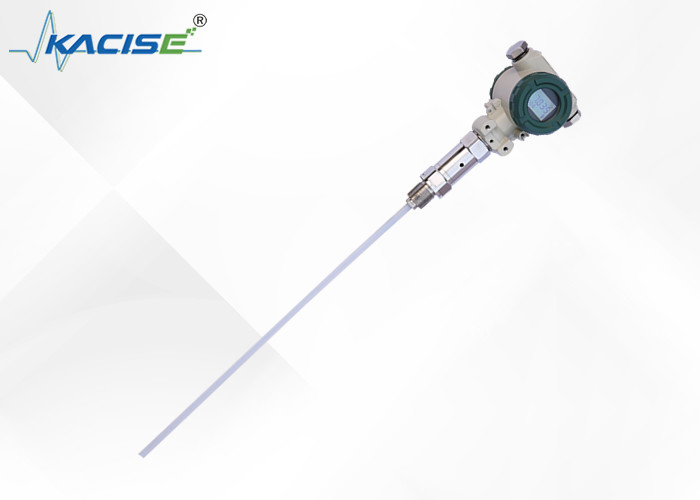

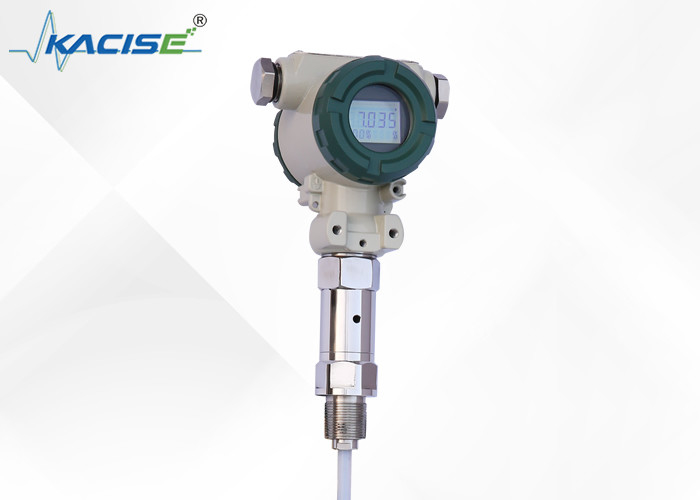

316 Stainless Steel Capacitive Level Sensor dengan Perlindungan IP67 dan Komunikasi HART untuk Lingkungan Kekerasan

Deskripsi Produk:

Pemancar tingkat kapasitif seri KCF600 dirancang untuk terus mendeteksi berbagai cairan dalam kondisi sulit seperti suhu dan tekanan tinggi, korosi tinggi, kristalisasi mudah, dan penyumbatan mudah. Sangat cocok untuk mengukur air, larutan asam dan alkali, serta ketinggian air di dalam ketel.

Pemancar level ini tidak memiliki bagian yang dapat digerakkan atau fleksibel, sehingga sangat andal dan tahan terhadap benturan. Pemasangannya mudah, dan menawarkan presisi tinggi dengan biaya yang wajar. Dalam berbagai situasi, ia mampu menggantikan tipe pelampung tradisional, tipe input, dan tipe tekanan diferensial dari pemancar level.

Bagian penting dari pemancar tingkat KCF600 menggunakan sirkuit penginderaan kapasitif RF canggih yang secara tepat dikompensasi oleh suhu dan dikoreksi untuk linearitas. Hal ini memastikan bahwa keluarannya adalah sinyal listrik standar (biasanya 4~20mA). Untuk mengonfigurasi sistem, Anda dapat memilih protokol komunikasi HART, CANBUS, dan 485.

Pemancar memiliki fitur kalibrasi mandiri yang mencakup jangkauan penuh, memungkinkan pengguna melakukan kalibrasi otomatis "nol" dan "jangkauan" menggunakan dua tombol. Fitur ini memungkinkan adaptasi yang mudah terhadap situasi yang beragam dan kompleks.

Fitur:

Struktur Sederhana dan Andal

Struktur produk kami sederhana dan tidak mengandung komponen bergerak atau elastis. Desain ini memastikan keandalan yang tinggi dan perawatan minimal. Dalam situasi normal, tidak diperlukan perbaikan sedang atau kecil secara teratur.

Variasi Keluaran Sinyal

Untuk memfasilitasi konfigurasi sistem yang berbeda, produk kami menyediakan berbagai opsi keluaran sinyal untuk dipilih pelanggan.

Akurasi Pengukuran

Produk kami nyaman untuk mengukur wadah bersuhu tinggi dan bertekanan tinggi. Data yang diukur tidak dipengaruhi oleh suhu cairan yang diukur, berat jenis, bentuk wadah, atau pengaruh tekanan.

Pengukuran Cairan Koresif

Produk kami sangat cocok untuk mengukur asam, alkali, dan cairan korosif lainnya.

Fitur Pelindung

Produk kami juga menawarkan perlindungan sempurna terhadap arus lebih, tegangan lebih, dan polaritas daya.

Parameter Teknis:

• Rentang deteksi: 0,01~30 m
• Akurasi: level 0,2, level 0,5
• Kisaran tekanan: -0,1MPa~32MPa
• Suhu pemeriksaan: -50~250 ℃
• Suhu sekitar: -20~60 ℃
• Suhu Penyimpanan: -55℃～+125 ℃
• Sinyal keluaran: 4～20mA,4 ~ 20mA dengan komunikasi HART/komunikasi bus 485/CAN
• Tegangan suplai: 12～28VDC (harus ditenagai oleh penghalang pengaman)
• Fiksasi: Pemasangan sekrup M20×1.5,M27×2, Pemasangan flensa DN25,DN40,DN50.Spesifikasi khusus dapat disesuaikan
• Bahan yang dibasahi: Baja tahan karat 316, 1Gr18Ni19Tior atau PTFE
• Stabilitas jangka panjang: ≤0,2%FS/Tahun,
• Penyimpangan suhu:≤0,02%FS/℃ (kisaran 0～70℃)
• Tingkat ledakan: ExiraⅡC T6 yang Aman Secara Intrinsik, Ext II C T5 yang Tahan Api
• Perlindungan: IP67
• Parameter Aman Secara Intrinsik: Ui:28VDC,Ii:93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH

Instalasi dan commissioning

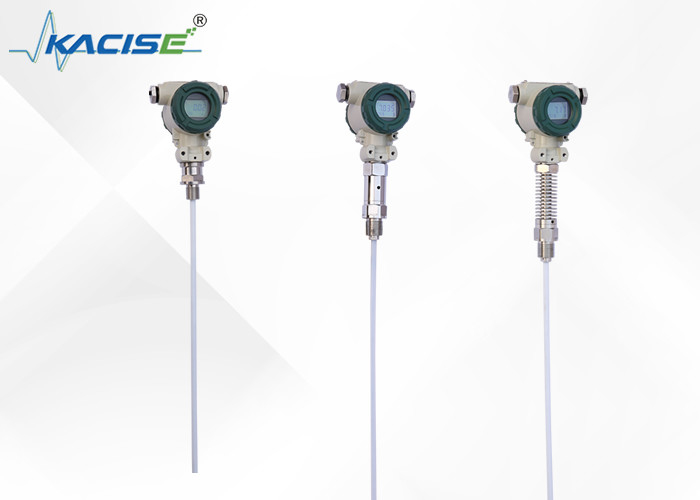

Pemancar tingkat kabel dan batang memiliki berbagai cara tetap untuk beradaptasi dengan kondisi lokasi yang berbeda. Jika lokasi tidak dapat menyediakan fasilitas proses seperti ulir atau flensa betina M20 × 1,5, Anda dapat memilih tiga metode pemasangan (dipasang di dinding, rak pipa horizontal, dan rak tabung vertikal, yang memudahkan Anda dalam pemasangan di lokasi. (Dengan gambar)

Saat mengukur media mobilitas yang lebih besar, pengguna dapat memilih lampiran berat untuk mencegah sensor membentuk ayunan keras, yang dapat memainkan peran stabilitas sensor. Benda berat tersebut harus dimasukkan ke dasar wadah saat menambah beban, agar tidak merusak kabel sensor.

Jika kondisi lokasi buruk, pengguna harus menggunakan pelindung sensor untuk melindungi sensor guna menghindari kerusakan benda asing atau mempengaruhi keakuratan pengukuran.

Jika wadahnya bukan dari logam, kita perlu memasang penutup pemancar dengan akses kabel ke bagian bawah wadah saat menggunakan pemancar tingkat batang KCF600; jika tidak, pengukurannya tidak akurat.

Produk ini telah dikalibrasi di pabrik; dia perlu penyesuaian lapangan dapat mengambil metode berikut:

A: Metode debugging sirkuit cerdas:

Situs-nol ----- Ketika level cairan berada di tempat terendah, tahan tombol "Z" dan "S" selama 8 detik setelah pelepasan waktu yang sama, lalu klik tombol "Z", arus keluaran secara otomatis disesuaikan ke 4mA.

Situs - terisi ------ Ketika level cairan berada di tempat tertinggi, tahan tombol "Z" dan "S" selama 8 detik setelah pelepasan waktu yang sama, lalu klik tombol "S", arus keluaran secara otomatis disesuaikan ke 20mA.

B: Metode debugging sirkuit analog:

Ketika level cairan berada pada batas berikutnya, gunakan obeng yang memutar potensiometer "Z" secara perlahan, amati pembacaan ammeter mendekati 4mA

Ketika level cairan berada di batas atas, gunakan obeng yang memutar potensiometer "S" secara perlahan dan amati pembacaan ammeter mendekati 20mA

Dan operasikan 2-3 kali lebih banyak, hingga nol dan rentang akurat 4mA dan 20mA. Setelah penyesuaian, kencangkan penutup pemancar.

Catatan:

1. Produk disuplai dengan sertifikasi dan manual produk, yang memiliki nomor produk, parameter teknis, diagram pengkabelan, dan tanggal pembuatan, harap periksa untuk menghindari kesalahan.
2. Instalasi harus didasarkan pada koneksi produk dan jenis thread, periksa antarmuka situs konsisten dengan antarmuka produk atau tidak. Kencangkan sambungan berulir secara perlahan, perhatikan penyegelannya, torsi tidak dapat langsung ditambahkan ke rumah pemancar dan hanya dapat ditambahkan ke antarmuka pemancar enam pihak.
3. Pengkabelan harus benar-benar sesuai dengan instruksi perusahaan.
4. Produk ini adalah instrumen konversi Energi yang presisi, melarang pembongkaran, benturan, jatuh, dan penolakan keras untuk dimainkan.
5. Pemancar Bekerja segera setelah dihidupkan, tetapi keluarannya bisa stabil setelah pemanasan selama 30 menit.
6. Penggunaan tidak normal, matikan daya, periksa, atau hubungi departemen teknis kami secara langsung.
7. Transportasi, penyimpanan harus mengembalikan kemasan aslinya dan disimpan di gudang yang sejuk, kering, dan berventilasi.
8. Proses pemasangannya harus diperhatikan agar tidak pecahnya kulit kabel sensor.
9. Saat memasang kabel sensor, jarak dari dinding kolam harus setidaknya 10CM di atas, jika tidak, pengukurannya tidak akan akurat.
10. Garis grounding seluruh struktur PTFE dan level batang harus dilakukan dengan media terukur; jika tidak, pengukurannya tidak akan akurat.
11. Lokasi pemasangan harus mengambil tindakan proteksi petir yang efektif.
12. Penutup pemancar apa pun dalam seri ini harus dibumikan; resistansi pentanahan harus kurang dari 4Ω.
13. Penghalang keselamatan harus dibuat sertifikasi tahan ledakan; persyaratan pemasangannya harus mengikuti persyaratan instruksi.
14. Ketika pemancar digunakan untuk zona "0" ke transformator daya bertenaga penghalang harus memenuhi persyaratan GB3836.4-2000 NO. 8.1.

Aplikasi:

• Industri Minyak dan Gas: Kacise Fluid Level Meter adalah solusi sempurna untuk mengukur tingkat bahan bakar di tangki dan saluran pipa. Sensor ketinggian bahan bakar kapasitif dapat mendeteksi perubahan ketinggian bahan bakar dengan akurasi tinggi, sehingga memudahkan pemantauan konsumsi bahan bakar dan mencegah pencurian bahan bakar.
• Industri Kimia: Pengukur Ketinggian Cairan sangat ideal untuk mengukur tingkat cairan dalam reaktor kimia, tangki penyimpanan, dan saluran pipa. Bahan PTFE yang dibasahi memastikan produk ini sangat tahan terhadap korosi dan kerusakan akibat bahan kimia keras.
• Industri Pengolahan Air: Kacise Fluid Level Meter cocok untuk mengukur ketinggian air di menara air, instalasi pengolahan air, dan saluran pipa. Sensor ketinggian air kapasitif dapat mendeteksi perubahan ketinggian air dengan akurasi tinggi, sehingga memudahkan pemantauan konsumsi air dan mencegah kekurangan air.

Pengukur Ketinggian Cairan memiliki penyimpangan suhu yang sangat baik dan stabilitas jangka panjang, memastikan pembacaan yang akurat tetap terjaga seiring berjalannya waktu. Penyimpangan suhu produk adalah ≤0,02%FS/℃ (Kisaran 0～70℃), dan stabilitas jangka panjang adalah ≤0,2%FS/Tahun.

Fluid Level Meter memiliki rentang tekanan -0,1MPa~32MPa, sehingga cocok untuk digunakan dalam berbagai aplikasi industri. Produk ini tersedia dengan berbagai sinyal keluaran, termasuk 4～20mA,4 ~ 20mA Dengan Komunikasi HART/485/CAN Bus Communication.

Pengukur Level Cairan tersedia untuk pembelian dalam karton, dengan jumlah pesanan minimum 2. Produk dikirim dalam 5 hari kerja, dan syarat pembayaran memerlukan pembayaran 100% di muka.

Kustomisasi:

Sensor level cairan kapasitif KCF6021-1-625mm memiliki jangkauan 0,01~30 M dan dapat digunakan untuk mengukur level berbagai cairan. Ia memiliki penyimpangan suhu ≤0,02%FS/℃ di kisaran 0～70℃ dan dapat beroperasi pada suhu mulai dari -20~60 ℃. Produk ini memiliki peringkat perlindungan IP67 dan dapat digunakan di lingkungan yang keras.
